Introduction du cours

Salut tout le monde !
Dans ce tutoriel nous verrons comment choisir et fabriquer nos propres câbles Ethernet (RJ45). L'intérêt de le faire soi-même est avant tout de pouvoir choisir la longueur. Qui n'a jamais dû utiliser un câble de 5 m pour relier deux appareils à 10 cm l'un de l'autre ? :p

Ce tutoriel sera composé de deux parties. La première parlera des critères de choix du câble, et nous verrons dans la seconde partie comment fabriquer un câble.

C'est parti !

Choisir son câble

Le câble à paires torsadées

Nous aborderons ici les diverses caractéristiques qui différencient les câbles à paires torsadées. Par abus de langage, ces câbles sont souvent appelés câbles RJ45 qui est en fait le nom de l'embout, ou encore câble Ethernet qui est le nom d'une technologie.
Quand un courant passe dans un brin, un champ magnétique se forme autour de ce fil perturbant ainsi la transmission des données qui passent dans les fils alentour (ces interférences sont appelées diaphonie). Le câble à paires torsadées est composé de plusieurs brins enroulés en hélice l'un autour de l'autre afin de minimiser cette diaphonie.
Le câble à paires torsadées que nous utilisons tous les jours pour nous connecter à Internet possède 4 paires de brins.
Chaque paire possède une couleur. Ce qui nous donne les couples :

  • vert / blanc-vert ;

  • orange / blanc-orange ;

  • bleu / blanc-bleu ;

  • brun / blanc-brun.

Image utilisateur

Utilisation des paires

Nos câbles RJ45 possèdent pour la plupart 4 paires de fils, soit un total de 8 fils. Certains types de câbles utilisent une paire (un fil pour la réception et un pour l'émission), d'autres utilisent 2 paires (2 fils pour la réception et 2 pour l'émission).

Mais s'ils utilisent 4 des 8 fils, à quoi servent les autres fils ?

Vous en faites ce que vous voulez de ces 4 fils restants. :p
Souvent ils restent inutilisés, mais de plus en plus (surtout dans les nouvelles maisons) le câble est utilisé comme cela :

  • deux paires pour Internet ;

  • une paire pour la télé ;

  • une paire pour le téléphone.

L'avantage est donc de faire un câble (ou une prise) unique pour tous les appareils de la maison.

Monobrin vs multibrin

Les brins de cuivre d'un câble RJ45 peuvent être soit monobrin soit multibrins :

  • le câble monobrin est constitué d'un seul brin de cuivre épais. Il a le gros désavantage de n'être pas très souple, mais il permet de transporter le signal sur une plus grande distance. Il sera donc utilisé pour un câblage permanent (murs et plafonds des maisons ou immeubles par exemple) ;

  • le câble multibrins est constitué d'un multitude de minces fils de cuivre torsadés. Il est plus souple que le monobrin, mais le signal s'affaiblit plus vite. Il n'est donc pas adapté pour relier 2 appareils séparés par une grande distance. Il est toutefois moins cher que le monobrin.

Le revêtement du câble

Les câbles RJ45 sont entourés d'un revêtement (la gaine). En général cette gaine est faite en PVC, c'est ce type de gaine que nous avons sur nos câbles. Mais dans des cas bien particuliers, il se peut que vous deviez utiliser un câble avec un revêtement en plenum. Le câble plenum est un câble ignifugé, c'est-à-dire qu'il résiste mieux au feu que le câble PVC, qui lui fond. Le câble plenum est obligatoire si ce câble passe par le système d'aération d'un immeuble, le plancher, etc.
L'avantage d'un tel câble est qu'il résiste bien à la chaleur et ne dégage pas de fumée toxique lors de sa combustion grâce à son revêtement en téflon. Il est bien sûr plus cher qu'un simple câble en PVC.

Les manchons

Les manchons d'un câble ont pour buts de protéger le clip de l'embout, ainsi que de maintenir ce même embout. L'embout est facultatif, de nombreux câbles n'en possèdent pas, cependant je conseille d'en mettre pour les câbles qui seraient susceptibles d'être déplacés, car le clip de l'embout se casse très facilement, et en plus ça rajoute une touche d'esthétique à votre câble. ^^

Nom

Description

Photos

Sans manchons.

Ne protège rien.

Image utilisateurImage utilisateur

Manchon simple.

Maintient l'embout.

Image utilisateurImage utilisateur

Manchon « surmoulage ».

Maintient l'embout et protège le clip.

Image utilisateurImage utilisateur

Manchon à « oreillettes ».

Maintient l'embout et protège le clip.

Image utilisateurImage utilisateur

À noter que les manchons sont souvent disponibles en plusieurs couleurs. Vous pouvez donc organiser votre réseau avec des couleurs. Par exemple rouge pour le serveur, bleu pour Internet, jaune pour le 1er étage, etc.

Câble droit et croisé

Un câble droit et un câble croisé sont deux types de câbles distincts :

  • le câble droit est celui que vous utilisez tous les jours, en effet il permet de relier 1 appareil à un hub (Concentrateur) ou un switch (Commutateur réseau). C'est donc le câble que vous utilisez pour connecter votre ordinateur à votre routeur ou box ;

  • le câble croisé sert à relier directement 2 appareils sans passer par un quelconque switch ou hub. Il sert donc à relier soit 2 switchs ensemble, ou encore 2 ordinateurs ensemble par exemple.

La plupart des cartes réseaux et switchs s'adaptent automatiquement au type de câble branché. Il croise ou décroise le câble automatiquement, c'est pourquoi vous pouvez très bien relier 2 ordinateurs ensemble avec un câble droit.

Les catégories de câbles

Tous les câbles ne se valent pas et ont des caractéristiques bien précises selon l'utilisation à laquelle ils sont destinés.
Ci-dessous un tableau récapitulant le débit du câble selon sa catégorie.

Catégorie

Débit

Fréquence

Utilisation

1

1 Mbps

?

Communications téléphoniques.
Ce type de câblage est abandonné.

2

4 Mbps

2 MHz

Utilisé essentiellement pour les Token Ring.
Ce type de câblage est abandonné.

3

16 Mbps

16 MHz

Essentiellement pour la téléphonie sur le marché commercial.
Ce type de câblage est en cours d'abandon depuis 2007.

4

20 Mbps

20 MHz

Utilisé essentiellement pour les Token Ring.
Ce type de câblage est en cours d'abandon.

5

100 Mbps (2 paires)

100 MHz

Téléphonie et réseaux à 100 Mbps.

5

1000 Mbps (4 paires)

100 MHz

Téléphonie et réseaux à 1000 Mbps.

5e (enhanced)

1000 Mbps (2 paires)

100 Mhz

Téléphonie et réseaux à 1000 Mbps.

6

1000 Mbps (2 paires)

250 Mhz

Téléphonie et réseaux à 1000 Mbps sur
une plus grande distance que le cat5.

6a

10 000 Mbps (2 paires)

500 Mhz

Téléphonie et réseaux à 10 000 Mbps

7

10 000 Mbps

600 Mhz

Elle permet l'acheminement d'un signal de télévision
modulé en bande VHF ou UHF. (Ce type de câble n'est pas très utilisé en informatique.)

Dans ce tutoriel nous parlerons uniquement du câble cat6 et cat5. En effet, il est très peu probable que vous soyez confrontés à des câbles de catégories 1,2,3 ou 4.
Les câbles auxquels nous nous intéresserons sont dit rétro-compatible, un câble de catégorie 6 est parfaitement compatible avec un câble de catégorie 5 ou 5e.

Le blindage

Le blindage d'un câble est quelque chose de souvent négligé mais qui peut avoir des répercussions plus ou moins grandes sur le débit de votre réseau selon votre environnement.
Il existe plusieurs blindages suivant l'utilisation. En effet dans un environnement riche en interférences électromagnétiques, il sera nécessaire d'adopter un bon blindage pour ne pas voir son débit diminuer.
Voici deux tableaux qui expliquent les blindages disponibles selon le câble choisi :

Câble cat5e:

Blindage

Nom complet

Description

UTP

Unshielded Twisted Pair

Aucun blindage.

FTP (ou F/UTP)

Folded Twisted Pair

La gaine du câble est blindée par un écran d'aluminium.

STP (ou U/FTP)

Shielded Twisted Pair

Blindage de chacune des 4 paires par un écran en aluminium, mais la gaine n'est pas blindée.

SFTP (SF/UTP)

Shielded Folded Twisted Pair

La gaine du câble est blindée par un écran d'aluminium et une tresse de cuivre.
Mais les paires ne sont pas blindées individuellement.

Câble cat6:

Blindage

Nom complet

Description

UTP

Unshielded Twisted Pair

Aucun blindage.

FTP (ou F/UTP)

Folded Twisted Pair

La gaine du câble est blindée par un écran d'aluminium.

SFTP (ou S/FTP, ou SSTP)

Shielded Folded Twisted Pair

Blindage de chacune des 4 paires par un écran en aluminium.
La gaine du câble est blindée par une tresse en cuivre étamé.

FFTP (ou F/FTP)

Folded Folded Twisted Pair

Blindage de chacune des 4 paires par un écran en aluminium.
La gaine du câble est blindée par un écran en aluminium.

Bien évidemment plus le blindage est résistant aux interférences, plus le câble est cher.
Dans une maison, vous pouvez vous contenter d'utiliser F/UTP, mais veillez toutefois à les éloigner des sources électromagnétiques (Wi-Fi, moteur électrique...).

Fabriquer un câble

Dans cette partie du tutoriel, je vais vous montrer comment fabriquer son câble RJ45 droit ou croisé de CAT5 ou de CAT6.

Matériel nécessaire

Pour faire vous-mêmes votre câble, un minimum de matériel est nécessaire.

Le câble et ses embouts

On s'en serait douté, pour faire un câble il faut...du câble. Choisissez celui que vous voulez en vous aidant de la première partie du tutoriel.
En plus du câble, il vous faudra les embouts. Choisissez des embouts de catégorie 5 ou 6 selon vos besoins.
On trouve du câble et des embouts sur de nombreux sites de vente de matériel informatique en ligne, vous pouvez également faire un tour dans votre magasin d'informatique le plus proche de chez vous.

Les embouts de catégorie 5 et 6 ne sont pas pareils, sertir du cat6 est à mon avis un peu plus difficile que du 5. Pour que le câble fonctionne, il faut insérer les brins dans un ordre précis. Sur un embout de cat5, les brins sont l'un à côté de l'autre, mais sur un cat6 ils doivent être positionnés sur 2 étages. Étant donné que les brins du cat6 sont plus gros, ils ne peuvent être placés en ligne comme pour le cat5, c'est pourquoi il existe ces 2 étages.
Avec un petit schéma c'est sans doute plus facile à comprendre.

Ligne

Double ligne

Image utilisateurImage utilisateurImage utilisateurImage utilisateur

L'insertion des brins dans un embout de catégorie 5 se fait soit directement dans l'embout, soit en passant par un insert (aussi appelé guide de fil). Sur les embouts de catégorie 6, il y a toujours un insert. Un insert est une sorte de guide, on y place les brins dans l'ordre puis on l'insère dans l'embout.
Ci-dessous une photo d'un insert, c'est un insert d'un embout de catégorie 6 : on distingue bien les 2 étages.

Image utilisateur

La pince à sertir

L'action de fixer l'embout au câble s'appelle le sertissage. Ainsi pour sertir notre câble nous aurons besoin d'une pince à sertir. C'est une pince assez spéciale qui coûte environ 15-20 €, si vous connaissez quelqu'un qui en possède une (électricien, administrateur réseau, ami geek...) n'hésitez pas à la lui emprunter.

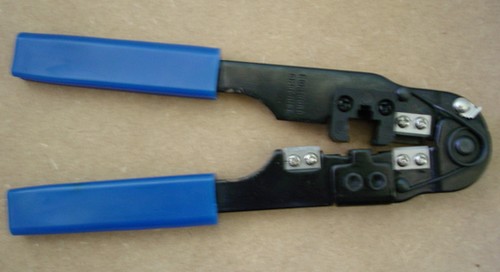

Une pince à sertir ressemble à ceci :

Image utilisateur

Elle a pour but d'abaisser les lamelles de l'embout afin de les mettre en contact avec les brins du câble torsadé.

Fabriquer le câble

On arrive enfin à l'étape de réalisation du câble. :D
Vous avez tout le matériel ? Alors c'est parti !

Préparer le câble

Commencez par couper un bout de câble de la longueur de votre choix (j'ai pris environ 30 cm moi, car il servira à relier mon modem à mon switch). Si vous souhaitez mettre des manchons, mettez-les maintenant sur le câble.
Une fois coupé, enlevez 2-3 cm de la gaine du câble et le blindage, s'il y en a. Puis séparez distinctement les 4 paires :

Image utilisateur

Ordre des brins

Bien sûr on ne va pas insérer les brins au hasard, il va falloir respecter un ordre précis :

  • pour un câble droit l'ordre des brins doit être le même des 2 côtés du câble ;

  • Pour un câble croisé il va falloir inverser certains brins afin que les paires qui assurent l'émission des données d'un côté soient en réception de l'autre côté, et inversement.

On pourrait mettre les brins dans n'importe quel ordre d'un côté, tant que cet ordre est pareil à l'autre bout du câble (dans le cas d'un câble droit). Mais il vaut mieux respecter les normes de cablâges, dans notre cas les normes s'appellent norme EIA/TIA 568 A et norme EIA/TIA 568 B.

Ces normes précisent l'ordre des brins selon les couleurs.

Image utilisateur

Voici un tableau de ces normes selon le câble :

Norme T568A pour un câble droit :

Paire

Broche

Couleur

Schéma

------

Schéma

Couleur

Broche

Paire

1

1

blanc-vert

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-vert

1

1

1

2

vert

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

vert

2

1

2

3

blanc-orange

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-orange

3

2

3

4

bleu

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

bleu

4

3

3

5

blanc-bleu

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-bleu

5

3

2

6

orange

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

orange

6

2

4

7

blanc-brun

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-brun

7

4

4

8

brun

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

brun

8

4

Norme T568B pour un cable droit:

Paire

Broche

Couleur

Schéma

------

Schéma

Couleur

Broche

Paire

1

1

blanc-orange

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-orange

1

1

1

2

orange

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

orange

2

1

2

3

blanc-vert

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-vert

3

2

3

4

bleu

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

bleu

4

3

3

5

blanc-bleu

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-bleu

5

3

2

6

vert

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

vert

6

2

4

7

blanc-brun

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-brun

7

4

4

8

brun

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

brun

8

4

Choisissez une de ces 2 normes et gardez-la pour tous les câbles de votre réseau.

Câble croisé gigabit :

Paire

Broche

Couleur

Schéma

------

Schéma

Couleur

Broche

Paire

3

1

blanc-vert

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-orange

1

2

3

2

vert

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

orange

2

2

2

3

blanc-orange

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-vert

3

3

1

4

bleu

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-brun

7

4

1

5

blanc-bleu

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

brun

8

4

2

6

orange

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

vert

6

3

4

7

blanc-brun

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

bleu

4

1

4

8

brun

Image utilisateurImage utilisateur

------

Image utilisateurImage utilisateur

blanc-bleu

5

1

Personnellement j'ai choisi la norme A (vous, vous faites comme vous voulez ;) ).
On insère donc les brins dans l'ordre, ça demande beaucoup de patience, la première fois ce n'est pas évident. Si vous n'avez pas d'insert, les brins sont à mettre directement dans l'embout. Ci-dessous photo des brins dans un insert : (désolé la photo est floue :( )

Image utilisateur

Si vous avez un insert, coupez ce qui dépasse et mettez l'insert dans l'embout.

Si vous n'en avez pas, veillez à bien mettre les brins le plus au fond possible.

Image utilisateur

Il ne reste plus qu'à sertir le câble, mettez votre embout dans la pince à sertir et serrez.

Image utilisateur

Faites pareil de l'autre côté et vous avez votre câble. :) Il ne reste plus qu'à le tester.

Finalement faire un câble RJ45, ce n'est pas si difficile que ça, n'est-ce pas ?
Ne vous découragez pas si votre câble ne marche pas du premier coup, regardez de plus près ce qui a pu foirer.
Au bout de 3-4 câbles on connaît l'ordre des couleurs par cœur et positionner les brins ne pose plus trop de problèmes.

Ce tutoriel s'achève là, je vous souhaite un bon câblage. :)

How courses work

  • 1

    You have now access to the course contents and exercises.

  • 2

    You will advance in the course week by week. Each week, you will work on one part of the course.

  • !

    Exercises must be completed within one week. The completion deadline will be announced at the start of each new part in the course. You must complete the exercises to get your certificate of achievement.

  • 3

    At the end of the course, you will get an email with your results. You will also get a certificate of achievement if you are a <a href="/premium>Premium</a> Member and if you got at least 70% of your answers right.

Example of certificate of achievement
Example of certificate of achievement
