Introduction du cours

Bonjour à tous ! Ayant lu le cours de Thunderseb sur les displacements, je trouvais qu’il manquait un certain nombre d’informations sur les displacements, surtout sur la création de décors naturels. Le moteur Source offre en effet un système de création de décors naturels très puissant. Après de nombreuses recherches, je suis tombé sur beaucoup de techniques différentes, je vais donc vous en présenter quelques-unes sélectionnées par mes soins.

Découpez vos blocs, that's the way you do it!

S’il y a bien une chose qui m’horripile dans les maps, c’est les displacements mal faits. Tout carrés, mal découpés, mal reliés… Mais je ne peux pas blâmer les auteurs, il n’existe que très peu de tutoriels clairs et précis sur la création d’environnements naturels.

L’avantage du displacements tool de Source est qu’il est très simple à prendre en main et à manier tout en restant puissant. Le défaut, c’est qu’il est difficile à maîtriser, beaucoup de mappeurs détestent ce tool pour cela (c’était mon cas avant que je comprenne comment m’en servir, maintenant, j’adore ça ! :) ). Mais comment faire ?

Basons-nous sur ce que nous voulons : une forme simple et régulière pour travailler et des blocs qui peuvent se sew. Comment faire pour que deux blocs se sew selon le cours de Thunderseb ? Allez, je suis gentil, je vous cite la partie importante. :p

Citation : Thunderseb

L’outil Sew vous permet d’égaliser 2 (ou plus) displacements ensemble. Mais pour cela, il faut certaines conditions. Les displacements doivent être du même Power, se toucher et leur zone commune ne peut être qu’égale, 2 fois plus grande ou 2 fois plus petite.

Il faut donc découper vos blocs à transformer en displacements, de façon à ce qu’ils soient carrés et de même taille ! À quoi cela sert-il ? À avoir des displacementsqui se sew comme par magie et avoir des formes simples pour travailler ! Tout du moins, c’est la technique la plus simple et celle que je préfère (elle a tendance à alourdir le .vmf, mais est-ce réellement un problème ?).

Il s’agit donc de créer des blocs en nodraw de 320 × 320 × 16 pour le sol par exemple, avec simplement la face du dessus texturée selon vos envies.

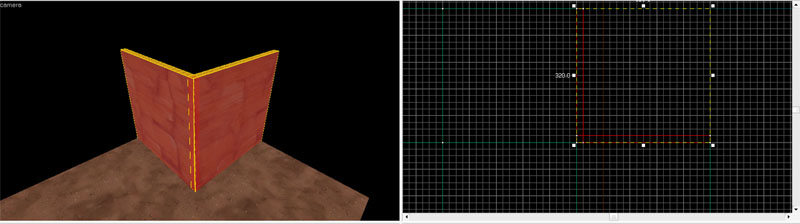

Vous formerez avec ces blocs la base et la forme générale de votre relief. Pensez à varier ! Pour les coins, prenez soin de croiser les blocs comme ceci :

Image utilisateur

Sinon, ils ne se sewront pas correctement !

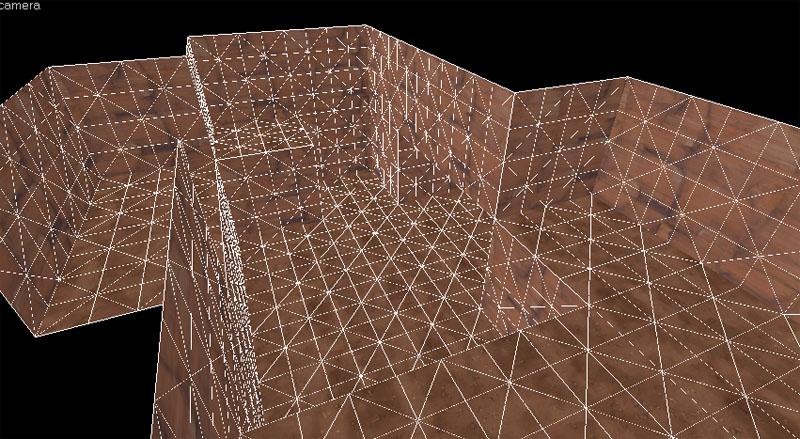

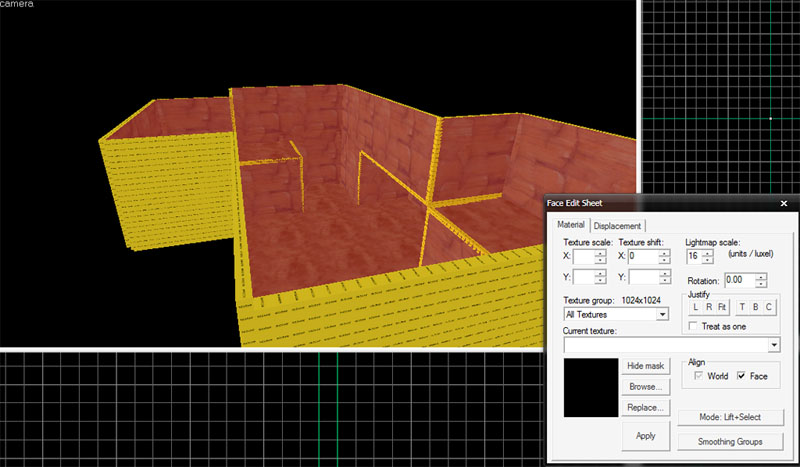

Ça y est, vous avez tous vos blocs ? Quoi ? Comment ça, je dois vous montrer mon travail avant ? Non, mais ho ! C’est moi le prof ici ! Bon, on sélectionne toutes les faces qui nous intéressent avec le Texture Tool et on les transforme en displacements (Power 2 pour ma part, les displacements seront suffisamment précis).

Image utilisateur
Image utilisateur

À partir de là, deux options s’offrent à vous. Soit vous faites un Subdivide avant de travailler vos displacements, soit vous allez directement au Paint Geometry Tool. Tout dépend du résultat que vous désirez. Pour un effet assez hard et plutôt carré, ne faites pas de Subdivide. Au contraire, pour un effet plutôt soft et assez adouci, faites un Subdivide. Le Subdivide a pour avantage de simplifier un peu le travail, puisqu’il adoucit les arêtes et le rendu est meilleur. Le défaut que je lui trouve est qu’une fois qu’une arête est adoucie, il est impossible de faire machine arrière.

Pour ma part, je Subdivide souvent pour mes grottes. Là, je veux un décor de désert brut, je ne vais donc pas faire de Subdivide !

Maintenant, place au Paint Geometry Tool ! Les débutants en displacements font souvent l’erreur de ne pas mettre un radius assez grand. Résultat : les displacements sont carrés, car ils modifient vertex par vertex ! À ce propos, le Noise tool ne nous sera d’aucune utilité dans ce cours. En effet, je le considère comme un outil assez peu utile, car il génère du relief trop « vertex par vertex », le rendant carré, et quel serait l’intérêt du mapping si l’on pouvait tout générer automatiquement ? :p C’est comme si on jouait Scout au Force-A-Nature…

Donc réglez votre outil avec un Radius important ! Je mets très souvent 220, personnellement, et je ne touche quasiment jamais au paramètre Distance, sauf lorsque je veux travailler de façon très précise. Si votre décor est un peu abrupt et carré, utilisez, usez et abusez de l’effet Smooth (en décochant Spatial ou non, vous obtenez un effet différent) ! N’oubliez pas le Paint Alpha Tool non plus, qui aide beaucoup à empêcher la monotonie (je prends les Brush 3, 4 et 5 car ils permettent une transition propre). À vous de jouer maintenant !

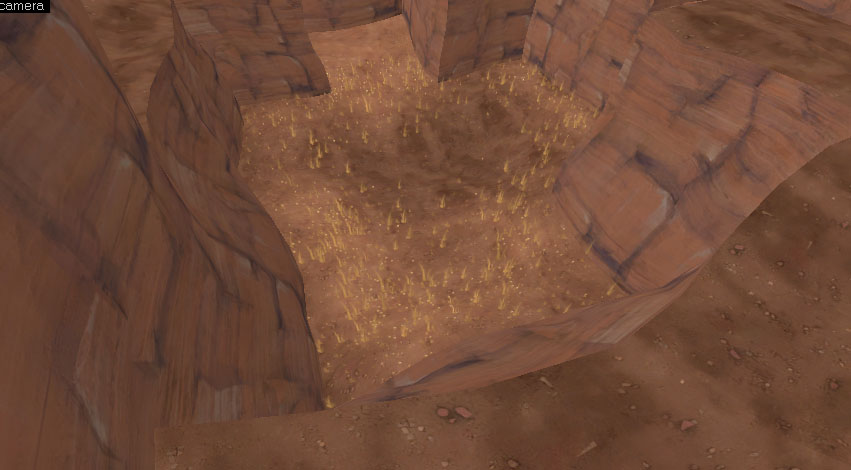

Voilà ce que j’ai obtenu en dix minutes à tout casser :

Image utilisateur

Nous avons maintenant une bonne base de displacements ! Si vous avez un œil critique, vous noterez que mon exemple n’est pas parfait : les arêtes sont carrées. Nous allons donc le perfectionner ensemble avec d’autres techniques !

Associer le Vertex Tool aux displacements

Et pourquoi le Vertex Tool ne ferait-il pas bon ménage avec les displacements ? Je m’en sers souvent pour déformer mes displacements lorsque je veux une forme un peu particulière et pour adoucir des arêtes. Il permet entre autres de corriger ce que le Subdivide fait, et surtout d’arrondir les arêtes trop « hard » à notre goût. :)

Comment se servir du Vertex Tool ?

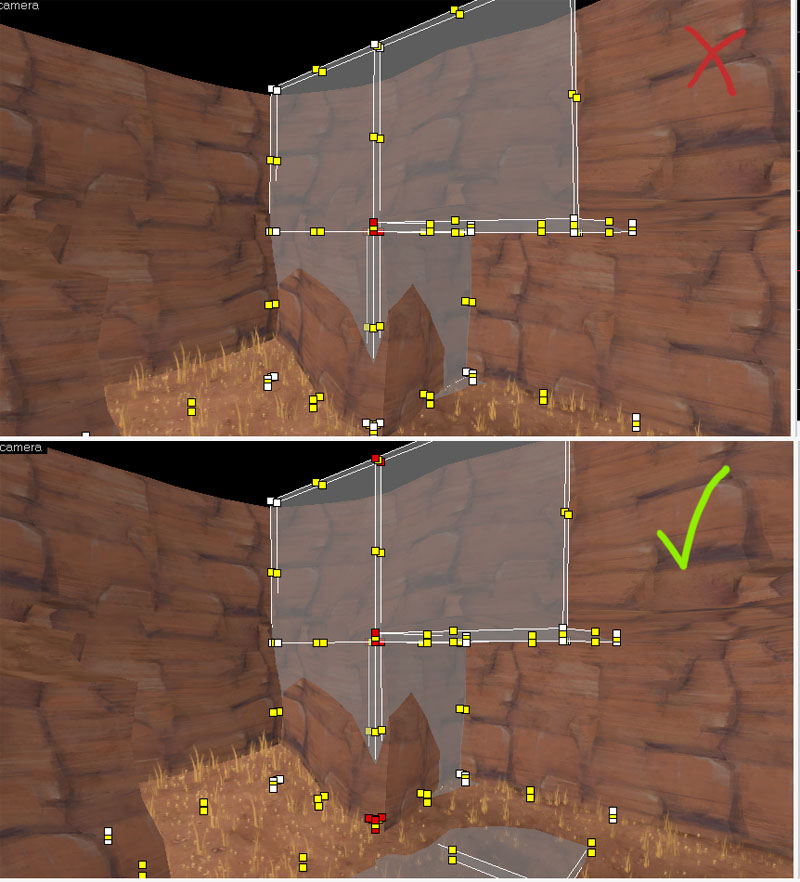

Il faut déjà bien penser à sélectionner tous les displacements dépendant des sommets que l’on veut sélectionner. Et le displacement doit rester une forme valide, c’est-à-dire un quadrilatère, sinon il vous sera demandé de le détruire, donc vous devez sélectionner tous les vertex qui sont sur le même axe. C’est assez difficile à expliquer, mais plutôt simple à comprendre, voyez plutôt :

Image utilisateur

La première option fera un bloc invalide dans cette situation.

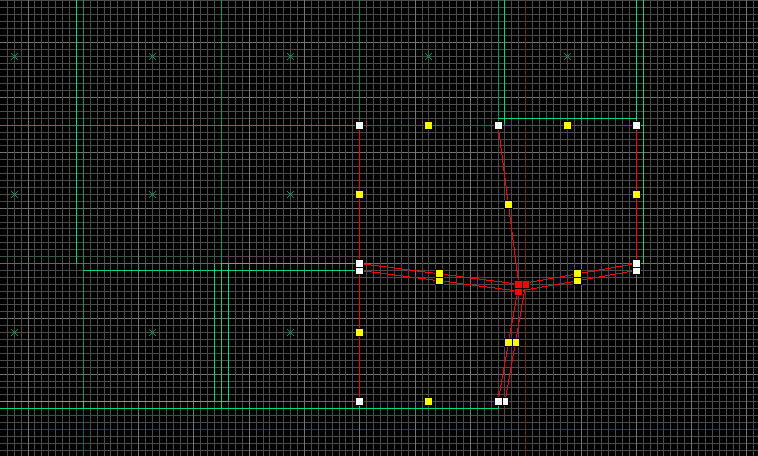

La technique que j’utilise pour arrondir ce genre de coin, c’est « rentrer » un peu le coin en question, et passer un coup de Subdivide. Donc là, j’ai rentré mon coin de displacement :

Image utilisateur

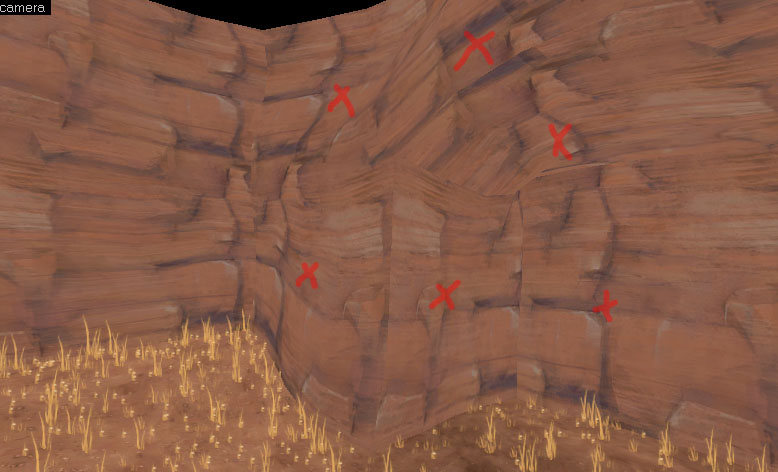

Et je passe un coup de Subdivide uniquement sur les displacements concernés (cochés en rouge sur la capture d’écran).

Image utilisateur

Et voilà, c’est bien plus joli qu’au début, n’est-ce pas ? ;)
On peut également utiliser le Vertex Tool pour rendre certains endroits plus naturels. Vous allez me dire : « Mais tu dis un coup que c’est carré, un coup que c’est rond, faudrait savoir ! ». En réalité, il faut trouver le juste équilibre. En général, quand on dit qu’un displacement est trop carré, cela sous-entend que l’on voit que c’est un displacement, qu’on voit les différents triangles qui le composent, et qu’il n’est pas naturel, peu réaliste (exemple). Un displacement trop rond est la plupart du temps un displacement sur lequel on a abusé du Subdivide et qui est trop rond et trop parfait pour être réaliste. Bon, ça arrive beaucoup moins souvent, et c’est dans des cas particuliers, mais on peut aussi le dire pour reprocher la platitude d’un displacement.

Alors, ce n’était pas si difficile, was it ? ^^ Tout ce qu’il faut faire, c’est pratiquer, encore et encore !

Merci à :

  • skacky, qui m’a appris beaucoup de choses dont des techniques présentées dans ce cours ;

  • Thunderseb, qui a accepté que je rédige ce cours et qui l’a inséré dans son tutoriel.
