Bien travailler sur ses objets

Log in or subscribe for free to enjoy all this course has to offer!

Avant de commencer notre première scène 3D, nous allons voir comment afficher nos objets de différentes manières (transparence, perpective…) et comment organiser une scène.

À la fin de ce chapitre, vous saurez répondre à ces questions :

  • Comment voir un objet en transparence ?

  • Quelle est la différence entre vue perspective et vue orthonormée ?

  • Comment sélectionner une multitude de points en deux clics ?

  • Que faire s'il y a trop d'objets ?

Oui, le programme de ce chapitre est chargé, mais ne vous inquiétez pas : c'est plus facile que cela en a l'air !

Les modes d'affichage

Jusqu'à présent, nous avons travaillé sur des objets « solides » : on ne voyait pas à travers.

Blender nous propose quatre modes d'affichage :

  • Textured : en français, « texturé » ;

  • Solid : en français, « solide » ;

  • Wireframe : en français, « fil de fer » ;

  • Bounding box : en français, « forme ».

La liste déroulante se trouve en bas de la vue 3D (voir figure suivante).

Les quatre modes d'affichage
Les quatre modes d'affichage

Les deux modes les plus pratiques et les plus utilisés sont Solid et Wireframe.
Dans ce cours, nous n'utiliserons quasiment que ces deux-là !

Je vous ai préparé quelques images pour vous montrer les différences entre ces modes : je vous renvoie donc aux figures suivante et suivante pour le mode objet, et aux figures suivante et suivante pour le mode édition.

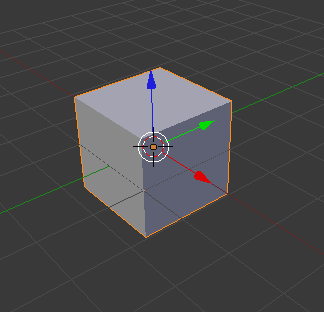

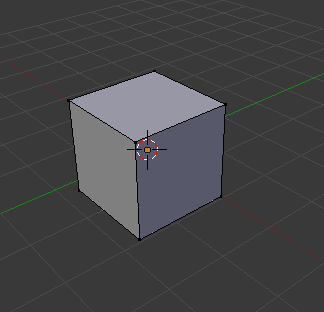

La vue Solid en Object Mode
La vue Solid en Object Mode

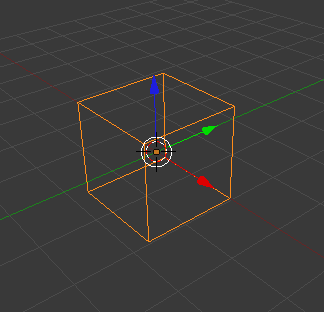

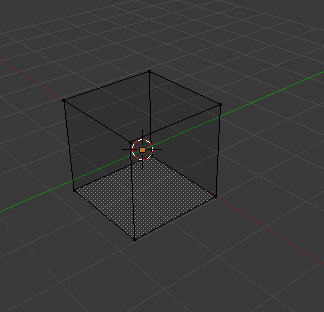

La vue Wireframe en Object Mode
La vue Wireframe en Object Mode
La vue Solid en Edit Mode
La vue Solid en Edit Mode
La vue Wireframe en Edit Mode
La vue Wireframe en Edit Mode

À noter que pour le mode Solid, un petit bouton nous permet tout de même de visualiser discrètement les points cachés, comme vous pouvez le voir à la figure suivante.

En mode Solid, cliquez sur le bouton encadré de rouge pour voir les points
En mode Solid, cliquez sur le bouton encadré de rouge pour voir les points

Orthonormée ou perspective ?

Dans n'importe quelle vue (à part la vue caméra, qui est un peu spéciale !), on a le choix entre deux types de projection : en perspective ou en orthonormée.

La vision en perspective est sans doute la vue la plus « réaliste » : plus on regarde de loin, plus les objets paraissent petits.
La vision orthonormée, quant à elle, est très utile et plus technique, car elle permet de dessiner précisément et de mieux percevoir les distances et proportions des objets : c'est comme regarder la scène d'un point éloigné à l'infini.
La projection orthonormée permet donc « d'aplatir » les objets, pour pouvoir modéliser des formes plus facilement (bien souvent, les plans d'architectes ou de pièces techniques sont représentés en vision orthonormée).

Regardons notre cube, en vue de dessus (touche 7), dans ces deux visions de projections différentes (voir figures suivante et suivante).

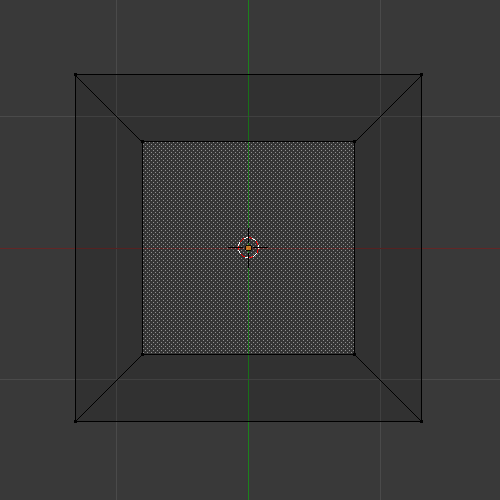

Vision en perspective
Vision en perspective

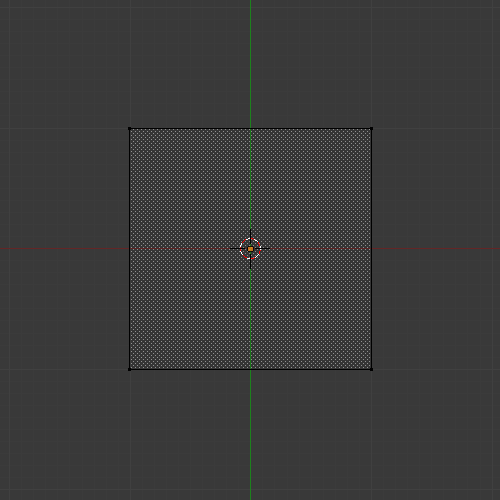

Vision orthonormée
Vision orthonormée

Vous comprenez maintenant la différence ?

Comment savoir dans quelle projection je suis ?

Rien de plus simple ! C'est indiqué par une petite vignette située en haut à gauche de la fenêtre 3D (voir figure suivante).

Là, nous sommes positionnés en vue de dessus : « Top » et en projection perspective : « persp »
Là, nous sommes positionnés en vue de dessus : « Top » et en projection perspective : « persp »

Blender vous indique votre vue (face, dessus, utilisateur…) et le type de projection actuel (orthonormé ou en perspective).

La boîte et le cercle de sélection

Cet outil nous permet de sélectionner ou dé-sélectionner tous les points (« Vertices » en anglais) compris dans un rectangle.

Sélection

Pour vous montrer son intérêt, nous allons nous mettre en situation : imaginons que vous vouliez avoir une demi-sphère.
Vous ouvrez donc Blender, vous sélectionnez le cube en Object Mode et vous le supprimez avec la touche Suppr (voir figure suivante).

Supprimez le cube en cliquant sur Delete
Supprimez le cube en cliquant sur Delete

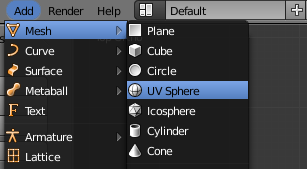

Ajoutez une UV Sphere, toujours en vue de dessus (touche 7), en passant par Add > Mesh > UV Sphere (voir figure suivante).

Insérer une UV Sphere
Insérer une UV Sphere

Définissez le nombre de Segments et de Rings à 16 afin d'avoir un maillage homogène.

Mettez-vous ensuite en mode d'affichage wireframe (touche Z) et zoomez sur notre sphère.
Placez-vous enfin en vue de face (touche 1) et en vision orthonormée.

Consultez la figure suivante : c'est ce que vous devriez obtenir si vous avez bien suivi mes instructions !

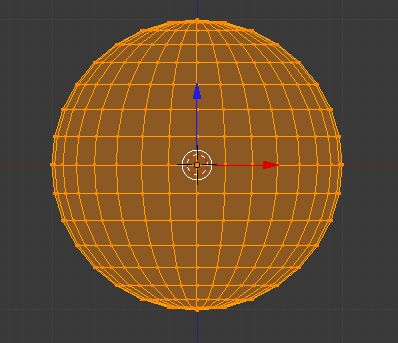

L'UV Sphere en mode édition
L'UV Sphere en mode édition

Maintenant que vous savez le faire, vérifiez que vous êtes en vue de face orthonormée, en haut à gauche de la fenêtre 3D (voir figure suivante).

Vue de face : « Front » ; orthonormée : « Ortho »
Vue de face : « Front » ; orthonormée : « Ortho »

Appuyons sur la touche A pour dé-sélectionner tous les vertices de la sphère, afin de sélectionner ensuite uniquement ceux que nous voulons supprimer.

Hop ! Tous les points sont dé-sélectionnés.

C'est ici que l'outil « boîte de sélection » entre en jeu : appuyez sur la touche B.
Vous voyez apparaître dans votre vue 3D une grande ligne verticale et une autre horizontale, comme l'illustre la figure suivante.

La boîte de sélection
La boîte de sélection

Pas d'inquiétude, c'est tout à fait normal !

Maintenant, laissez enfoncé le bouton gauche de votre souris et tracez un rectangle qui englobe la moitié de la sphère, comme sur la figure suivante.

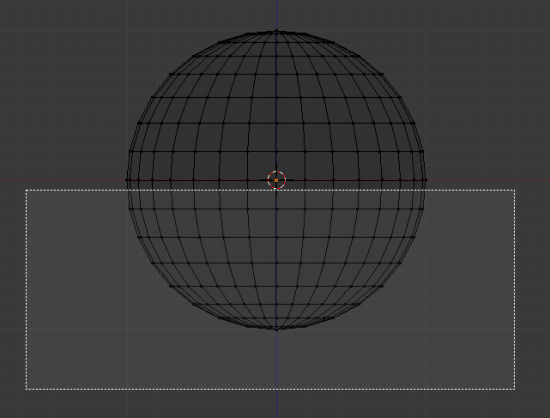

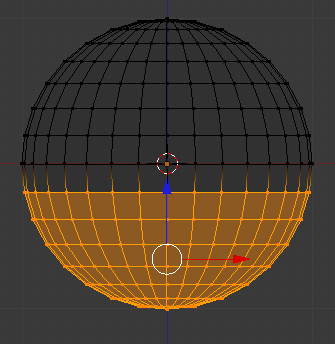

Tracez un rectangle sur la moitié inférieure de la sphère
Tracez un rectangle sur la moitié inférieure de la sphère

Relâchez ensuite le bouton gauche ; voilà, vos vertices ont tous été sélectionnés d'un coup (voir figure suivante) !

Les vertices sont maintenant sélectionnés (en orange)
Les vertices sont maintenant sélectionnés (en orange)

Nous n'avons plus qu'à les supprimer en appuyant sur la touche Suppr puis en cliquant sur Vertices.

Notre but est atteint, nous voilà avec une demi-sphère !
Vous pouvez maintenant repasser en affichage Solid avec la touche Z et admirer le fruit de votre travail à la figure suivante !

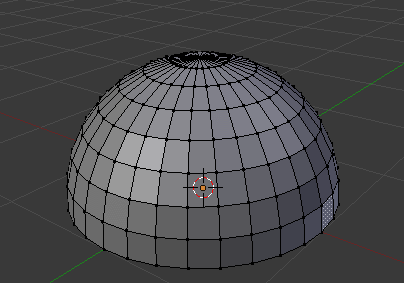

Voici notre demi-sphère
Voici notre demi-sphère

N'est-ce pas magnifique ?

Dé-sélection

Pour dé-sélectionner des vertices avec l'outil « boîte », au lieu d'appuyer sur le bouton gauche de la souris, il faudra enfoncer la molette.
Vous pouvez réinitialiser votre scène et tester avec le cube.

Le cercle de sélection

Il est très semblable à la boîte, il permet seulement de sélectionner des points avec un cercle à la place d'un rectangle.

Sélection

Reprenons une nouvelle scène en cliquant sur File > New et choisissons une UV Sphere en passant par Add > Mesh > UV Sphere.
En Edit Mode, on se positionne en vue de face (touche 1) et en affichage Wireframe.

Pour utiliser le cercle de sélection, utilisez la touche C (voir figure suivante).

Le cercle de sélection
Le cercle de sélection

Lorsque vous faites un clic gauche, tous les points contenus dans le cercle sont sélectionnés, comme vous le montre la figure suivante.

Le clic gauche sélectionne les points contenus dans le cercle
Le clic gauche sélectionne les points contenus dans le cercle

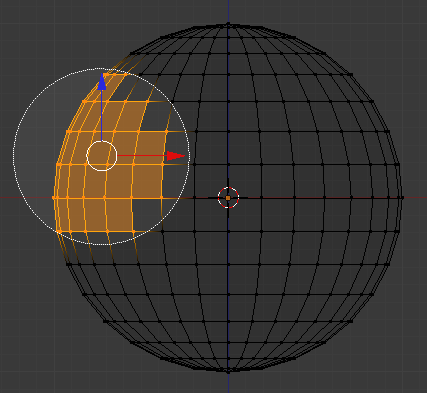

Vous pouvez même laisser enfoncé le bouton gauche et balader votre cercle pour sélectionner tous les points que vous voulez (voir figure suivante).

Promenez votre cercle de sélection pour attraper tous les points que vous voulez
Promenez votre cercle de sélection pour attraper tous les points que vous voulez

Voilà un outil bien pratique et intuitif que l'on utilisera souvent !

Dé-sélection

Cela fonctionne comme avec la boîte : en cliquant sur votre molette, les points sélectionnés contenus dans le cercle seront aussitôt dé-sélectionnés !

Les calques

La notion de calque doit rappeler quelque chose à ceux qui font de la 2D.
Pour les autres, disons que les calques sont comme des boîtes dans lesquelles on peut entreposer des objets.

Lorsqu'un de vos calques est surchargé de meshes, lampes, caméras et autres, on peut basculer une partie de ces objets dans un autre calque pour y voir plus clair.

Le panneau de contrôle des calques se trouve en bas de la fenêtre 3D, au milieu (voir figure suivante). Attention, il faut être en mode objet pour le voir.

Le panneau de contrôle des calques
Le panneau de contrôle des calques

Le premier bouton est enfoncé, on est donc dans le premier calque. Faites un clic gauche sur le deuxième bouton, à droite (voir figure suivante).

Sélectionner le second calque
Sélectionner le second calque

La fenêtre 3D redevient libre… Pour changer un ou plusieurs objets de calque, sélectionnez-les, appuyez sur M puis choisissez le calque de destination pour les objets sélectionnés !

En résumé

  • Pour visualiser nos objets dans la vue 3D, nous passerons souvent de l'affichage transparent (wireframe) à l'affichage Solid avec la touche Z.

  • La vision orthonormée permet de voir des objets de façon écrasée, comme sur un dessin technique ou d'architecture. Cela est très utile lorsque l'on modélise de face ou de profil.

  • Encore plus pratique que shift + clic droit, la boîte (B) et le cercle de sélection (C) sont des outils indispensables pour sélectionner beaucoup de points rapidement.

  • Lorsque vous travaillerez sur des scènes très chargées en objets, les calques vous permettront d'entreposer certains objets encombrants afin de dégager la vue 3D.
