TP : Créez votre première scène 3D

Log in or subscribe for free to enjoy all this course has to offer!

Nous venons de modéliser notre première table : c'est un bon début mais, avouons-le, notre scène reste encore un peu vide.
Pour l'accompagner, je vous propose d'ajouter des chaises, un sol, des murs… bref, tout ce qu'il y a dans la vraie vie !
En plus, cela nous permettra de passer en revue des outils de modélisation et de revoir l'extrusion (j'en vois déjà certains qui grimacent).

En piste pour notre premier TP !

« Loop cut », ça coupe !

Nous allons commencer par ouvrir la table que nous avions avons modélisée lors du dernier chapitre : allez dans File > Open (voir figure suivante).

Ouvrir un fichier
Ouvrir un fichier

Nous nous retrouvons avec notre bonne vieille table.

Pour qu'elle ne nous dérange pas lors de la modélisation d'autres objets, déplacez-la dans un autre calque (avec la touche M, rappelez-vous !)

Avant d'attaquer ce TP, assurez-vous que votre curseur 3D est bien au milieu de la scène.
Si ce n'est pas le cas, tapez la combinaison de touches Shift + C : votre curseur revient à l'origine (et, sur les scènes remplies, Blender adaptera la vue pour englober tous les objets).

Mettez-vous en vue de dessus (touche 7) et ajoutez un cube (eh oui, encore !) en cliquant sur Add > Mesh > Cube.

Passons en vue de face (touche 1) et, comme avec la table, aplatissons notre cube sur l'axe des Z.
Mettez-vous en mode Size pour les widgets, comme indiqué à la figure suivante.

Assurez-vous d'être en mode Size
Assurez-vous d'être en mode Size

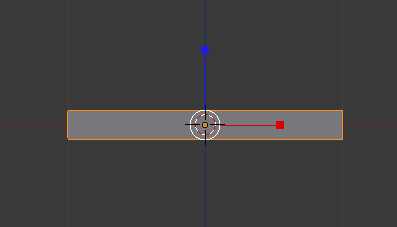

Faites un clic gauche sur la branche bleue (voir figure suivante) et descendez la souris, en maintenant enfoncée la touche Ctrl, jusqu'au dixième de la taille initiale (à 0.1)

Le cube tout aplati en hauteur
Le cube tout aplati en hauteur

On revient en vue de dessus (touche 7) et on se met en mode édition.

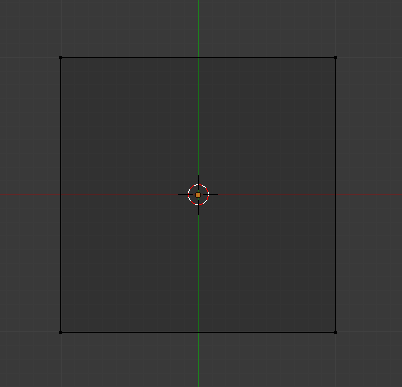

Dé-sélectionnez tous les points avec la touche A et passez en affichage transparent avec la touche Z (voir figure suivante).

Passer en affichage transparent
Passer en affichage transparent

Maintenant, on va attaquer les pieds de la chaise, mais d'une façon différente : on va utiliser le Loop cut, qui permet de couper un mesh pour ajouter des faces.

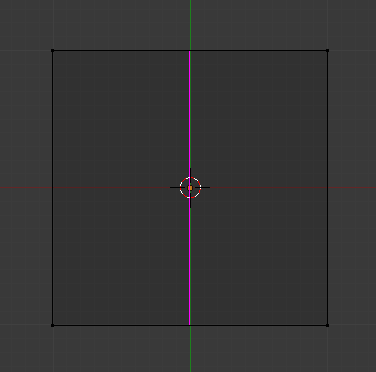

Appuyez sur Ctrl + R. Si vous approchez votre pointeur du centre de votre objet, un trait rose apparaît (voir figure suivante).

Un trait rose apparaît au passage du pointeur
Un trait rose apparaît au passage du pointeur

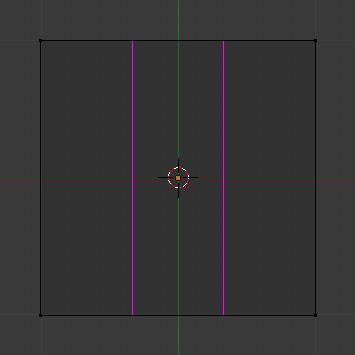

Faites tourner votre molette pour que deux traits verticaux apparaissent, puis confirmez avec clic gauche (voir figure suivante).

Deux traits verticaux apparaissent
Deux traits verticaux apparaissent

Notre cube est coupé !

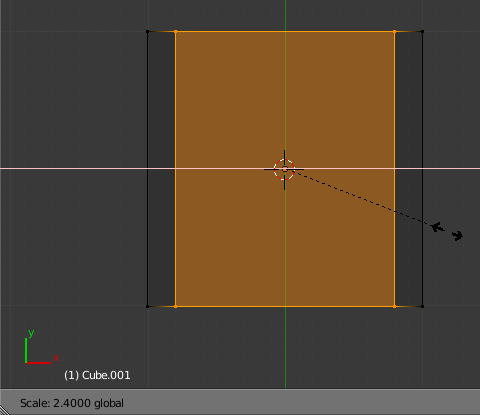

Profitons que ces points soient sélectionnés pour les redimensionner : avec la branche rouge (axe des x), agrandissez l'espace entre les deux coupes d'une valeur de 2.4, en maintenant simultanément enfoncés le clic gauche et la touche Ctrl, comme illustré à la figure suivante.

Agrandir l'espace entre les deux coupes
Agrandir l'espace entre les deux coupes

Relâchez le bouton de la souris et, enfin, dé-sélectionnez tous les points avec la touche A.
Cela ne vous rappelle-t-il pas quelque chose ?
Eh oui, cela ressemble fortement à notre début de table quand on extrudait les points vers l'extérieur. Dans Blender, vous vous rendrez vite compte qu'il y a plusieurs méthodes pour modéliser une forme. Le tout est de trouver la plus adaptée à l'objet en question et à vos préférences !

On continue les coupes, cette fois horizontalement.

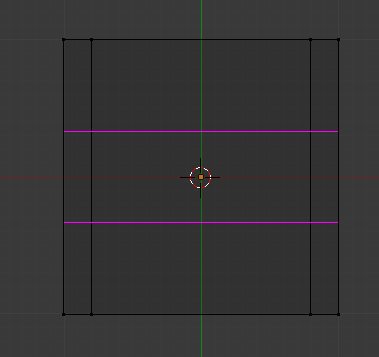

Un petit Ctrl + R et on place nos deux traits, comme sur la figure suivante.

Replacez vos traits pour la coupe horizontale…
Replacez vos traits pour la coupe horizontale…

Vous faites comme précédemment, en augmentant la taille des y de 2.4, comme sur la figure suivante.

…et écartez-les à l'aide des widgets
…et écartez-les à l'aide des widgets

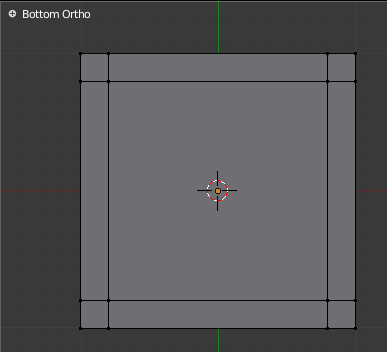

Dé-sélectionnez tout, passez en mode d'affichage Solid et en vue de dessous, comme sur la figure suivante.

La chaise en vue de dessous
La chaise en vue de dessous

Nous voilà prêts à extruder les pieds de la chaise !

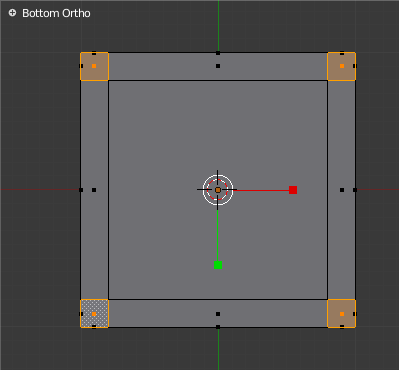

Passez en sélection par faces et sélectionnez les quatre faces situées dans les coins, comme l'illustre la figure suivante.

Sélectionnez les quatre faces situées dans les coins du cube
Sélectionnez les quatre faces situées dans les coins du cube

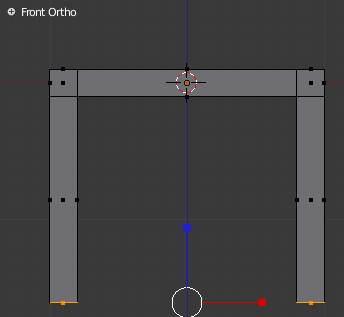

Repassons en vue de face et extrudons nos pieds de 1.5 vers le bas (voir figure suivante).

Extrusion des pieds
Extrusion des pieds

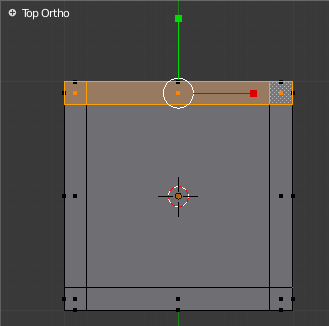

Confirmez avec un clic gauche puis revenez en vue de dessus et sélectionnez les trois faces du haut (voir figure suivante).

Sélectionnez les trois faces supérieures
Sélectionnez les trois faces supérieures

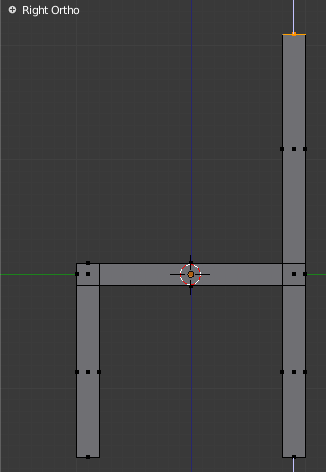

Passez en vue de côté (touche 3) et extrudez ces faces de 2.0 vers le haut, comme indiqué à la figure suivante.

Notre chaise est finie !
Notre chaise est finie !

Dé-sélectionnez vos faces et repassez en mode objet.
Maintenant que notre modélisation est terminée, on va pouvoir repasser la chaise dans le calque 1 : sélectionnez la chaise et appuyez sur M.

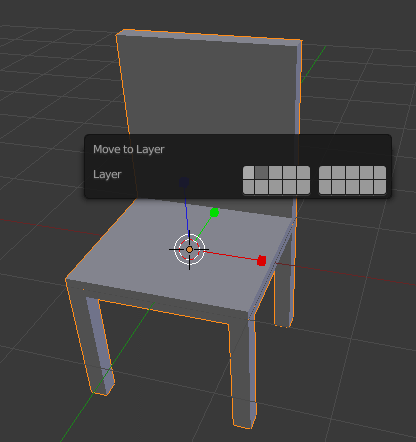

Une boîte de dialogue s'ouvre. Cochez la première case, qui correspond au calque nunméro 1 où nous avons laissé la table (voir figure suivante).

Placez la chaise dans le calque 1
Placez la chaise dans le calque 1

Plop ! La chaise a disparu ! Revenez dans le calque 1 et admirez votre scène !

Les murs

Mais… la chaise flotte en l'air ?! Et elle est dans la table ! Et on ne fait pas de décor ?

On va remédier à tout cela, pas d'inquiétudes !

Tout d'abord, occupons-nous de placer un sol et des murs (pour l'instant, on se croirait un peu dans l'espace…).
Replacez-vous en vue de dessus (touche 7), en affichage transparent, et ajoutez un plan en passant par Add > Mesh > Plane.

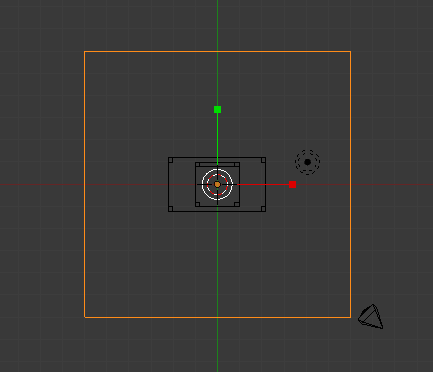

Redimensionnez-le pour l'avoir six fois plus grand, en utilisant la touche S (voir figure suivante).

Redimensionnez votre plan avec la touche S
Redimensionnez votre plan avec la touche S

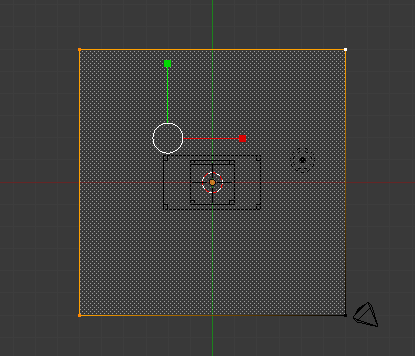

Passez en mode édition et sélectionnez trois vertices du plan, avec shift + clic droit, comme sur la figure suivante.

Sélectionnez les vertices
Sélectionnez les vertices

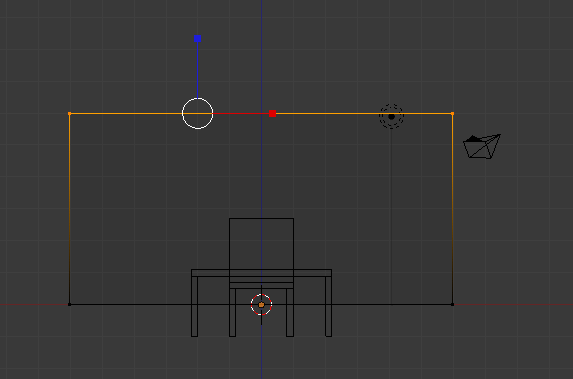

Revenez en vue de face (touche 1) et extrudez de 6 ou 7 vers le haut, de manière à avoir de jolis murs (voir figure suivante).

Créez vos murs avec l'outil extrude
Créez vos murs avec l'outil extrude

On s'aperçoit que la chaise et la table sont en-dessous du niveau du sol…
Remédiez à cela en utilisant les widgets en mode déplacement ou la touche G pour les aficionados des raccourcis clavier (voir figure suivante).

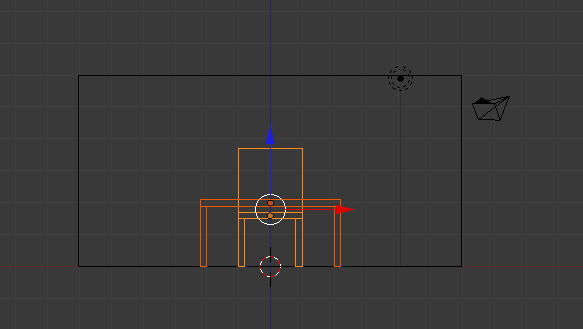

Déplacez votre sol au niveau des pieds de la table
Déplacez votre sol au niveau des pieds de la table

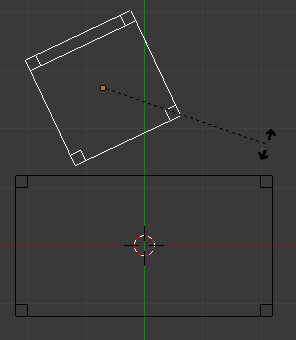

Pour finir, vous pouvez vous placer en vue de dessus et déplacer / orienter la chaise pour qu'elle ait une pose plus naturelle, comme sur la figure suivante.

Donnez une position plus naturelle à la chaise
Donnez une position plus naturelle à la chaise

Dernières petites choses : vous pouvez dupliquer votre chaise (ou tout autre objet) avec shift + D pour pouvoir accueillir plus de personnes dans votre salon !
Pensez aussi à bouger la caméra pour englober toute la scène, et à déplacer la lampe si les ombres ne vous conviennent pas.

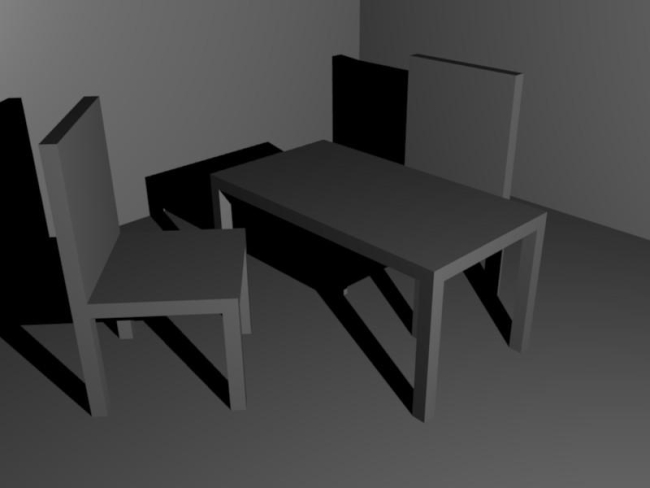

Voici à la figure suivante un exemple de rendu.

Et voilà notre première scène 3D !
Et voilà notre première scène 3D !

Améliorations

Comme vous pouvez le voir, notre scène reste relativement simpliste (notamment la chaise), mais il ne tient qu'à vous de l'améliorer !
Avec tout ce que vous avez appris, vous êtes capables de :

  • rajouter des bords à la table et aux chaises ;

  • refaire le dossier de la chaise ;

  • revoir les proportions ;

  • améliorer le cadrage et la mise en scène ;

  • ajouter d'autres objets (buffets, fenêtre, bureau en arrière-plan…) ;

  • et bien d'autres choses encore…

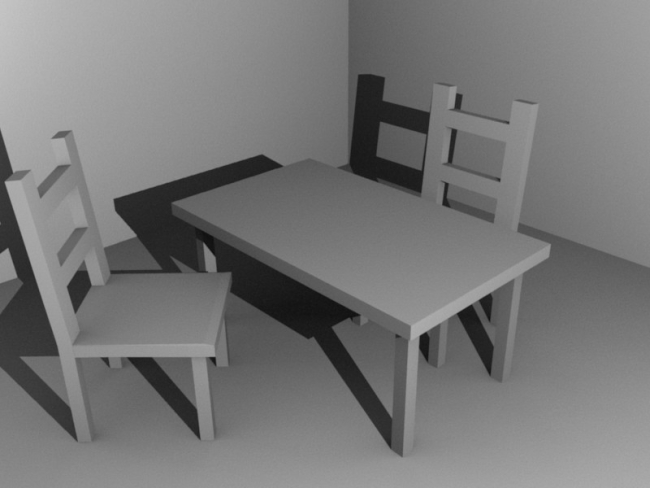

Voici à la figure suivante ce que j'obtiens avec quelques modifications de modélisation et l'Ambient Occlusion, que l'on verra bientôt.

Un nouveau rendu de la scène avec quelques améliorations
Un nouveau rendu de la scène avec quelques améliorations

Ça y est, vous détenez les principales clés du logiciel : l'interface, la navigation dans l'espace 3D, les outils de sélection... bravo, c'est sans doute le pas le plus difficile que vous venez de franchir. ;)

Les prochaines parties seront plus axées sur la pratique et vous paraitront sans doute plus divertissantes...

Alors, qu'est-ce que vous attendez ?
Hop, à la suite ! ^^
