Votre première scène

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Dans cette partie vous allez créer et ajouter des objets dans une nouvelle scène. Cela va rester très basique mais je suis sûr que vous allez apprécier !

Créer une scène

Pour commencer vous allez faire un reset de votre scène actuelle. Pour cela je vous invite à cliquer sur File/Reset dans le menu puis à cliquer sur YES !

Voilà, vous avez devant vos yeux une nouvelle scène toute propre et toute vide !

Sélection du dossier pour vos sauvegardes

Pour bien faire les choses nous allons enregistrer cette scène, mais avant il faut que nous définissions le dossier ou nous mettrons tous nos projets 3D. Personnellement, j'utilise le dossier /3ds max 9/scenes/ qui est d'ailleurs défini à l'installation. Pour les personnes désirant changer, voilà comment il faut procéder :

Cliquez sur File puis Set Project Folder.... Une fenêtre apparait, sélectionnez simplement le dossier où vous souhaitez mettre vos sauvegardes.

Enregistrement de la scène

Dans l'ordre, et comme dans tous les logiciels :

  • File

  • Save

  • Le dossier de base est soit 3dsmax/scenes soit le dossier de votre choix (voir ci-dessus)

  • Choisissez un petit nom pour votre sauvegarde, moi j'enregistre sous le nom de maScene.max

  • Validez par 'ok'

C'est bon, votre scène est enregistrée !

Mais, elle est vide ?

Bien sûr ! Mais c'est pour prendre de bonnes habitudes que je vous fais faire ça : 2h de modélisation et 3ds Max qui plante, je ne vous explique pas la tête que vous pouvez tirer si vous n'avez rien sauvegardé ! :lol:

Ajouter des objets 3D

Cube

Le cube possède une hauteur, une largeur et une longueur identique. Dans le panneau latéral (command pannel) dans Create, qui doit être sélectionné par défaut, sélectionnez box.

Onglet ModifierOnglet Modifier

Creation Method
Ceci permet de choisir quel type d'objet 'box' vous voulez créer, le type cube ou le type box (= pavé).

Keyboard entry
Permet de créer un objet en sélectionnant les coordonnées voulues puis la taille voulue et puis en validant. Personnellement je ne l'ai jamais utilisée...

Parameters
Les paramètres de l'objet créé.

Lenght : Longueur
Width : Largeur
Height : Hauteur

Length Segs : Nombre de segments sur la longueur.
Width Segs : Nombre de segments sur la largeur.
Height Segs : Nombre de segments sur la hauteur.

Les segments correspondent à la division d'un objet en plusieurs faces.

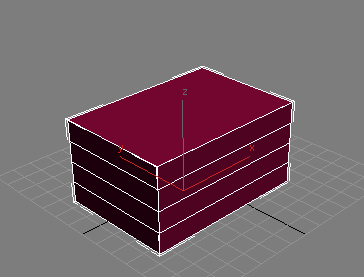

Voici une box avec 4 segments de hauteur :

cube 4 segments

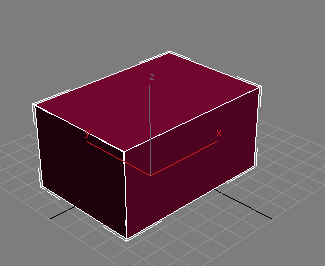

La même avec 1 seul segment :

cube 1 segment
Création

Donc revenons à nos moutons, créez un cube en sélectionnant cube dans Creation method puis dans la vue qui vous voulez, cliquez et restez appuyé sur le clic gauche, un cube apparait et grandit ou rétrécit lorsque vous bougez la souris !

Relâchez le clic gauche, ne faîtes pas attention à la taille du cube dans un premier temps. Voilà votre premier objet 3D est créé !

Modification des paramètres

Sauf que moi je vous demande un cube de 20 x 20 x 20 ! Ici, deux situations sont possibles :

  • Si vous n'avez rien touché après avoir relâché le clic gauche vous devriez pouvoir accéder au sous-menu parameters. Dans ce menu vous avez Length, Height... ! Changez simplement la taille de votre cube en y entrant les valeurs 20, 20, 20 dans Length, Width et Height.

  • Panneau latéral droit

    Si vous n'avez plus la fenêtre à droite avec les propriétés du cube, et bien c'est que vous avez cliquez depuis tout à l'heure ! Ce n'est pas grave, cliquez sur votre cube dans la vue (il devient blanc lorsqu'il est sélectionné) et allez dans l'onglet à droite de Create : il s'appelle Modifiers (en vert ci-dessous).

    Dans cet onglet vous devez avoir en haut en dessous de modifier list le mot BOX et tout en dessous le menu de modification de notre cube ! Faites alors la même manipulation en changeant toutes les valeurs de hauteur, largeur et longueur par 20 !

Pfiouuu on a fini de faire notre cube... Allez on fait notre pavé !

Création du pavé

De manière identique que pour le cube, allez dans Create puis sélectionnez box ! Par contre vous ne devez pas avoir cube de coché dans Creation Method mais bien box .

Un clic gauche maintenu dans une vue vous permet de choisir la largeur et la longueur lorsque vous bougez votre souris. Relâchez le clic et bougez votre souris : la hauteur est réglable ! Une fois que vous avez la hauteur voulue effectuez simplement un dernier clic gauche !
Voilà votre pavé est créé !

Allez dans l'onglet Modifiers et changez les valeurs de la box par :

  • Length : 100

  • Width : 40

  • Height : 40

Voilà votre objet est fini ! Passons à la sphère...

Création d'une sphère

Retournez dans l'onglet Create et choisissez cette fois Sphere. Ne faites pas attention à la Creation method pour la sphère, laissez celle de base.
Identiquement, vous faites un clic gauche maintenu dans une des vues pour créer et agrandir/rétrécir la sphère ! Relâchez votre clic pour finir la création. Enfin un clic droit pour quitter la création.
Allez dans Modifiers et modifiez la valeur du rayon : radius à 15 !

sphère

Ajustement des vues et enregistrement

Ajustement des vues

Maintenant que vous avez fait tous les objets de votre scène vous allez recentrer la vue sur l'ensemble de la scène pour avoir une meilleure vision :

  • Dé-sélectionnez tous les objets en faisant un ou plusieurs clic gauche dans une des vues dans un endroit vide !

  • Cliquez sur Zoom extents all ou Zoom extents Selected en bas à droite de l'écran dans le panneau inférieur.

zoom extents all

Zoom extents all - Permet de recadrer sur toute la scène même lorsqu'un objet est sélectionné. - Permet de recadrer sur toute la scène même lorsqu'un objet est sélectionné.

zoom extents selected

Zoom extents Selected - Permet de recadrer sur l'objet sélectionné ou sur toute la scène si aucun objet n'est sélectionné.

Enregistrement

Terminé ! Enregistrons maintenant notre scène...

Non ! Ne passez pas par File/Save ! Vous commencez à être habitué au logiciel, faites un effort voyons ! Le raccourci CTRL + S est là pour vous faciliter la tâche, et vous fera prendre la bonne habitude de profiter des multiples raccourcis claviers utilisables lors des manipulations ! ;)
Bon cela dit, vous pouvez tout de même le faire via le menu si vous préférez, mais je vous conseille de prendre le coup !

Vous avez appris dans cette partie à créer et modifier les valeurs des principaux objets que sont box et sphere. Sachez que dans l'onglet Create il y a plein d'autre objets, mais nous les verrons plus tard !

Passons maintenant au rendu, parce que sans rendu vous voyez bien que votre scène n'est pas très utile... :magicien:
