TP : Un boulon

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Ce TP à pour objectif la modélisation d'un boulon. Il sera donc composé d'une vis et d'un écrou.
Bonne chance !

La vis

Les consignes

La première partie de ce TP consiste à modéliser la vis ; la deuxième partie l'écrou.
N'hésitez pas, si vous hésitez justement, à reprendre les cours précédents.

Le projet que vous allez réaliser ressemblera à ceci :
Image utilisateurCliquez pour grandir

Cahier des charges

La pièce que vous créerez devra respecter ces plans :

Image utilisateur

Créez donc une nouvelle pièce, enregistrez votre fichier sous "Vis" et commencez ! :D

Correction

Alors! Fini ? Corrigeons !

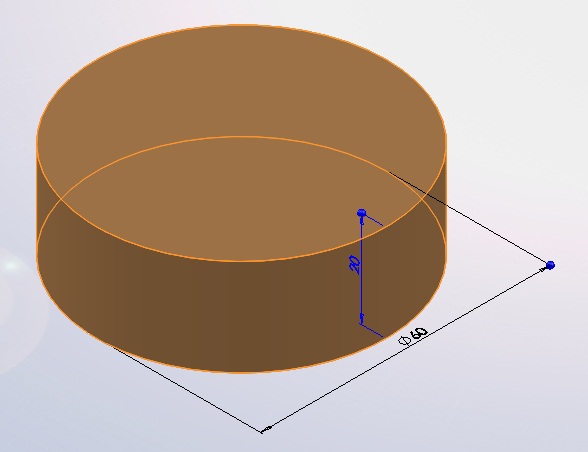

Pour commencer : Créez une esquisse sur le plan de dessus, et extrudez la de 20 mm :

Image utilisateur

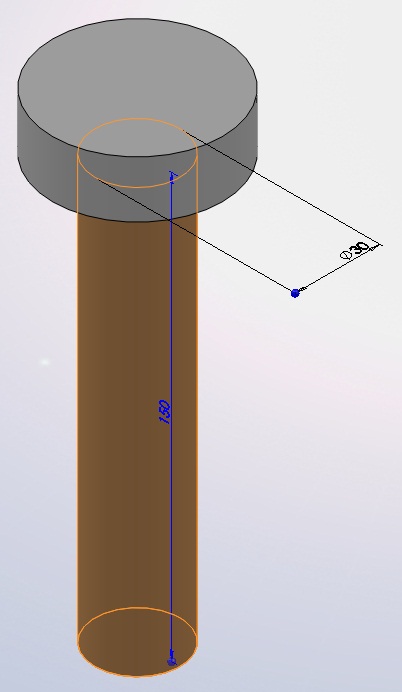

Faites de même pour la tige :

Image utilisateur

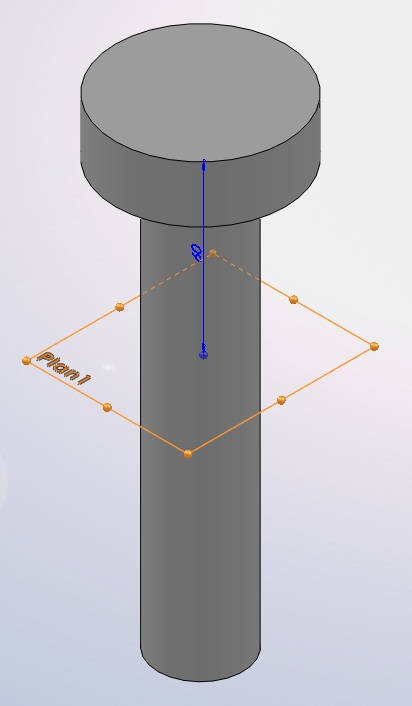

Créez un plan à 60 mm du plan de dessus, pour commencer le filetage :

Image utilisateur

Le filetage a une forme d'hélice. Il faudra donc créer cette hélice, puis la forme à enlever autour de cette hélice.

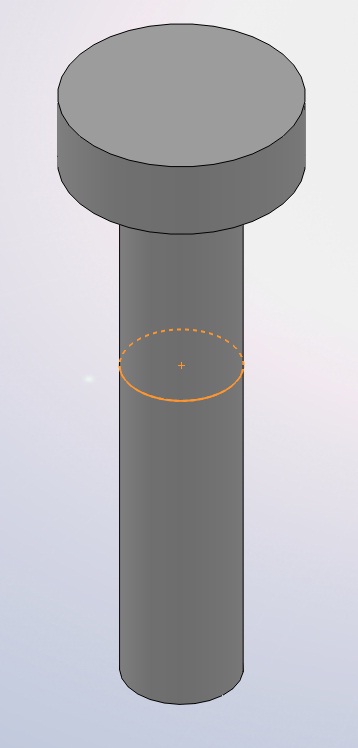

Créez un cercle du diamètre de la vis sur le plan :

Image utilisateur

Puis l'hélice :

Image utilisateur

Sur le plan de face ou de droite, dessinez la forme à enlever grâce à une nouvelle esquisse.

Image utilisateur

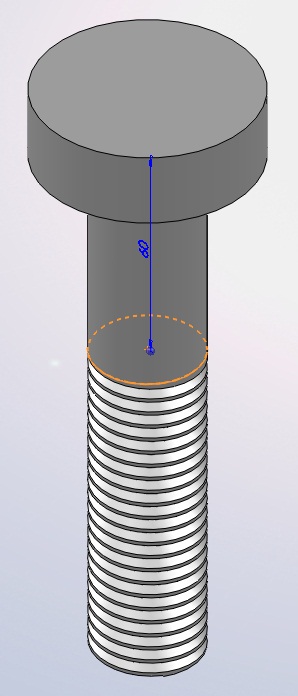

Avec la spirale et cette esquisse, effectuez un enlèvement de matière avec balayage pour modéliser le filetage :

Image utilisateur

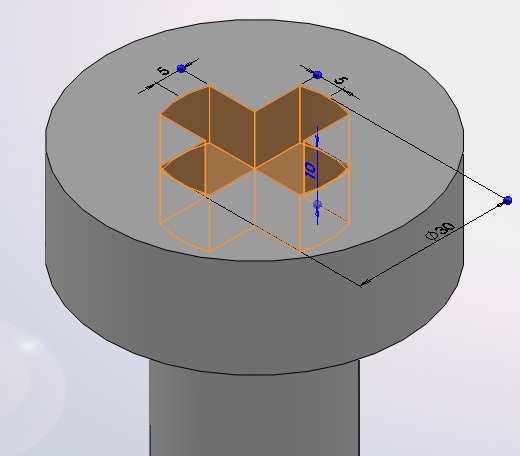

Enlevez de la matière pour pouvoir entrer le tournevis ! :p

Image utilisateur

Dépouillez les côté (facultatif) :

Image utilisateur

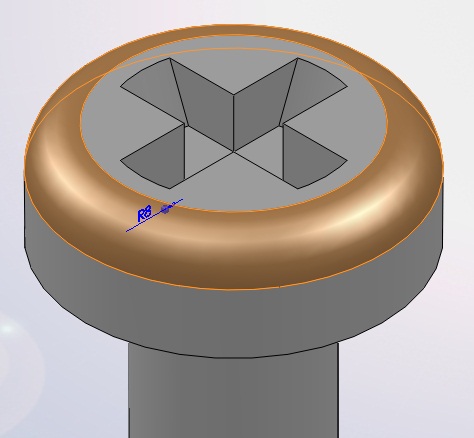

Effectuez un congé de 8 mm :

Image utilisateur

Et voilà ! Votre vis est terminée ! :soleil:

L'écrou

Passons maintenant à l'écrou.
Je vous donne les plans :

Image utilisateur

L'écrou doit être fileté comme la vis.

Aller ! Au boulot !

Correction

Vous avez bien sur tout réussi, mais nous allons quand même corriger ensemble. ^^

Créez une esquisse sur le plan de dessus. L'esquisse doit contenir un hexagone et un cercle de 30 de diamètre.

Image utilisateur

Effectuez l'extrusion de 25 mm.

Il va falloir ensuite dessiner les "bords". Ça doit être la partie ou vous vous êtes le plus énervé pour trouver la solution ! :p

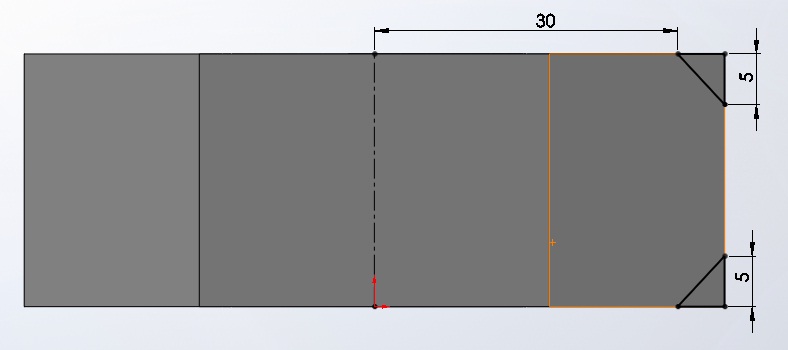

Pour effectuer cet enlèvement de matière, il va falloir créer une esquisse comme ceci :

Image utilisateur

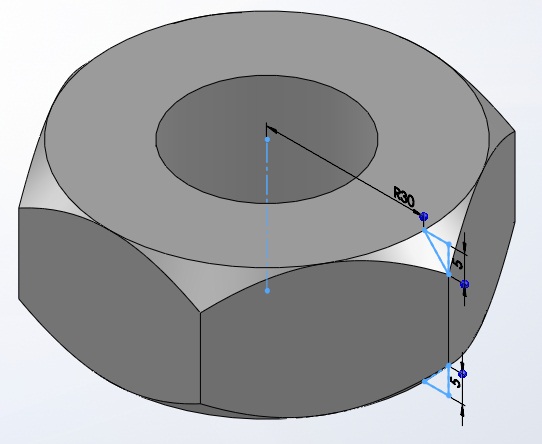

Cette esquisse, grâce à un enlèvement de matière avec révolution, va faire apparaitre les 'bords". ;)

Image utilisateur

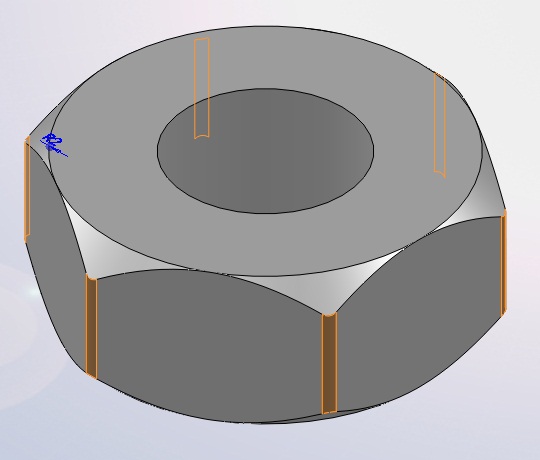

Congédiez les arrêtes :

Image utilisateur

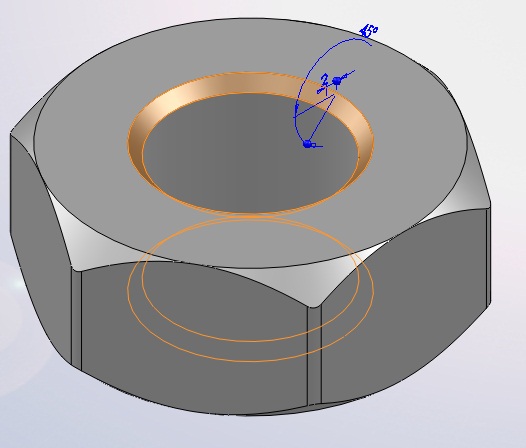

Chanfreinez la partie intérieure :

Image utilisateur

Puis créez le filetage (même technique que pour la vis) :

Image utilisateur

Et c'est fini !
