Découverte et manipulation de l'interface

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

AutoCAD est un logiciel de DAO professionnel de 2D/3D qui est un peu plus orienté vers le dessin technique et industriel que son frère Maya. Autodesk Maya est un logiciel de modélisation en 3D destiné aux studios d'animation.

Dans ce premier chapitre, je vais vous apprendre à configurer l'interface utilisateur. La manipulation de l'interface utilisateur sera le point de départ pour la future utilisation du logiciel. Une fois que vos espaces de travail seront personnalisés et enregistrés, vous pourrez les réutiliser à volonté.

Maintenant, passons aux choses sérieuses.

La p'tite histoire d'Autodesk

Autodesk est une société américaine qui conçoit des logiciels CAO. Créée par John Walker en 1982 (année de sortie de la première version d'AutoCAD), cette entreprise leader offre ses services aux professionnels dans le monde entier. Aujourd'hui, la répartition de ses offres logiciels se divise en plusieurs secteurs d'activités qui s'observent principalement dans l'industrie, le cinéma, les services publics, le bâtiment et l'automobile.

Les principaux concurrents d'Autodesk et en particulier d'AutoCAD sont la société Dassault Systèmes qui édite le logiciel Solidworks et la Parametric Technology Corporation avec son logiciel phare Pro Engineer. AutoCAD se veut un peu plus généraliste et orienté production que ses 2 confrères qui sont quant à eux un peu plus orientés conception.

L'avantage d'AutoCAD est qu'il s'adapte bien mieux que ses concurrents aux différents corps de métiers rencontrés. Il est paramétrable à souhait et réellement polyvalent. Les seuls inconvénients que je lui trouve se situent au niveau du paramétrage des objets et des performances du système 3D qui tendent néanmoins à s'améliorer avec le temps.

Malgré cette concurrence féroce, Autodesk réalise tout de même plus de 2,3 milliards de dollars de chiffre d'affaire. Ses logiciels sont traduits dans presque 20 langues et c'est la plus vieille société éditrice de logiciels après Microsoft. AutoDesk dénombre à l'heure actuel plus de 9 millions d'utilisateurs dans le monde. :waw:

Autant dire qu'Autodesk n'a pas grand chose à envier à ses concurrents !

Et AutoCAD dans tout ça ?

Pour en savoir plus sur AutoCAD, il va falloir lire ce tuto. Je vous ai tout de même préparé un petit historique des versions de ce logiciel de dessin.

1982

AutoCAD Version 1.0 (Release 1)

1983

AutoCAD Version 1.2 (Release 2)

1983

AutoCAD Version 1.3 (Release 3)

1983

AutoCAD Version 1.4 (Release 4)

1984

AutoCAD Version 2.0 (Release 5)

1985

AutoCAD Version 2.1 (Release 6)

1986

AutoCAD Version 2.5 (Release 7)

1987

AutoCAD Version 2.6 (Release 8)

1987

Release 9

1988

Release 10

1990

Release 11

1992

Release 12

1994

Release 13

1997

Release 14

1999

AutoCAD Version 2000 (Release 15)

2000

AutoCAD Version 2000i (Release 15.1)

2001

AutoCAD Version 2002 (Release 15.6)

2003

AutoCAD Version 2004 (Release 16)

2004

AutoCAD Version 2005 (Release 16.1)

2005

AutoCAD Version 2006 (Release 16.2)

2006

AutoCAD Version 2007 (Release 17)

2007

AutoCAD Version 2008 (Release 17.1)

2008

AutoCAD Version 2009 (Release 17.2)

2009

AutoCAD Version 2010 (Release 18)

2010

AutoCAD Version 2011 (Release 18.1)

2011

AutoCAD Version 2012 (Release 18.2)

2012

AutoCAD Version 2013 (Release 19)

Voilà pour ce petit récapitulatif des différentes versions d'AutoCAD. Si vous appréciez ce logiciel, sachez que vous pouvez aider Autodesk en achetant sa licence pour la modique somme de 4775 euros hors taxes. Tarif public généralement constaté pour une licence complète 2011. :p

Installation

Premièrement

Commençons par télécharger la version d'évaluation d'AutoCAD. Pour info, cette version pèse plus de 2Go. Avant le téléchargement, on va vous demander de remplir un formulaire destiné aux statistiques d'Autodesk. Remplissez-le sinon vous ne pourrez pas télécharger le logiciel. Vous avez également la possibilité de télécharger la version étudiante d'AutoCAD (celle que j'ai choisi). Autodesk met à disposition plus de 30 logiciels en libre téléchargement. Ces versions étudiantes sont gratuites pour une durée de 3 ans à condition que vous possédiez une adresse email. Vous devrez vous inscrire avant sur le site d'Autodesk en cliquant sur le lien "Download" du logiciel choisi.

Version d'évaluation

Une fois arrivé sur la page de téléchargement, le site d'Autodesk vous demandera peut-être d'installer AKAMAI. :waw:

Mais je croyais qu'on allait télécharger AutoCAD moi ? o_O

Oui, mais Autodesk utilise AKAMAI pour gérer les téléchargements. Il faut donc l'installer sur votre ordinateur avant de télécharger AutoCAD.
Faites-le, vous pourrez télécharger AutoCAD juste après.

Je vous conseille de télécharger la même version que moi. J'ai choisi la version étudiante car elle dure beaucoup plus longtemps mais je pense que vous l'aurez compris. Il faut s'inscrire avant de pouvoir télécharger cette version. Une fois inscrit, rendez-vous sur la page de téléchargement d'Autodesk éducation et choisissez la dernière version d'AutoCAD en français. Une fois le téléchargement terminé, nous pourrons commencer l'installation.

C'est parti pour l'installation

Lorsque l'exécutable d'AutoCAD se trouve sur votre ordinateur, lancez-le puis cliquez sur "Install". Lorsque l'extraction des données est terminée, une nouvelle fenêtre apparaît :

Image utilisateur

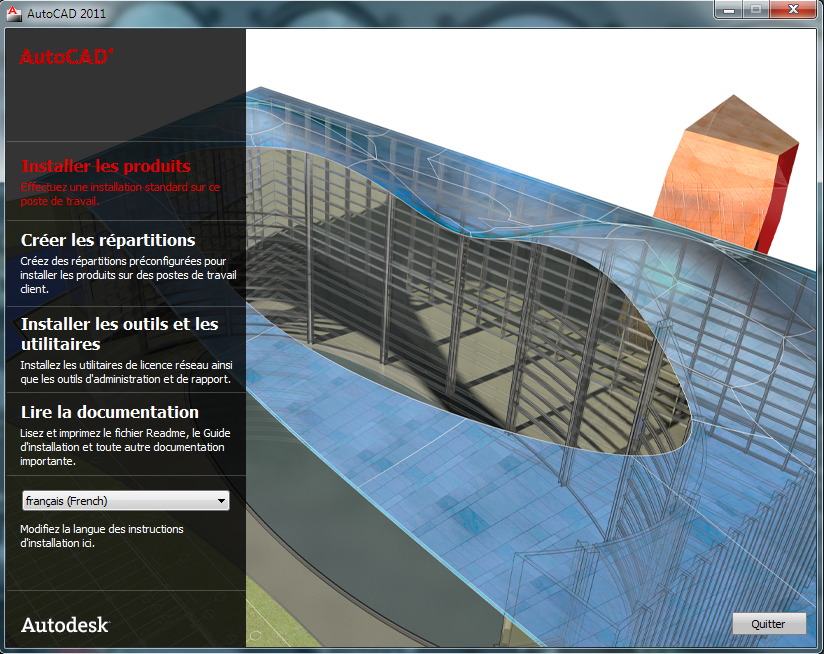

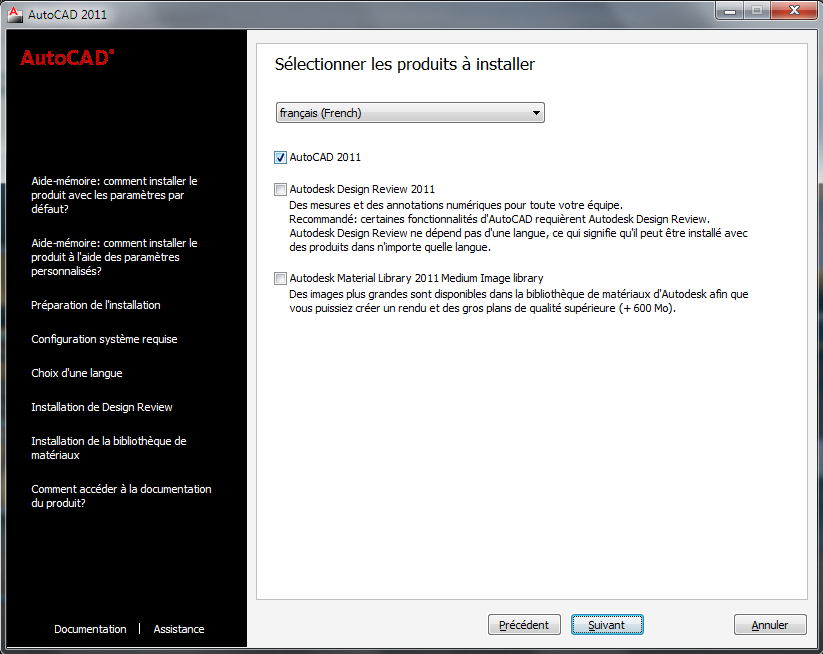

Choisissez votre langue maternelle et cliquez sur "installer les produits". Vous n'avez plus qu'à vous laisser guider.

Image utilisateur

Je vous conseille ici de cocher toutes les cases. Autant tout avoir du premier coup ! Cliquez sur "suivant".

Image utilisateur

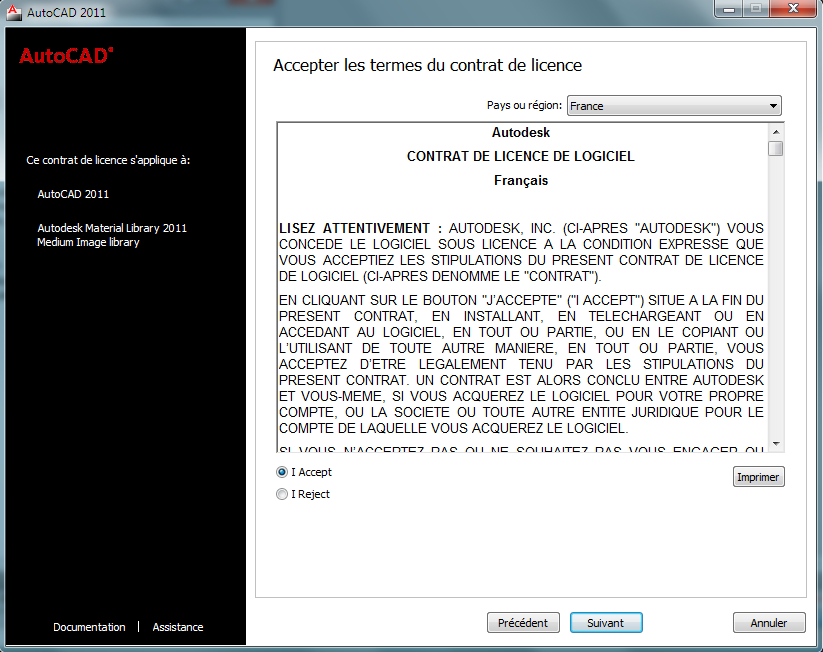

Voici le contrat de licence d'AutoCAD. Lisez-le, même si cela se fait rarement en pratique. En générale, on zappe souvent ce passage. Une fois votre lecture terminée, Cochez la case "I Accept" (ce qui signifie "J'accepte") et cliquez sur "suivant".

Image utilisateur

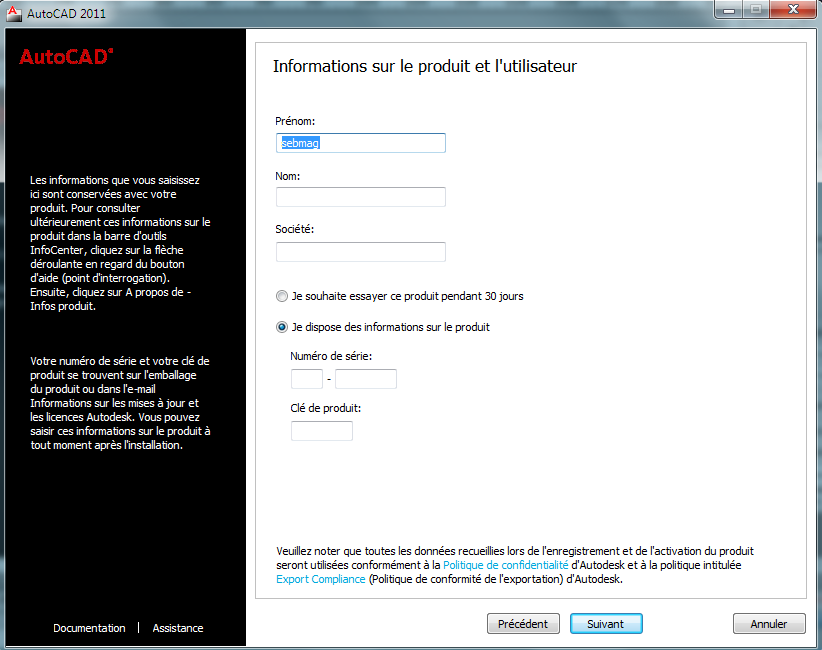

Entrez ici votre nom et votre prénom ainsi que les informations relatives à votre numéro de série et votre clé de produit obtenues sur le site d'Autodesk éducation. Cliquez sur "Suivant" après avoir entrée toutes les informations.

Image utilisateur

Nous allons configurer notre installation d'AutoCAD pour que le logiciel ai des paramètres et fonctionnalités optimales lors de son utilisation. Cliquez sur le bouton configurer.

Image utilisateur

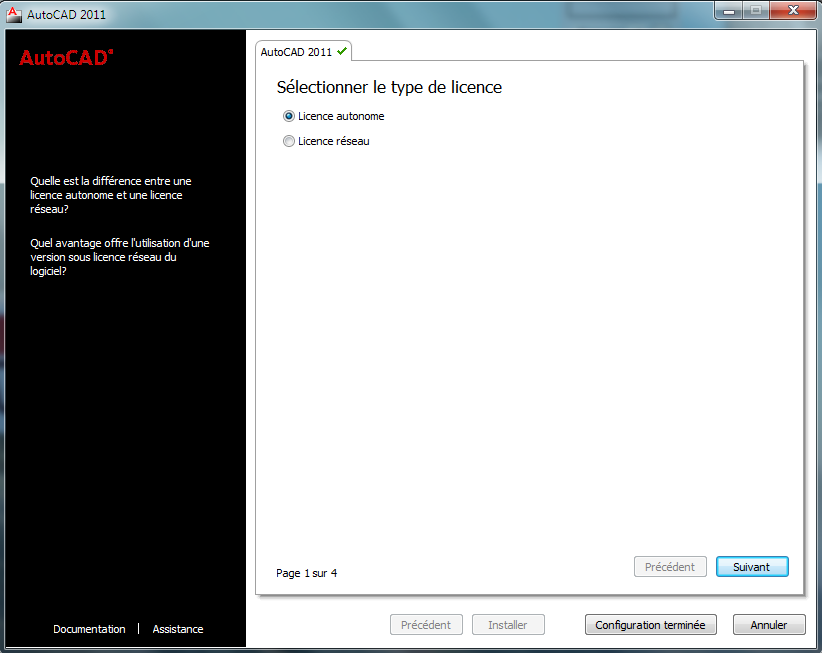

Dans cette première page de configuration, on vous demande quelle type de licence souhaitez-vous installer. Nous choisirons une licence autonome puisque nous allons travailler en tant qu'utilisateur unique. La licence réseau est une licence permettant de travailler à plusieurs sur un réseau. Cliquez sur "Suivant".

Image utilisateur

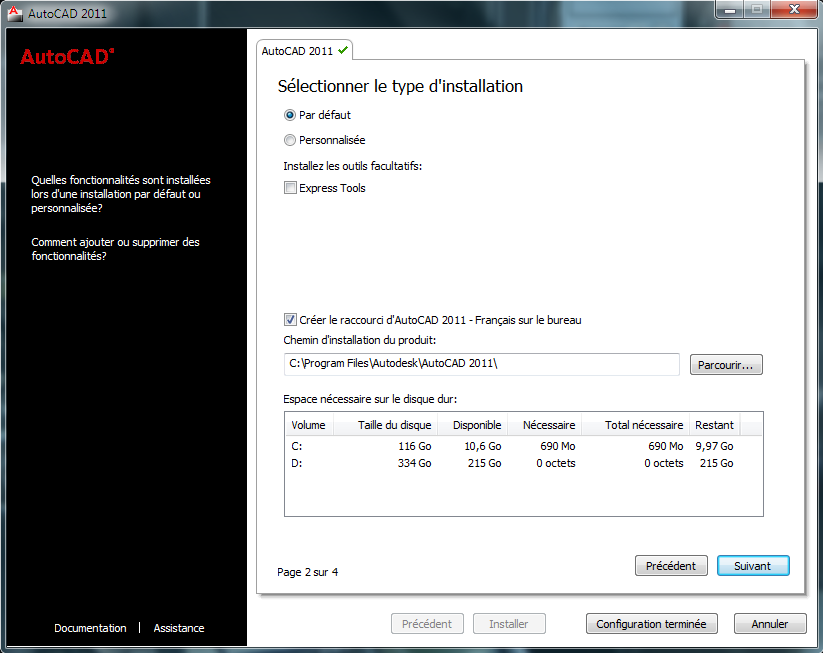

Dans cette fenêtre, laissez coché le type d'installation par défaut et cochez la case "Express Tools". Express Tools sont des outils facultatifs qui permettent d'étendre certaines fonctions d'AutoCAD. Ne nous en privons pas. Coché également la case permettant de créer un raccourci sur votre bureau si ce n'est pas déjà fait et cliquez sur "Suivant".

Image utilisateur

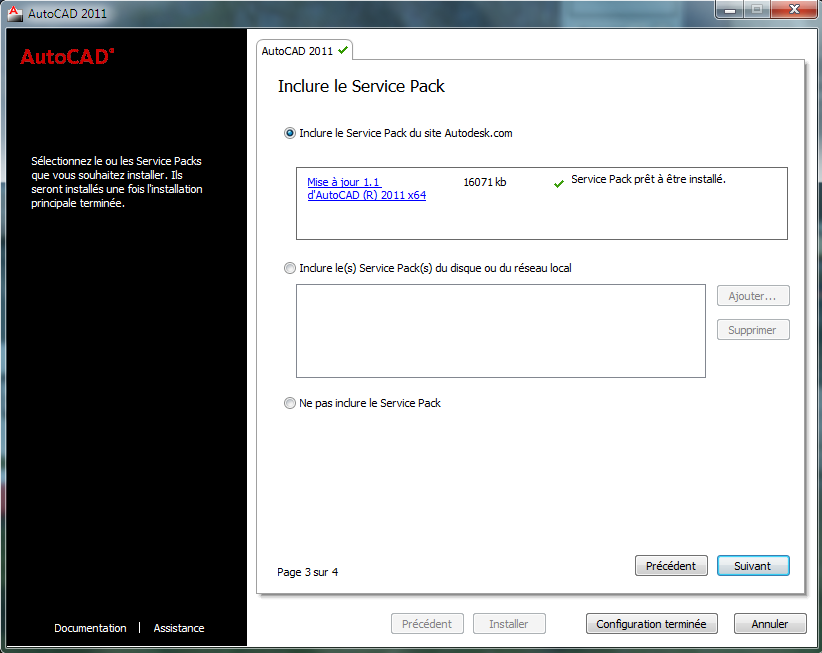

Si un "service pack" existe, téléchargez-le, il sera automatiquement installé avec AutoCAD. Le "Service Pack" est important car il permet la correction de bugs du logiciel et l'amélioration de certaines fonctionnalités. N'hésitez pas à l'inclure à l'installation. Cliquez sur "Configuration terminée". Je ne clique pas sur "Suivant" ici car la dernière page ne sert à rien. Elle informe juste que nous venons de finir la configuration. Nous pouvons lancer l'installation.

Image utilisateur

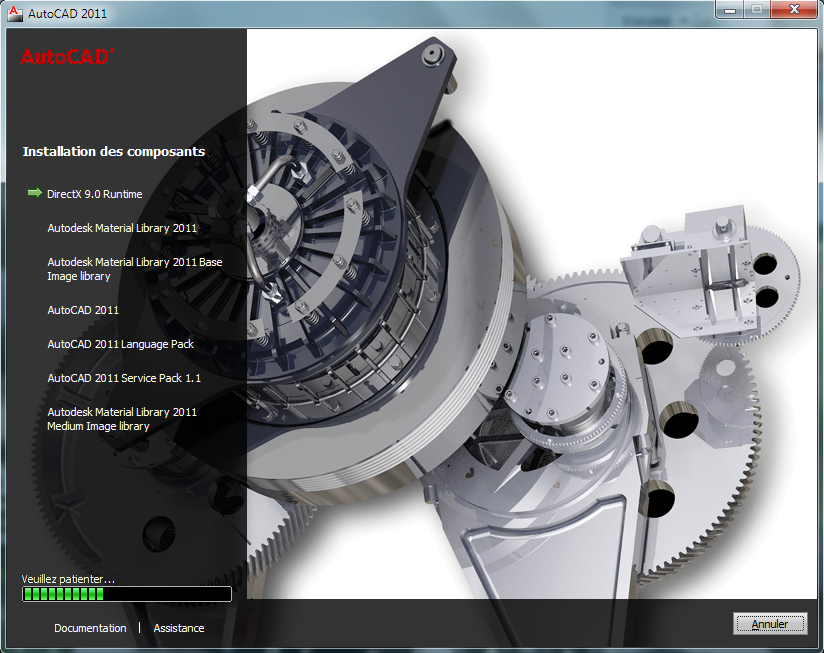

Bon, à partir de là vous en avez pour un moment. :-° AutoCAD installe tous les produits dont il a besoin pour fonctionner correctement ainsi que toutes les fonctionnalités que nous avons indiqués lors la configuration de l'installation.

Image utilisateur

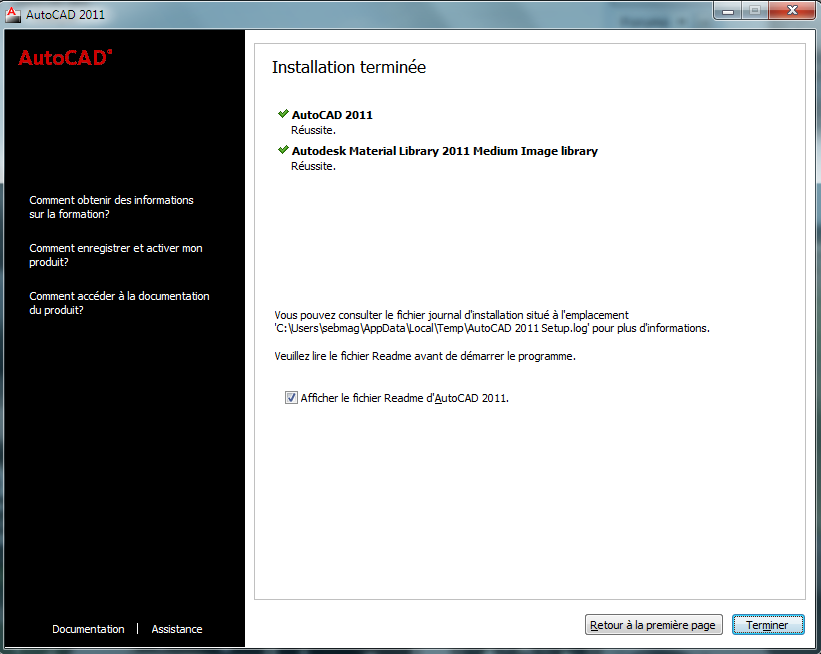

L'installation est terminée, lancez AutoCAD...

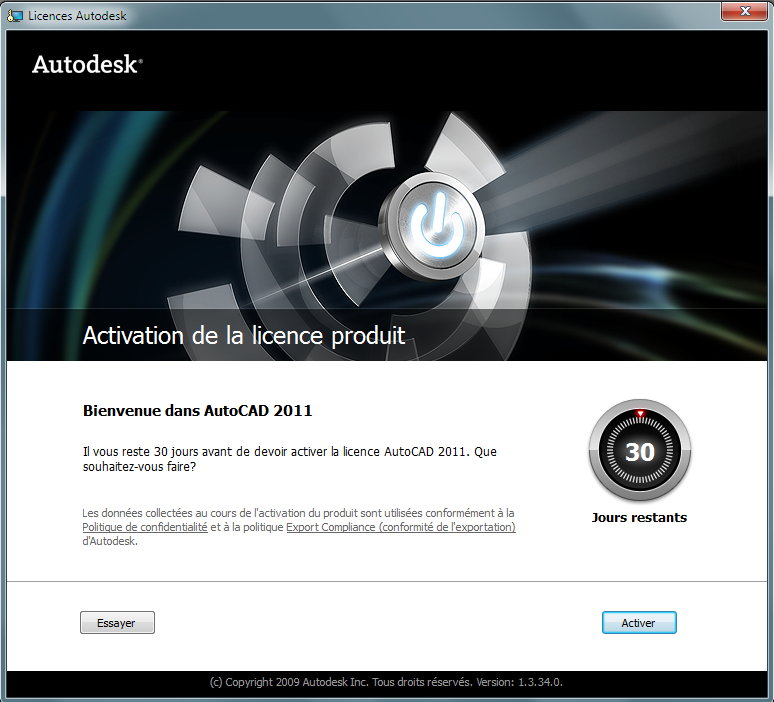

Pour commencer, nous allons activer le produit grâce aux informations de licence que nous devons avoir.

Image utilisateur

Cliquez sur "Activer".

Image utilisateur

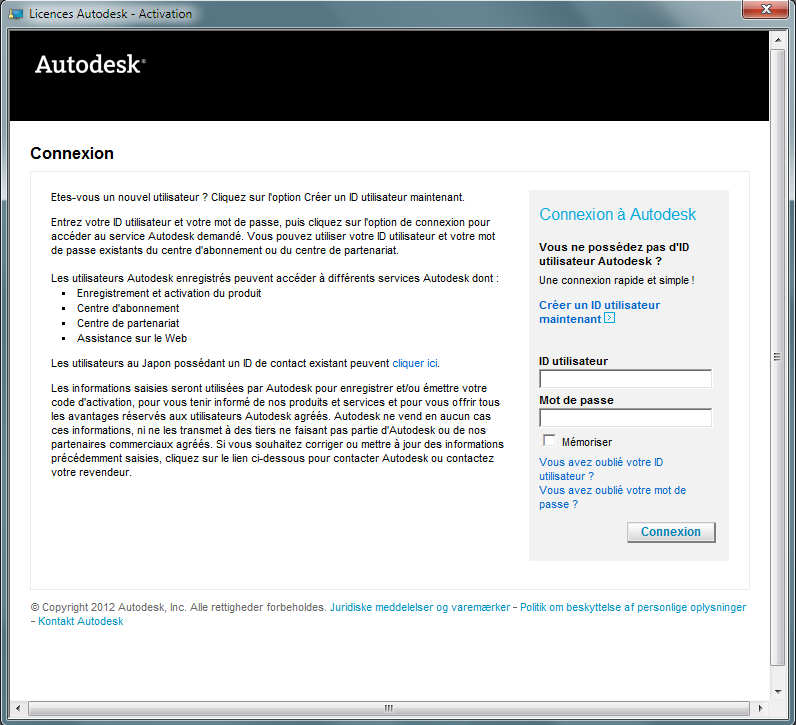

Entrez ici vos identifiants de connexion qui correspondent à ceux de votre compte étudiant Autodesk (votre adresse email et votre mot de passe). Cliquez ensuite sur "Connexion".

Image utilisateur

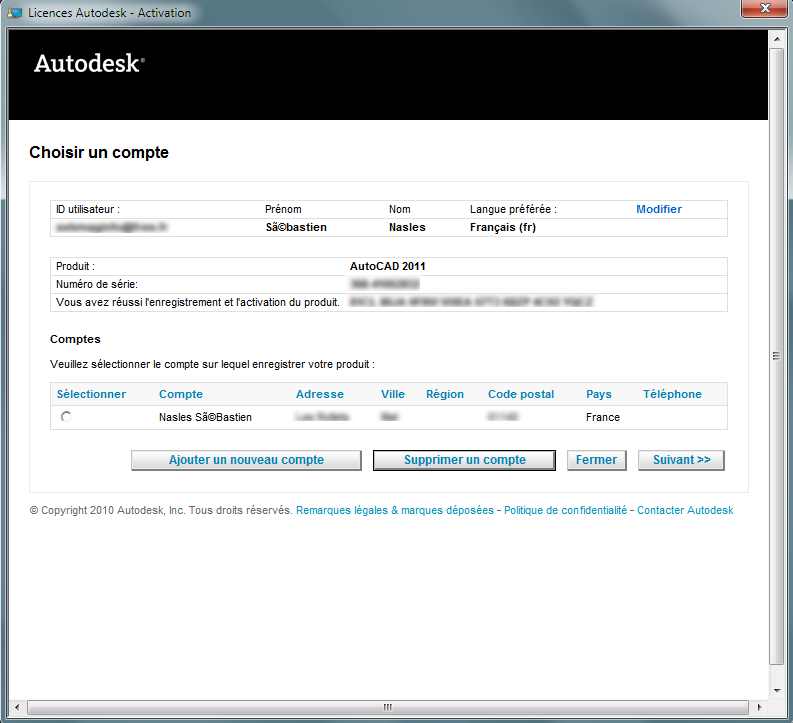

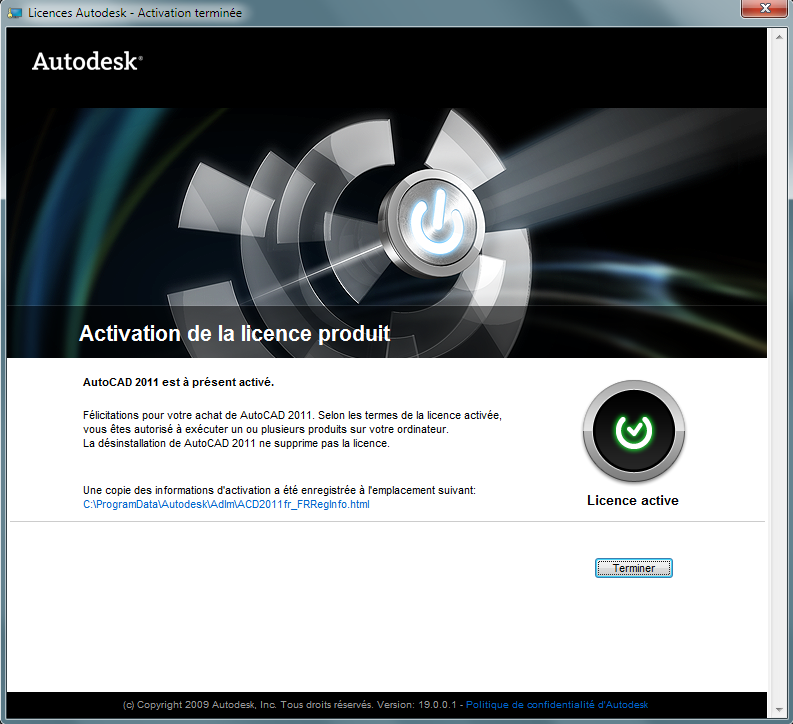

Voici, le récapitulatif de vos informations sur le produit. Sélectionnez votre compte en cochant la case requise et cliquez sur "Suivant". Votre logiciel AutoCAD est activé pour une durée de 3 ans ! :D

Image utilisateur

Vous pouvez cliquer sur "Terminer".

Présentation de l'interface

AutoCAD est désormais ouvert. Fermez la fenêtre d'introduction, nous n'en avons pas besoin. Voici ce que vous devriez avoir :

Image utilisateur

Nous allons décomposer un peu cette interface. Je pense qu'une petite explication s'impose. ^^

Le ruban

Voici ce que vous pouvez voir en haut de l'écran :

Image utilisateurC'est le ruban ! Peut-être que vous n'aurez pas tout à fait le même, mais c'est juste pour vous montrer ce que c'est.

Le ruban est composé de plusieurs onglets (Début, Rendu, Insertion...) qui renferment les principales commandes dont vous aurez besoin pour éditer ou modifier votre conception. Il apparaît lorsque vous créez un nouveau document. C'est à partir d'ici que nous sélectionnerons nos outils de dessin par exemple.

Le menu principal

Le menu principal d'AutoCAD est accessible via l'icône :

Image utilisateur

Cela équivaut en quelque sorte au menu "Fichier" des autres applications. C'est à partir de là que vous pourrez créer un nouveau fichier, ouvrir, enregistrer, exporter vos dessins dans divers formats, les publier afin de les envoyer à un service d'impression en 3D ou pourquoi pas les préparer pour les inclure dans votre site ! :)

Juste à côté se trouve la barre d'accès rapide :

Image utilisateur

Les commandes que vous utilisez le plus souvent y sont regroupées. Le menu déroulant de gauche vous permet de sélectionner votre environnement de dessin.

La ligne de commande

Comme son nom l'indique, la ligne de commande va vous permettre de passer des commandes textuelles afin d'accéder à différents outils, boites de dialogues, variables d'environnement, etc.

Voici à quoi elle ressemble :

Image utilisateur
Le ViewCube

Le ViewCube se situe dans la zone de dessin (en noir). C'est un outil bien pratique qui va vous servir à orienter votre conception dans divers angles de vue.

Image utilisateur

Vous aurez accès ainsi aux vues de face, de profil, du haut, du bas, mais aussi à des vues isométriques, dimétriques... Bref, dans tous les sens !

Attends un peu là, tu as dit isométrique et dimétrique ? o_O

Rassurez-vous, sous ces noms scientifiques se cache la simplicité même. Une vue en perspective dimétrique est la représentation d'un objet sur deux plans égaux (par exemple, on voit la vue de face et la vue de profil avec des rapports égaux, comme si on voyait cet objet légèrement sur le côté).

Pour la vue isométrique, c'est la même chose sauf que la représentation de l'objet se fait sur 3 plans (par exemple, on voit la vue de face, de profil et du haut avec des rapports égaux). Voici 2 exemples un peu plus parlants :

Image utilisateur
Image utilisateur

L'image de gauche représente un cube dans une perspective isométrique et celle de droite représente ce même cube dans une perspective dimétrique. Si vous souhaitez de plus amples informations sur les représentations en perspectives, vous pouvez aller voir une explication plus complète.

Espace objet vs Espace papier

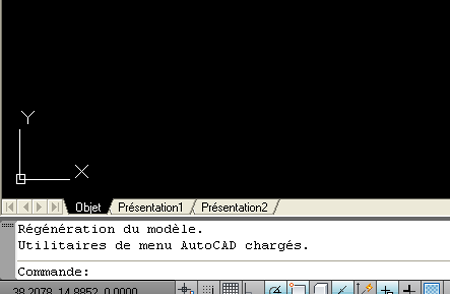

Regardons de plus près notre interface. Vous remarquerez sous la zone de dessin (en noir) la présence d'onglets.

Image utilisateur
L'espace objet

L'onglet dans lequel nous nous trouvons se nomme "Objet". C'est dans cet espace que nous allons créer tous nos dessins. Nous ne le voyons pas encore, mais c'est un espace en trois dimensions qui va nous permettre de dessiner aussi bien en 2D qu'en 3D ! Et si vous êtes sage, peut-être que nous y rajouterons une 4e dimension. Mais nous verrons cela lors du chapitre sur l'animation. ;)

L'espace papier

Passons aux autres onglets :

  • Présentation 1 ;

  • Présentation 2.

Dans cet espace, une feuille de papier est représentée au beau milieu de l'écran. C'est ici que nous préparerons nos conceptions en vue d'un traçage (traçage = impression). En fait, les mises en page s'effectuent toujours ici. Bien entendu, vous pouvez créer autant d'espaces "papier" (ou "Présentation") que vous le souhaitez (contrairement à l'espace "Objet").

Donc si on récapitule, l'espace "objet" va servir à contenir nos dessins et l'espace "Présentation" va servir à mettre en page nos dessins. Bien sûr, nous verrons comment faire plus tard.

Une petite touche perso

Maintenant que vous avez ces quelques notions de base, nous allons pouvoir personnaliser notre interface pour la rendre un peu plus ergonomique. :euh: Quoi qu'elle le soit déjà assez, mais ça vous montrera au moins comment on fait.

STARTUP et FILEDIA

STARTUP et FILEDIA sont les noms de 2 variables système qui gèrent certaines options lors de la création d'un nouveau dessin. La variable STARTUP permet de choisir quelle sera la boîte de dialogue de démarrage qui s'affichera lors de l'exécution de la commande "Nouveau" dans le menu principal. Afin de déterminer tout cela, on peut lui attribuer 2 valeurs : 0 ou 1.

Et c'est avec une grande joie non dissimulée que je vais vous montrer votre première commande à passer dans la ligne de commandes. Tapez :

startup

Validez avec la touche Entrée puis entrez la valeur 0 et validez à nouveau. Faites la même opération avec la variable FILEDIA mais en indiquant la valeur 1. Dans le cas où FILEDIA serait réglée sur 0, aucune des boîtes de dialogues ne s'afficherait. Créez un nouveau dessin en cliquant sur "Nouveau". Voici ce qui s'affiche :

Image utilisateur

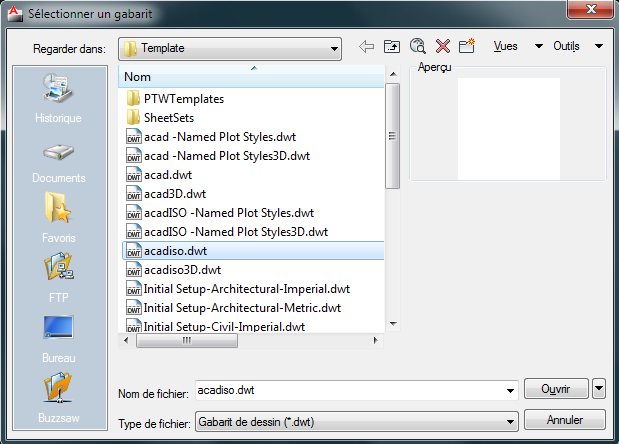

Le fait de mettre STARTUP à 0 permet d'ouvrir la boîte de dialogue qui liste tous les fichiers de gabarits d'AutoCAD. Un gabarit est en quelque sorte un modèle nous permettant de ne pas recréer la même chose ou de ne pas indiquer les mêmes informations à chaque fois. Nous aurons l'occasion de créer nos propres gabarits de dessin plus tard. Pour l'instant, notre variable STARTUP est réglée sur 0. Vous pouvez la régler sur 1 pour voir la différence :

Image utilisateur

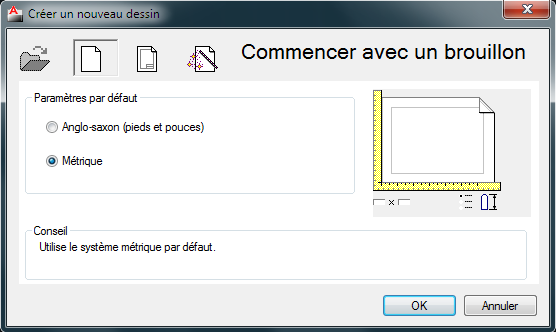

Cette boîte de dialogue nous offre plus d'options de démarrage. Nous pouvons soit :

  • Commencer avec un gabarit de dessin.

  • Commencer avec un fichier de brouillon métrique ou Anglo-saxon.

  • Commencer à l'aide d'un assistant.

Pour le moment, je vous conseille de laisser STARTUP et FILEDIA à 1 et de commencer tous vos dessins en brouillon métrique.

Réduire ce qui est susceptible de gêner l'affichage

Nous allons commencer par réduire un peu la taille du ViewCube ! Mais avant ça, nous allons basculer dans l'espace de travail en 2D. Cliquez sur le menu déroulant de la barre d'accès rapide (en haut à gauche), puis choisissez : "Dessin 2D et annotation".

Bien, maintenant que nous sommes prêts, faites un clic droit sur l'outil ViewCube puis sélectionnez "Paramètres du cube de visualisation ViewCube...". Une boîte de dialogue apparaît :

Image utilisateur

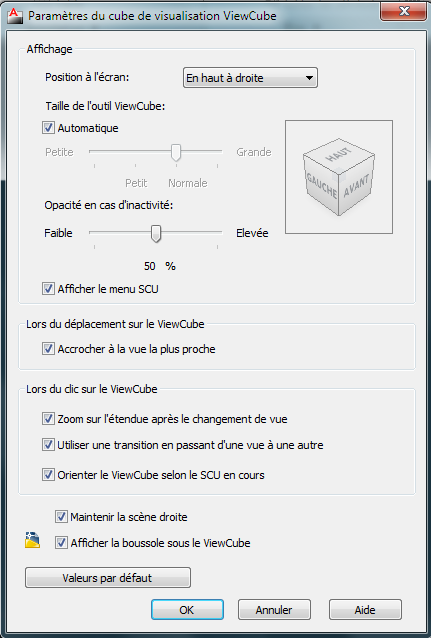

Réglez la taille de l'outil ViewCube sur "petit" puis cliquez sur Ok. La taille de l'outil a été réduite ! Ce n'est pas grand-chose mais ça nous donne un peu plus d'espace pour dessiner.

Changer la couleur de fond

Ce fond tout noir ne vous plaît pas ? Et bien, changeons-le ! Nous allons ouvrir la boîte de dialogue "Options" du logiciel. Voici ce qu'il faut taper :

_options

Cette commande ouvre la boîte de dialogue des options d'AutoCAD. Tapez-la et appuyez sur Entrée.

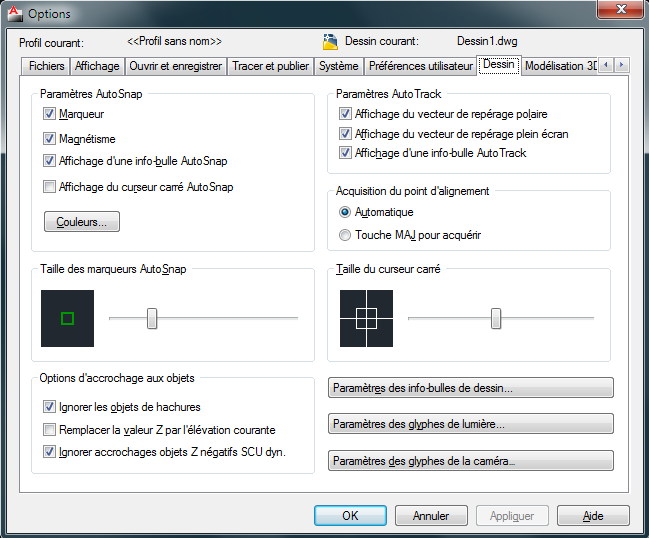

Image utilisateur

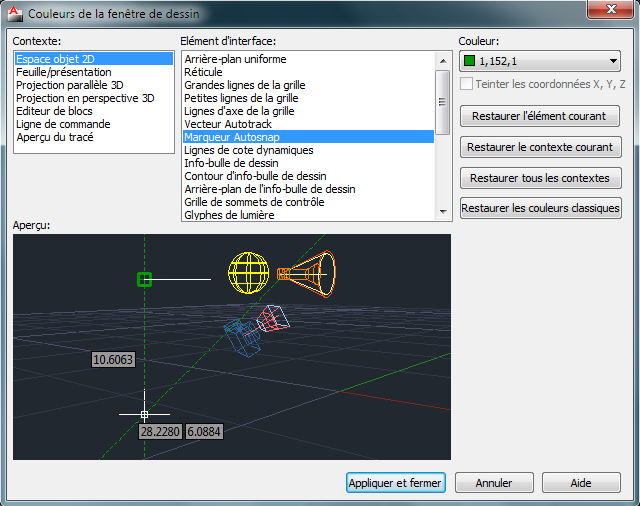

Rendez-vous directement dans l'onglet "Dessin" puis cliquez sur le bouton "Couleurs...". Une deuxième boîte de dialogue s'ouvre ! C'est à partir de là que vous pouvez modifier toutes les couleurs de votre environnement de dessin. Un aperçu est disponible afin que vous puissiez voir la couleur de l'objet que vous modifiez.

Image utilisateur

Choisissez "Espace objet 2D" dans la liste de gauche puis "Arrière-plan uniforme" dans la liste de droite. Sélectionnez la couleur de votre choix dans le menu déroulant en haut à droite.

Cliquez sur "Appliquer et fermer" puis dans la boîte de dialogue "Options", cliquez sur "Ok".

Pour ma part, le fond de mon espace objet n'était pas tout à fait noir. J'ai donc choisi la couleur noire dans les paramètres de couleurs, mais vous êtes libre de choisir celle qui vous inspire le plus ! Au pire, vous savez comment la changer maintenant ! ^^

Opter pour l'affichage de la barre de menus

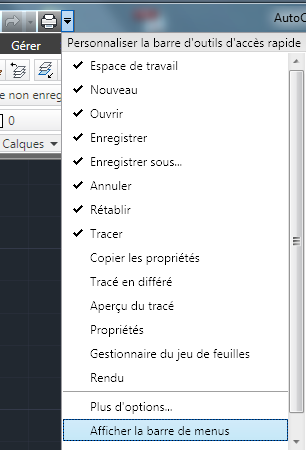

Vous pouvez choisir d'afficher ou non la barre de menus en cliquant sur la petite flèche à côté de l'icône de l'imprimante (en haut dans la barre d'accès rapide).

Image utilisateur

Choisissez de l'afficher si ce n'est pas déjà fait. Nous allons bientôt en avoir besoin.

Enregistrer les modifications de l'espace de travail

Après toutes ces modifications, il nous faut enregistrer les changements. Allez dans le menu "Outils" puis "Espace de travail" et "Enregistrer l'espace courant sous...".

Image utilisateur

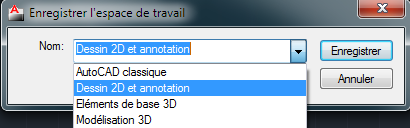

Choisissez, "Dessin 2D et annotation" puis "Enregistrer". Confirmez en cliquant sur "Remplacer".

Voilà, vous venez d'enregistrer votre propre espace de dessin en 2D. Vous pouvez le réutiliser à volonté en le sélectionnant dans la barre d'accès rapide.

Ce premier chapitre est terminé ! J'espère qu'il vous à mis l'eau à la bouche pour la suite car nous allons voir maintenant les différents outils que nous propose AutoCAD et apprendre à nous en servir. Préparez-vous psychologiquement car il va falloir retenir beaucoup d'informations dans le chapitre suivant. Je préfère vous avertir tout de suite.
