Nous voici dans une seconde partie concernant l'apprentissage des outils de dessin en 2D d'AutoCAD. Je vais vous apprendre cette fois-ci à manipuler et à transformer vos dessins. Ce sont quelques outils complémentaires que je souhaite vous apprendre avant de passer au prochain chapitre : Le TP. :)

Les outils pour transformer

Toujours à partir de l'onglet "Début", je vais vous présenter les principaux outils servant à la transformation des objets de dessin. Voici le récapitulatif de ces outils et leur description :

Image utilisateurImage utilisateur

Coupure : Permet de couper une ligne ou une courbe entre 2 points.

Image utilisateurImage utilisateur

Coupure au niveau du point : Permet de couper une ligne ou une courbe à un point donné.

Image utilisateurImage utilisateur

Joindre : Permet de relier deux entités présentes sur le même axe l'une à l'autre.

Image utilisateurImage utilisateur

Prolonger : Permet de prolonger une ligne ou un arc.

Image utilisateurImage utilisateur

Raccourcir : Permet de raccourcir une ligne ou un arc.

Image utilisateurImage utilisateur

Etirer : Permet d'étirer un ou plusieurs objets.

Image utilisateurImage utilisateur

Chanfrein : Permet de créer un raccord anguleux entre 2 lignes.

Image utilisateurImage utilisateur

Raccord : Permet de créer un raccord arrondi entre 2 lignes.

Image utilisateurImage utilisateur

Décomposer : Permet de décomposer une figure en plusieurs objets.

Image utilisateurImage utilisateur

Modifier polyligne : Permet de transformer une série de lignes en polyligne.

Coupures et jointures

Nous pouvons couper un objet à un point donné afin de le diviser en plusieurs parties distinctes. Il existe pour cela 2 principaux outils que je vais vous détailler un peu plus bas. Nous pouvons également joindre plusieurs objets (sous certaines conditions) pour qu'ils n'en forment plus qu'un. Pour couper un objet, on utilise soit l'outil "Coupure" ou soit l'outil "Coupure au niveau du point".

  1. Tracez une ligne horizontale avec l'outil "Ligne".

  2. Image utilisateur

    Cliquez sur l'outil "Coupure"

    .

  3. Cliquez pour sélectionner l'objet à transformer puis déplacez le curseur vers le centre de la ligne et cliquez à nouveau.

Notre ligne à été séparée en 2 morceaux différents. La séparation s'effectue à partir du point où vous sélectionnez l'objet jusqu'au deuxième point que vous indiquez. Ce n'est pas très précis, je vous l'accorde, mais cela permet de séparer un objet rapidement.

Maintenant, effectuez la même opération avec l'outil "Coupure au niveau du point"

Image utilisateur

. Observez bien la différence. Cette fois-ci, la ligne a bien été coupée en deux, mais les morceaux n'ont pas été séparés. Cette méthode est beaucoup plus précise que la précédente. Vous avez la possibilité d'indiquer une coupure sans pour autant séparer les deux entités.

Imaginons un instant que vous vous soyez trompé (ça arrive). Vous pouvez facilement joindre les deux morceaux à condition qu'ils se trouvent sur le même axe. Malheureusement, dans le cas contraire cela ne fonctionne pas. :o

  1. Image utilisateur

    Cliquez sur l'outil "Joindre"

    .

  2. Sélectionnez une ligne puis l'autre.

Les 2 morceaux ont été joints et ne forment plus qu'un seul objet. Dans ce cas-là, cet outil nous évite de reconstruire notre ligne initiale. C'est beaucoup plus pratique, croyez-moi !

Prolonger, raccourcir et étirer

Derrière l'outil servant à raccourcir se cache également celui pour prolonger. Il faut juste dérouler son menu. Ces deux outils s'utilisent dans le cas où 2 traits se croisent ou lorsque la direction d'une ligne peut rencontrer un autre objet. Partons sur cet exemple :

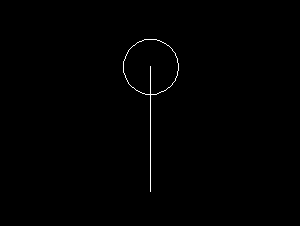

Image utilisateur

Nous souhaitons supprimer la partie de la ligne à l'intérieur du cercle. On pourrait sélectionner la ligne, cliquer sur la poignée se trouvant à l'intérieur du cercle sur l'extrémité de cette ligne puis déplacer le bout jusqu'à la limite périmétrique du cercle. Mais, cela implique beaucoup d'opérations pour finalement pas grand chose. On utilisera donc l'outil "Raccourcir" pour faire ce genre d'opération.

  1. Image utilisateur

    Créez un cercle et une ligne comme sur l'exemple ci-dessus et sélectionnez l'outil "Raccourcir"

    .

  2. Appuyez sur Entrée et cliquez sur le morceau de ligne que vous souhaitez voir disparaître.

  3. Appuyez sur Echap.

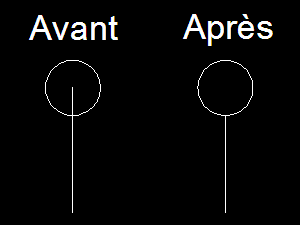

Image utilisateur

La partie de la ligne qui était dans le cercle à bien été supprimée ! Sélectionnez la ligne et cliquez sur la poignée touchant le cercle. Réduisez la ligne de sorte qu'elle ne touche plus le cercle et appuyez sur Echap. Nous allons prolonger cette ligne.

  1. Image utilisateur

    Cliquez sur l'outil "Prolonger"

    .

  2. Appuyez sur Entrée et cliquez sur le côté de la ligne que vous souhaitez prolonger.

  3. Appuyez sur Echap.

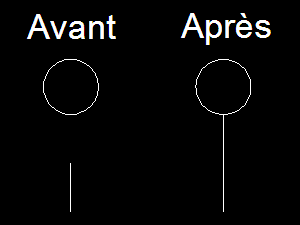

Image utilisateur

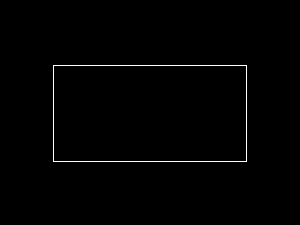

Nous allons voir comment étirer une figure pour la prolonger ou la raccourcir. Pour cela, nous utiliserons un autre outil, mais avant cela, dessinez un carré de 100 unités par 100 unités avec l'outil "Ligne".

Image utilisateur
  1. Image utilisateur

    Cliquez sur l'outil "Etirer"

    .

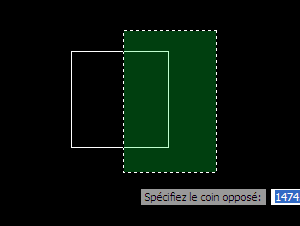

  2. Sélectionnez la partie droite du carré comme sur l'exemple ci-dessus et cliquez sur un coin du carré pour indiquer le point de base de l'étirement.

  3. Déplacez votre souris vers la droite et tapez "100" puis Entrée.

Image utilisateur

Notre figure mesure maintenant 200 unités par 100 unités ! Nous l'avons étiré de 100 unités vers la droite. Nous aurions également pu l'étirer vers la gauche (par exemple de 50 unités) afin de la réduire. Ceci fonctionne dans les deux sens bien évidemment.

Chanfrein et raccord

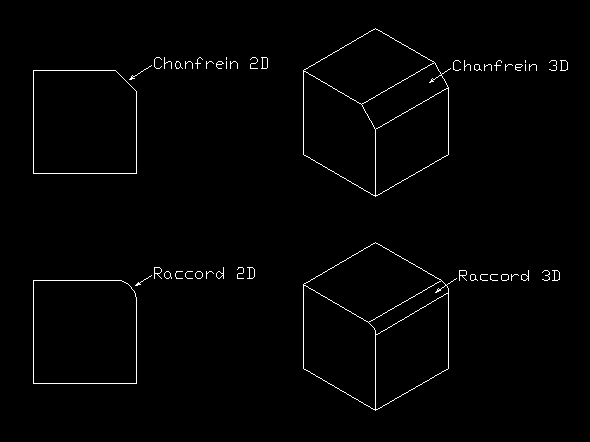

Afin de vous permettre de mieux visualiser ce que sont un chanfrein et un raccord dans AutoCAD, je vous ai préparé une petite illustration rien que pour vous !

Image utilisateur

Les chanfreins et les raccords sont souvent utilisés dans l'industrie pour arrondir ou "casser" un angle vif. Cela peut éviter de graves blessures dans le cas où l'on se cogne maladroitement dessus. Nous allons créer un carré de 50 unités par 50 unités avec l'outil "Ligne".

  1. Image utilisateur

    Cliquez sur l'outil "Chanfrein"

    .

  2. Sélectionnez "Ecart" avec la flèche directionnelle du bas puis tapez 5.

  3. Appuyez 2 fois sur Entrée. Cliquez sur la ligne du haut de votre carré puis sur la ligne de droite.

Image utilisateur

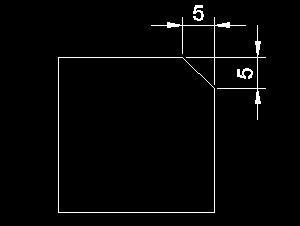

Nous venons de créer un chanfrein de 5 unités par 5 unités. J'ai rajouté la cotation afin de mieux vous rendre compte du résultat ! Je vous ai dit d'appuyer 2 fois sur Entrée car AutoCAD garde en mémoire la dernière valeur entrée. Vous avez tapé 5 puis Entrée pour valider cette valeur. À ce moment-là, la saisie dynamique vous demande d'entrer "l'écart du chanfrein 2e <5.00>"</gras> ! La deuxième valeur est déjà définie sur 5. Il ne vous reste plus qu'a appuyer sur Entrée pour la valider. Vous auriez pu bien évidemment entrer une autre valeur ! C'est vous qui décidez.

Concernant les raccords, c'est grosso modo la même chose à la différence près qu'il n'y a que la valeur du rayon à taper. Redessinez le même carré puis suivez cette procédure :

  1. Image utilisateur

    Cliquez sur l'outil "Raccord"

    .

  2. Sélectionnez "Rayon" avec la flèche directionnelle du bas puis tapez 5.

  3. Appuyez sur Entrée pour valider. Cliquez sur la ligne du haut de votre carré puis sur la ligne de droite.

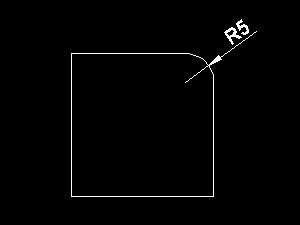

Image utilisateur
Décomposer et modifier polyligne

Le fait de décomposer une figure permet de séparer les objets qui la composent afin qu'ils puissent être sélectionnés un par un. Je vais, pour cela, vous demandez de créer un carré (encore :-° ) avec l'outil "Rectangle".

  1. Sélectionnez votre carré.

  2. Image utilisateur

    Cliquez sur l'outil "Décomposer"

    .

Vous pouvez sélectionner les lignes de votre carré une par une ! Je vais vous montrer la manière de le recomposer. Pour cela, nous allons devoir convertir les lignes en polyligne et les joindre bout à bout.

  1. Image utilisateur

    Cliquez sur l'outil "Modifier polyligne"

    .

  2. Tapez m, appuyez sur Entrée puis sélectionnez tout le carré

  3. Appuyez 2 fois sur Entrée et sélectionner "Joindre".

  4. Appuyez 3 fois sur Entrée pour valider.

Nous avons tapé m pour avoir une sélection d'objets multiples. Dans le cas contraire, nous n'aurions pu sélectionner qu'un seul objet. Ensuite, nous avons appuyé 2 fois sur Entrée. La première fois pour valider le choix de la sélection multiple et la deuxième fois pour valider la conversion des lignes en polylignes. Nous avons ensuite sélectionné "Joindre" afin d'unir toutes les lignes converties en polyligne pour ne former qu'un seul et unique objet.Enfin, nous avons validé la sélection "Joindre", nous avons validé la distance approximative à 0.00 et nous avons appuyé une troisième fois sur Entrée afin de quitter le menu de sélection.

Les outils pour manipuler

Les outils de manipulation d'AutoCAD se situent dans l'onglet "Début" sur "Modification". Voici les principaux outils de manipulation que je vais vous montrer :

Image utilisateurImage utilisateur

Aligner : Permet d'aligner deux figures l'une par rapport à l'autre.

Image utilisateurImage utilisateur

Copier : Permet de copier des objets.

Image utilisateurImage utilisateur

Déplacer : Permet de déplacer un ou plusieurs objets.

Image utilisateurImage utilisateur

Disposition : Permet de mettre un objet au-dessus ou en dessous d'un autre.

Image utilisateurImage utilisateur

Miroir : Permet de créer rapidement la symétrie d'une figure.

Image utilisateurImage utilisateur

Réseau : Permet de créer un réseau d'objets par rapport à un objet d'origine.

Image utilisateurImage utilisateur

Rotation : Permet de faire pivoter une figure à un angle donné.

Déplacer et aligner des objets

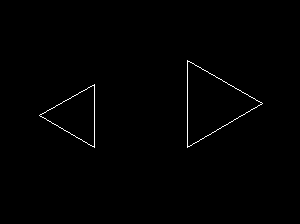

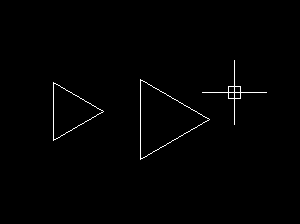

Pour commencer, il va falloir créer 2 objets. Afin d'illustrer au mieux cette méthode, la géométrie de ces 2 objets sera triangulaire. Créez 2 triangles identiques à l'aide de l'outil "Polygone". Voici ce que vous devez avoir :

Image utilisateur
  1. Image utilisateur

    Sélectionnez le triangle de gauche puis cliquez sur l'outil "Aligner"

    .

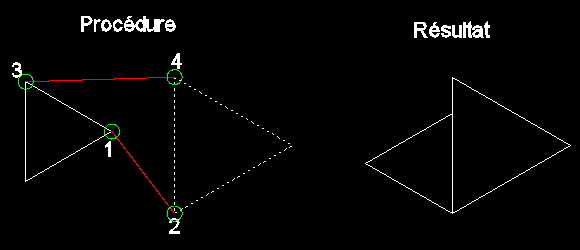

  2. Choisissez le premier point de votre triangle de base (1) puis sélectionnez un point sur l'autre triangle (2) qui sera collé au premier.

  3. Choisissez le deuxième point sur votre triangle de base (3) et enfin le point sur l'autre triangle (4) qui devra correspondre avec le deuxième point du triangle de base.

  4. Appuyez sur Entrée.

Image utilisateur

Pour déplacer un ou plusieurs objets, il faut d'abord les sélectionner.

  1. Sélectionnez le triangle de droite puis cliquez sur l'outil "Déplacer".

  2. Cliquez n'importe où dans "l'espace objet" puis décalez votre souris vers la droite.

  3. Cliquez pour terminer.

Image utilisateur

Voici le résultat du déplacement.

Copie, miroir et réseau

La copie d'objets dans AutoCAD est très efficace ! Il y a plusieurs méthodes. La manière la plus rapide de copier un ou plusieurs objets consiste à faire un classique Ctrl + c et Ctrl + v. Pour ceux qui ne connaissent pas ces raccourcis clavier, il faut sélectionner les objets, appuyer sur les touches Ctrl et C pour copier et coller en appuyant sur Ctrl et V.

L'avantage de cette méthode est qu'elle est très rapide. L'inconvénient est que l'on ne peut pas copier ni coller les objets par rapport à un point précis. Pour faire cela, il nous faut un outil spécifique.

  1. Sélectionnez l'un des triangles de tout à l'heure (ou les deux).

  2. Image utilisateur

    Cliquez sur l'outil "Copier"

    .

  3. Spécifiez le point à partir duquel vous souhaitez coller le ou les objets.

  4. Cliquez pour coller autant d'objets copiés que vous souhaitez. Appuyez sur Echap une fois terminé.

Nous allons maintenant effectuer une symétrie ! Une symétrie sous AutoCAD est une sorte de copier/coller, sauf que le collage est réalisé à l'envers. C'est ce collage un peu spécial qui forme la symétrie de l'objet copié.

  1. Effacez tous les triangles pour n'en garder qu'un seul puis sélectionnez-le.

  2. Image utilisateur

    Cliquez sur l'outil "Miroir"

    .

  3. Cliquez à droite du triangle et dirigez le curseur vers le bas.

  4. Cliquez et appuyez sur Entrée.

Il arrive parfois (pour ne pas dire souvent !) que l'on ait besoin de créer un alignement d'objets en grand nombre. Cet alignement peut être de nature linéaire ou circulaire. On dit que c'est un réseau d'objets. L'outil "Réseau" permet de faire cette copie linéaire ou circulaire d'objets assez facilement.

  1. Commencez par créer un cercle d'environ 20 unités de rayon et sélectionnez-le.

  2. Image utilisateur

    Cliquez sur l'outil "Réseau"

    .

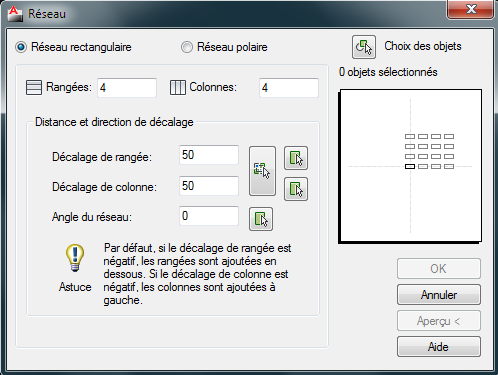

  3. La boîte de dialogue réseau apparaît. Indiquez les mêmes paramètres que sur l'image ci-dessous.

  4. Cliquez sur "Ok".

Image utilisateur

Décortiquons un peu cette boîte de dialogue. Tout en haut, on peut choisir de créer un réseau rectangulaire (linéaire) ou un réseau polaire (circulaire) par rapport à l'objet sélectionné. Le réseau rectangulaire va permettre de copier l'objet source pour le coller plusieurs fois sous forme de rangées et de colonnes. Le réseau polaire va quant à lui effectuer la même opération, mais sous une forme circulaire.

Pour un réseau rectangulaire, on peut de ce fait indiquer le nombre de rangées et de colonnes dont il disposera. On prendra le soin d'indiquer également la distance de décalage entre les rangées et les colonnes. Vu que mon cercle fait 20 unités de rayon (donc 40 de diamètre), j'indique dans les cases appropriées une valeur de 50. Comme ça je suis sûr que mes cercles ne vont pas se chevaucher. La distance qui séparera le centre d'un cercle jusqu'au centre d'un autre cercle sera de 50 unités !

Le décalage c'est bien, mais la direction de collage est toute aussi importante ! J'ai mis 50 dans la case des rangées mais j'aurais pu mettre -50. La différence c'est qu'avec une valeur négative les cercles auraient été copiés en-dessous de mon cercle d'origine et pas au-dessus ! Idem pour les colonnes. Avec une valeur négative mes colonnes auraient été disposées à gauche de mon cercle d'origine. Voici un petit aperçu de ce que donne notre réseau de cercles :

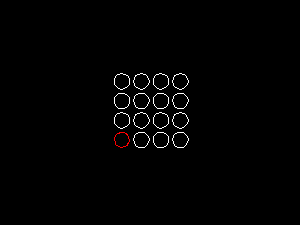

Image utilisateur

Le cercle en rouge correspond à mon objet d'origine ! Maintenant effacez tout les cercles, nous allons créer un réseau polaire !

Pour créer un réseau polaire, nous allons devoir créer un cercle de 20 unités de rayon. Sélectionnez votre cercle ! nous allons ouvrir la boîte de dialogue "Réseau".

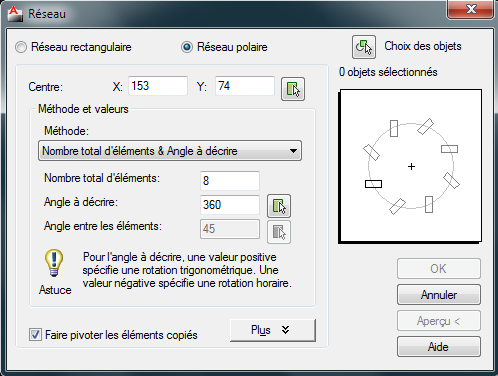

  1. Cliquez sur l'outil "Réseau" et sélectionnez "Réseau polaire".

  2. La boîte de dialogue change d'apparence.

  3. Image utilisateur

    Cliquez sur

    pour choisir le centre du réseau. La distance entre le centre du réseau et votre objet d'origine correspond au rayon sur lequel seront copiés les objets.

  4. Indiquez le nombre total d'éléments (8) et cliquez sur "Ok".

Image utilisateur

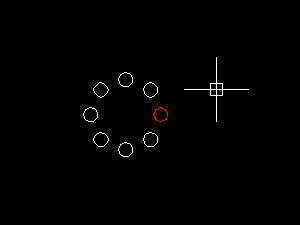

Les cercles se disposent sur 360° à distance égale par rapport au centre spécifié. Plus le centre du réseau sera éloigné de l'objet source et plus le rayon de disposition des objets sera important. Les cercles ont été disposés dans le sens trigonométrique (à l'inverse du sens des aiguilles d'une montre). Ils se situent tous à la gauche de l'objet source. Si on avait voulu les dessiner en partant dans l'autre sens, on aurait indiqué une valeur négative dans l'angle à décrire, soit -360°.

Image utilisateur
Rotation et disposition

Nous pouvons faire pivoter des objets avec l'outil "Rotation". Effaçons notre scène et créons un rectangle.

  1. Image utilisateur

    Sélectionnez le rectangle et cliquez sur l'outil "Rotation"

    .

  2. Spécifiez le point de base de la rotation (J'ai choisi le coin inférieur gauche du rectangle) et déplacez la souris pour faire pivoter le rectangle.

  3. Cliquez pour terminer. Vous pouvez aussi indiquer une valeur d'angle et appuyer sur Entrée pour faire pivoter le rectangle avec précision au lieu de cliquer.

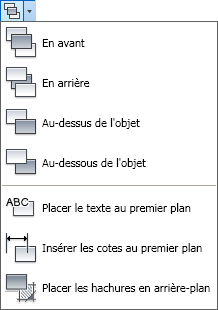

La disposition des objets dans la scène sert à positionner ces objets les uns devant les autres. Cliquez sur le menu de l'outil "Disposition"

Image utilisateur

.

Image utilisateur

Remarquez qu'il y a plusieurs options très intuitives dans ce menu ! Inutile de toutes les décrire ici. Nous allons les utiliser suivant ce que l'on souhaite effectuer. Observez cet exemple :

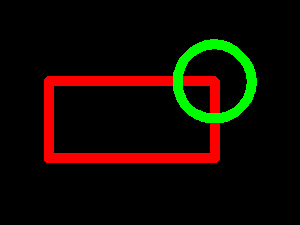

Image utilisateur

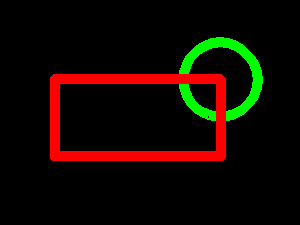

On voit clairement que le cercle se trouve au premier plan ! Si on sélectionne ce rectangle, que l'on déroule le menu des dispositions et que l'on choisit l'option "En avant", le rectangle passera devant le cercle. Voyez plutôt :

Image utilisateur

On utilise cette méthode lors de conceptions conséquentes, pour éviter qu'un trait de cote masque un trait de construction par exemple ! On préférera mettre à ce moment les lignes du dessin en avant plutôt que celles des cotes. Bien sûr, si vous dessinez 3 cercles et 2 traits, il n'est peut-être pas nécessaire d'utiliser la disposition. Après vous faites ce que vous voulez, je ne vous empêche pas ! ;)

Nous en avons terminé avec les principaux outils d'AutoCAD ! Mais attention, il en existe plein d'autres ! :waw: Nous n'avons pas encore vu les outils pour la 3D. Maintenant, en route pour le TP.
