Découvrez les fréquences spatiales et la représentation spectrale

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Dans cette partie, nous présenterons les notions de fréquence spatiale et de filtrage des images.

Le filtrage des images permet d’appliquer un traitement global sur une image pour la modifier. Par exemple, cela permet de supprimer le bruit dans l’image avant de la traiter. Le filtrage est très utilisé en traitement d’image, souvent en pré ou post-traitement, c’est-à-dire en début ou en fin de la chaîne de traitements.

Nous verrons le filtrage linéaire ainsi que quelques filtres non linéaires les plus utiles.

Pour bien comprendre les filtres linéaires, il est important d’assimiler la notion de fréquence spatiale et de représentation spectrale d’une image.

C’est pourquoi ce premier chapitre est consacrée à ces notions.

Notion de fréquences spatiales

Analogie avec les fréquences sonores

Les fréquences sonores sont connues de tous :

  • Les hautes fréquences correspondent aux sons aigus ;

  • Les basses fréquences correspondent aux sons graves.

Dans une image, c’est exactement la même chose, mais au lieu de considérer les variations du signal au cours du temps comme pour le son, on considère les variations spatiales du signal, le long des lignes ou le long des colonnes de l’image.

  • Les hautes fréquences spatiales correspondent à un niveau de gris qui varie fortement sur quelques pixels, par exemple, dans une zone de l’image très texturée.

  • Les basses fréquences spatiales correspondent à une variation lente du niveau de gris, par exemple dans une zone de dégradé.

Exemples de zones d'images contenant des basses et des hautes fréquences spatiales
Exemples de zones d'images contenant des basses et des hautes fréquences spatiales.

Comme on le fait pour le son, on peut analyser une image pour connaître les fréquences que contient l'image.

Décomposition sinusoïdale d'une image

Pour séparer les fréquences contenues dans une image, on va la décomposer en une somme d'images contenant une seule fréquence, qui sont les images sinusoïdales. On parle de décomposition sinusoïdale.

im(x,y)=N1u=0M1v=0a(u,v) cos(2π(uxN+vyM))+b(u,v) sin(2π(uxN+vyM))

où, comme indiqué au premier chapitre,  l'axe x est vertical vers le bas, et l'axe y est horizontal vers la droite, de même pour les axes u et v ,

et où cos(2π(uxN+vyM)) et sin(2π(uxN+vyM)) sont des images sinusoïdales de fréquence spatiale (u,v) , c'est-à-dire que :

  • Les lignes sont des sinusoïdes de période Nu pixel  et de fréquence spatiale uN pixel1 ;

  • Les colonnes sont des sinusoïdes de période Mv pixel et de fréquence spatiale vM pixel1.

Voici des exemples d'images sinusoïdales :

Exemples d'images sinusoïdales
Exemples d'images sinusoïdales

Les pondérations a(u,v) et b(u,v) donnent la contribution de la fréquence (u,v) dans l'image im .

La figure ci-dessous illustre le concept de la décomposition sinusoïdale de façon schématique :

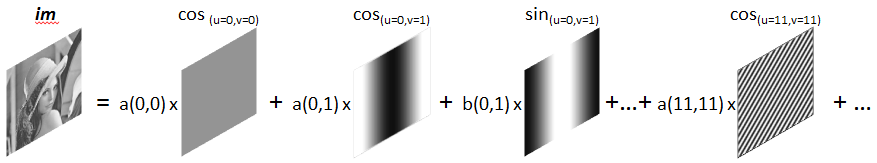

Décomposition sinusoïdale : toute image de taille NxM peut être exprimée comme la somme de NxM images sinusoïdales cosinus et sinus
Décomposition sinusoïdale : toute image de taille NxM peut être exprimée comme la somme de NxM images sinusoïdales cosinus et sinus.

Les fréquences spatiales sont exprimées en pixel1 et sont associées à différents types d’informations dans les images :

  • Les basses fréquences spatiales permettent de représenter les zones avec des variations lentes de luminance : zones unies ou dégradées ;

  • Les hautes fréquences spatiales permettent de représenter les zones avec des variations rapides de luminance : contours, texture… ;

  • La fréquence spatiale u permet de représenter les variations spatiales selon l’axe x, c'est-à-dire les variations le long des colonnes de l’image telles que les contours horizontaux ;

  • La fréquence spatiale v permet de représenter les variations spatiales selon l’axe y, c'est-à-dire les variations le long des lignes de l’image telles que les contours verticaux.

Représentation spectrale d’une image : TFD 2D

Toute image est donc définie par les N×M coefficients de pondération  a(u,v) et  b(u,v) associés aux  N×M images sinusoïdales de fréquences (u,v)u[0,N1N],v[0,M1M] .

L’ensemble de ces  N×M coefficients a(u,v) et b(u,v) constitue la représentation spectrale ou spectre de l’image.

De la même façon que pour un signal 1D, le spectre d’une image numérique se calcule par une transformée de Fourier discrète en 2 dimensions ou TFD 2D.

IM(u,v)=TFD(im(x,y))=N1x=0M1y=0 im(x,y) expj 2π(uxN+vyM)

IM(u,v)=a(u,v)j b(u,v)2

et où j est le complexe unité imaginaire pur.

Avec cette écriture, on obtient un spectre IM(u,v) à valeurs complexes, dont la partie réelle et la partie imaginaire sont directement liées à chaque pondération a(u,v) et b(u,v) (le voir comme une facilité d'écriture et ne pas se laisser impressionner par l'utilisation des complexes !).

 IM(u,v) est défini pour tout u=0,...,N1 et v=0,...,M1.

Le spectre est périodique infini de période N en u et de période M en v. On choisit généralement de le représenter par une seule période centrée en (u=0,v=0), avec u[N2,N21] et v[M2,M21].

Repère fréquentiel (u,v) centré
Repère utilisé pour l'affichage de la TFD : repère (u,v) centré.

 On peut alors montrer que IM(u,v)=IM(u,v) désigne le complexe conjugué. Ainsi, la partie réelle du spectre est paire, et la partie imaginaire du spectre est impaire.

La figure ci-dessous montre le spectre d'une image représenté soit par son amplitude et sa phase, soit par sa partie réelle et sa partie imaginaire.

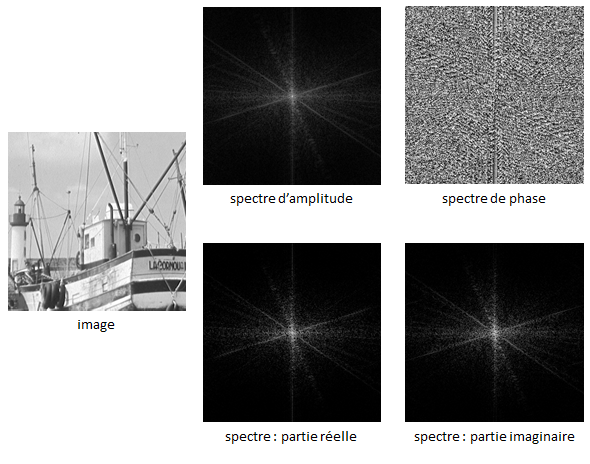

Spectre d'une image : représentation par le spectre d'amplitude et de phase (en haut) ; représentation par la partie réelle et la partie imaginaire (en bas)
Spectre d'une image : représentation par le spectre d'amplitude et de phase (en haut) ; représentation par la partie réelle et la partie imaginaire (en bas).

L’image peut être retrouvée à partir du spectre en appliquant sur le spectre une transformée de Fourier inverse ou TFD1 :

im(x,y)=TFD1(IM(u,v))=1NMN1u=0M1y=0 IM(u,v) expj 2π(uxN+vyM)

Remarque : cette équation est exactement la même que la décomposition sinusoïdale de im, réécrite avec des exponentielles complexes.

Contribution des fréquences spatiales au contenu de l’image

La pondération de chaque fréquence spatiale (u,v) est donnée par la valeur du coefficient à la position (u,v) et (u,v) du spectre, c'est-à-dire la valeur de IM(u,v) et IM(u,v).

Une image sinusoïdale de fréquence (u0,v0) a comme représentation spectrale deux pics de Dirac aux positions (u0,v0) et (u0,v0) : cette image ne contenant qu'une seule fréquence, son spectre ne contient que 2 valeurs non nulles.

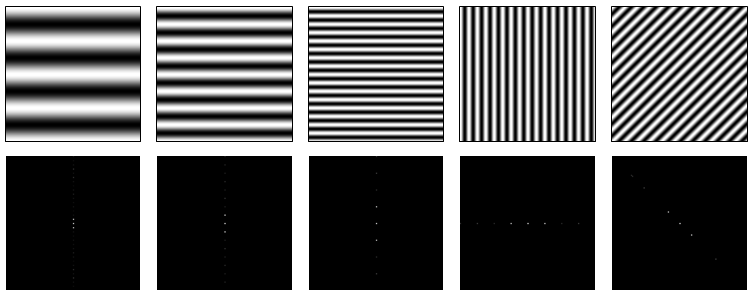

Exemple de spectres d'images sinusoïdales. Pour chaque image, on voit 3 coefficients non nuls dans le spectre : les coefficients qui correspondent à la fréquence de la sinusoïde, et le coefficient central, qui correspond à la fréquence (0,0), et don
Exemple de spectres d'images sinusoïdales.

Dans le spectre d'une image,

  • Les coefficients situés près de l'origine correspondent aux basses fréquences (BF dans l'image ci-dessous) : zones unies, dégradées ;

  • Les coefficients en périphérie du spectre correspondent aux hautes fréquences (HF) : contours, détails ;

  • Les coefficients sur l'axe horizontal correspondent aux contours verticaux ;

  • Les coefficients sur l'axe vertical correspondent aux contours horizontaux.

Les différentes zones du spectre
Les différentes zones du spectre.

On peut donc observer des fortes valeurs dans la direction orthogonale aux contours présents dans l'image : dans le spectre de l'image du pont, ce sont les directions horizontales et verticales ; dans le spectre de l'image du bateau donné plus haut, on observe des pics dans les directions orthogonales aux mâts des bateaux.

Propriétés de la TFD-2D

Ci-dessous, on note par

imIM

le fait que IM est la TFD de im

Symétrie

  • La TFD est symétrique :

IM(u,v)=IM(u,v)

Linéarité

  • La TFD de la somme pondérée de 2 images est la somme de leurs TFD

si

im1IM1    et    im2IM2

alors

  α im1+β im2α IM1+β IM2

Translation

Si on translate une image, sa TFD subit un déphasage

im(xtx,yty)IM expj 2π(u txN+v tyM)

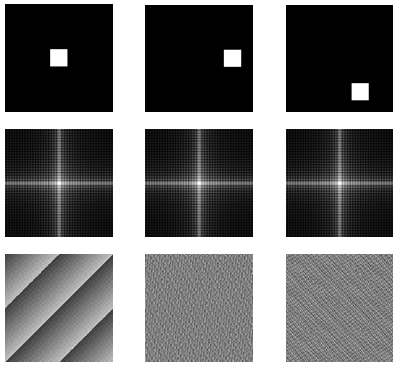

Cette propriété est illustrée sur la figure ci-dessous :

Propriété de rotation : 3 images, leurs spectres d'amplitude et leurs spectres de phase
Propriété de rotation : 3 images, leurs spectres d'amplitude et leurs spectres de phase.

Rotation

Si on applique une rotation à une image, sa TFD subit la même rotation.

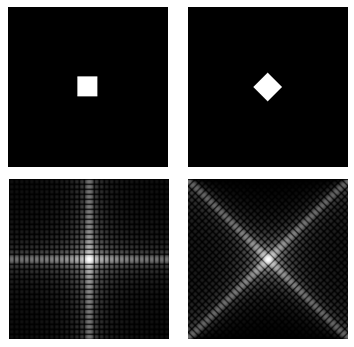

Propriété de rotation : deux images et leur specre d'amplitude
Propriété de rotation : deux images et leurs spectres d'amplitude.

Théorème de convolution

La TFD du produit de convolution de 2 images est le produit scalaire des TFD, et vice versa

im1im2IM1×IM2

et inversement

im1×im2IM1IM2

Cette propriété nous sera très utile pour le filtrage.
