Initiez-vous à la domotique avec Domoticz

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Qu'est-ce la domotique ?

Le mot "domotique" vient de la contraction du mot latin domus (domicile), et de "tique" associé à la technique. La domotique est une spécialité du bâtiment regroupant les techniques permettant de contrôler, d'automatiser et de programmer l'habitat. Elle regroupe et utilise ainsi les domaines de l’électronique, de l’informatique, de la télécommunication et des automatismes.

L'objectif de la domotique est de programmer, de contrôler et d’automatiser, à distance ou sur place, tous les appareils du domicile intégrés au sein du réseau. Le réseau peut être constitué d'éléments avec ou sans fil, afin de recevoir et de transmettre des données entre les différents points de commande et les appareils à contrôler.

La domotique est de plus en plus intégrée dans l'habitat afin de "simplifier" la vie des occupants. Vous pouvez, par exemple, contrôler vos lumières ou vos prises électroniques depuis votre smartphone. Mais la domotique offre aussi la possibilité de définir des scénarios, par exemple, allumer une lumière extérieure pendant 10 minutes quand quelqu'un passe devant un détecteur.

Exemple d'architecture

Un environnement domotique est principalement constitué de 3 éléments :

  • les objets connectés : il s'agit des sondes de relevés (température, humidité, présence), des interrupteurs... que vous souhaitez contrôler ;

  • la box ou passerelle : c'est l'élément qui contrôle vos objets. Il s'agit généralement d'une carte embarquée hébergeant une application de gestion domotique. La box peut être vue comme un routeur qui reçoit, relaie ou envoie des données aux objets connectés ;

  • l'interface de gestion : il s'agit généralement d'une interface web hébergée sur la box domotique. Cette interface permet de visualiser l'état ou le relevé des différents objets, d'envoyer des ordres (allumer/éteindre), ou de construire des scénarios (allumer toutes les lumières pendant 10 minutes).

Vous trouverez sur le marché différents objets intégrables dans un environnement domotique. Certains sont intégrables même si à la base ils n'ont pas été prévus pour cette utilisation, d'autres ne sont utilisables que dans un tel environnement.

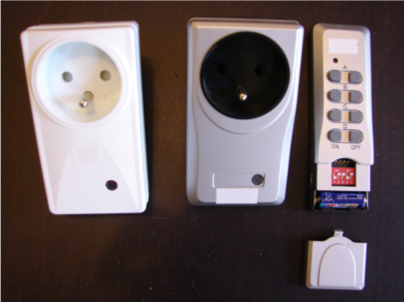

Voici un exemple de prises électriques qui sont vendues dans un lot de 3 prises et une télécommande RF433 et qui coûtent moins de 10 €. Dans un environnement classique, vous contrôlez ces prises avec la télécommande fournie et la seule possibilité offerte est d'allumer ou d'éteindre les prises. Une fois intégrées dans un environnement domotique, vous pouvez gérer ces prises depuis votre box, mais aussi depuis un smartphone, et ceci sans forcément être chez vous. En effet, vous pouvez accéder à distance à votre box et gérer les appareils connectés à ces prises.

Prise électrique RF433
Prises électriques RF433

Continuons avec nos prises électriques. Voici une version avancée qui utilise le protocole Z-Wave. En plus de gérer la fonction allumé/éteint, cette prise fournit différentes informations sur la consommation énergétique. Contrairement à la prise précédente, cette version permet aussi de gérer son état. Ainsi, la box peut l'interroger pour savoir si elle est allumée ou éteinte. Mais cette prise est aussi un relais Z-Wave qui permet d'étendre la portée de votre réseau Z-Wave. Bien sûr, tout ceci a un coût : une telle prise coûte 50 €.

Prise zwave
Prise Z-Wave

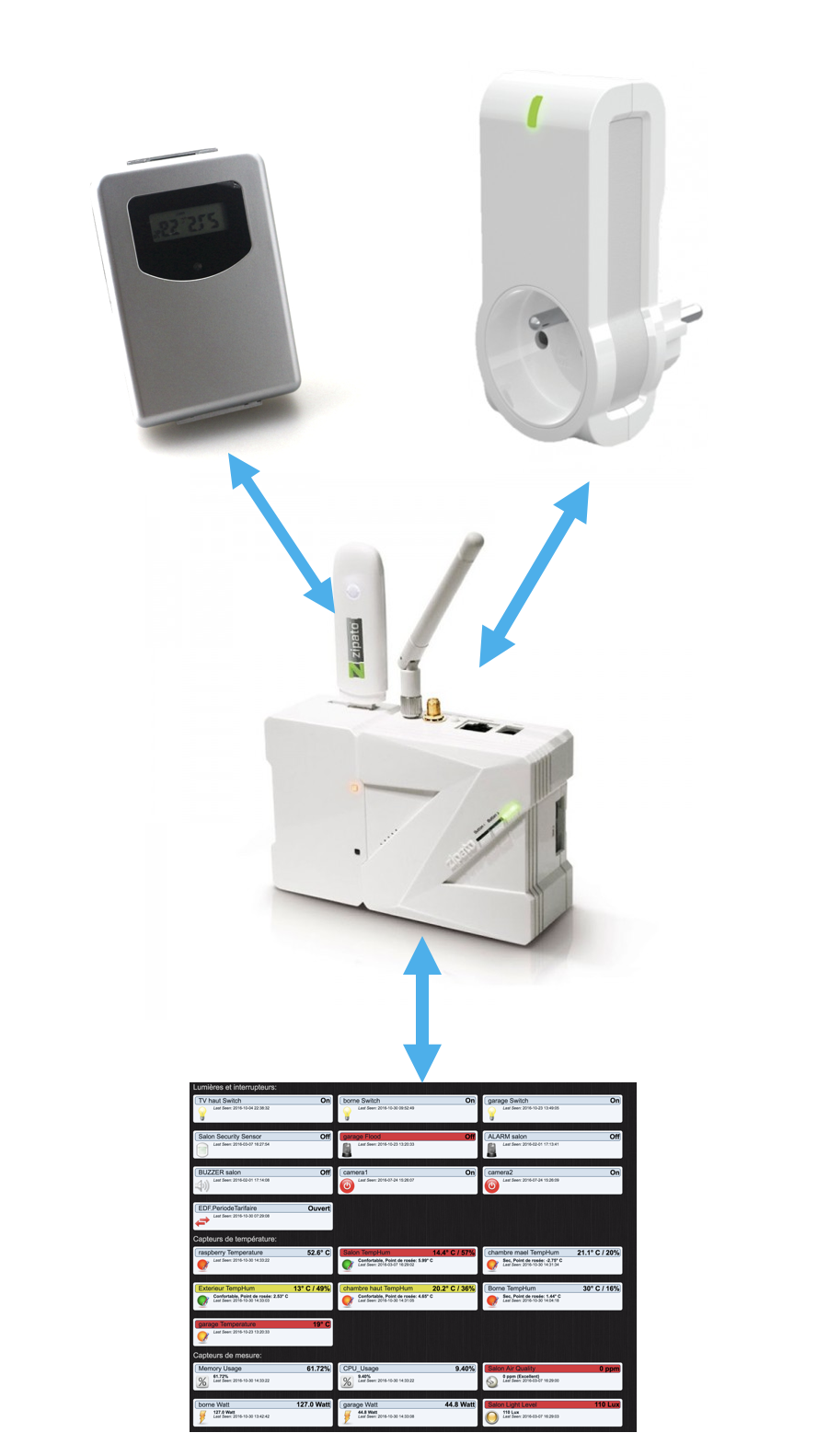

Voici un schéma simple d'une architecture domotique avec, en son centre, la box domotique. Cette box reçoit des informations d'un capteur de température/humidité (à gauche) ou envoie des ordres (allumer/éteindre) à une prise connectée (à droite). Ces 2 objets sont connectés en sans-fil à la box (RF433 pour le capteur, wi-fi pour la prise). L'interface (en bas) utilisateur permet de gérer les différents objets de votre réseau. Cette interface peut être hébergée sur la box ou sur un ordinateur.

Exemple d'architecture domotique
Exemple d'architecture domotique

Le logiciel Domoticz

Domoticz est un logiciel open source de gestion domotique. Ce logiciel, installable sous Linux ou même Windows, gère la grande majorité des protocoles existants et est totalement gratuit. Il offre de nombreuses possibilités :

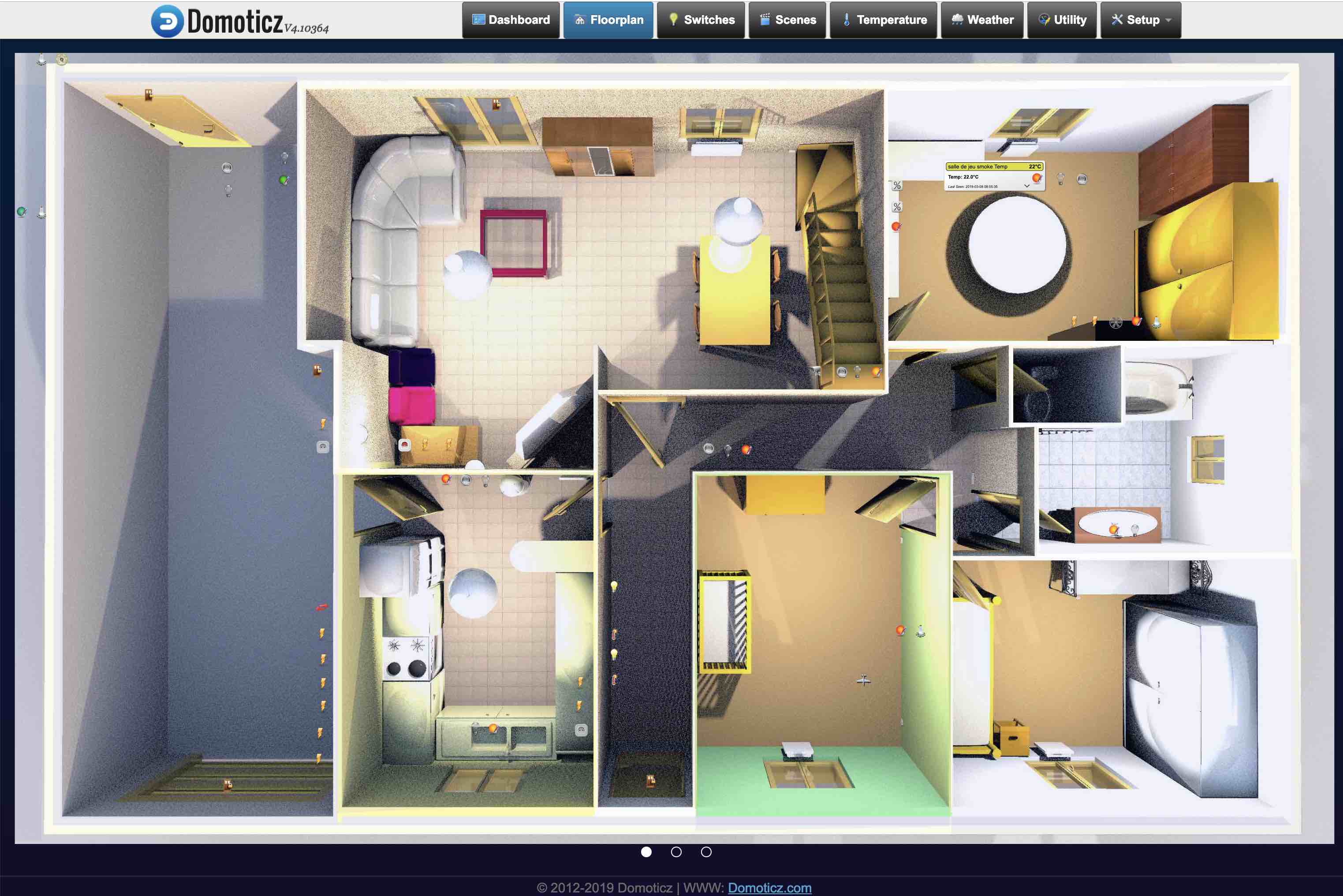

Voici un exemple de plan d'habitation intégré à Domoticz. En plus de connaître la position de vos objets, vous pouvez connaître leurs états.

Plan d'habitat dans domoticz
Plan d'habitat dans Domoticz

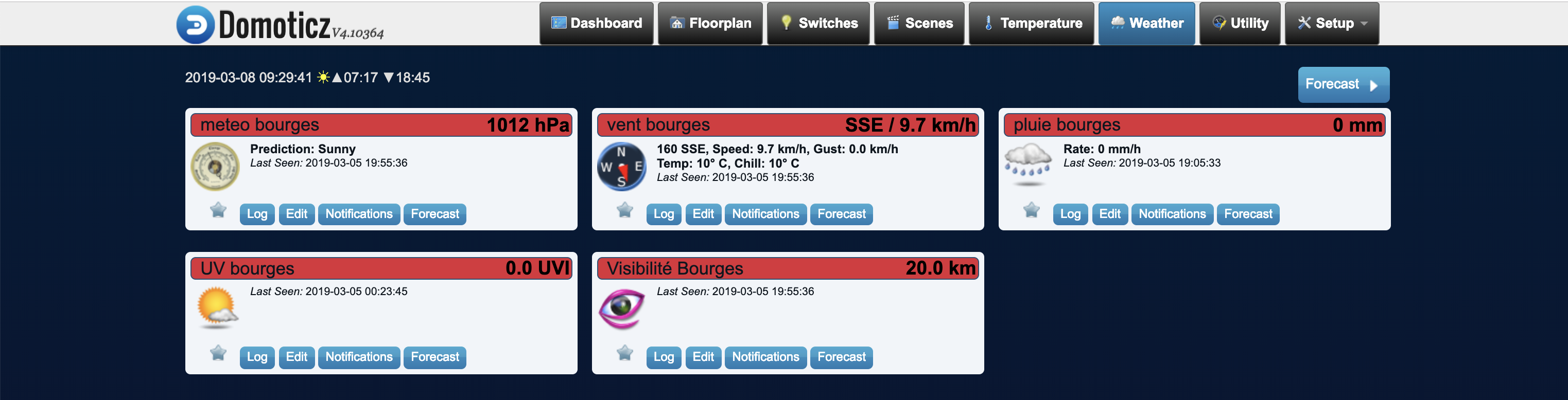

Voici un exemple de capteur que vous mettrez en place dans la suite de ce chapitre. Il s'agit d'information provenant de la station météo la plus proche de votre habitation (ou votre propre station). À quoi cela peut-il servir ? Par exemple, à fermer des fenêtres s'il commence à pleuvoir, ou baisser un store si l'indice d'UV est trop important.

Relevé météo
Relevé météo

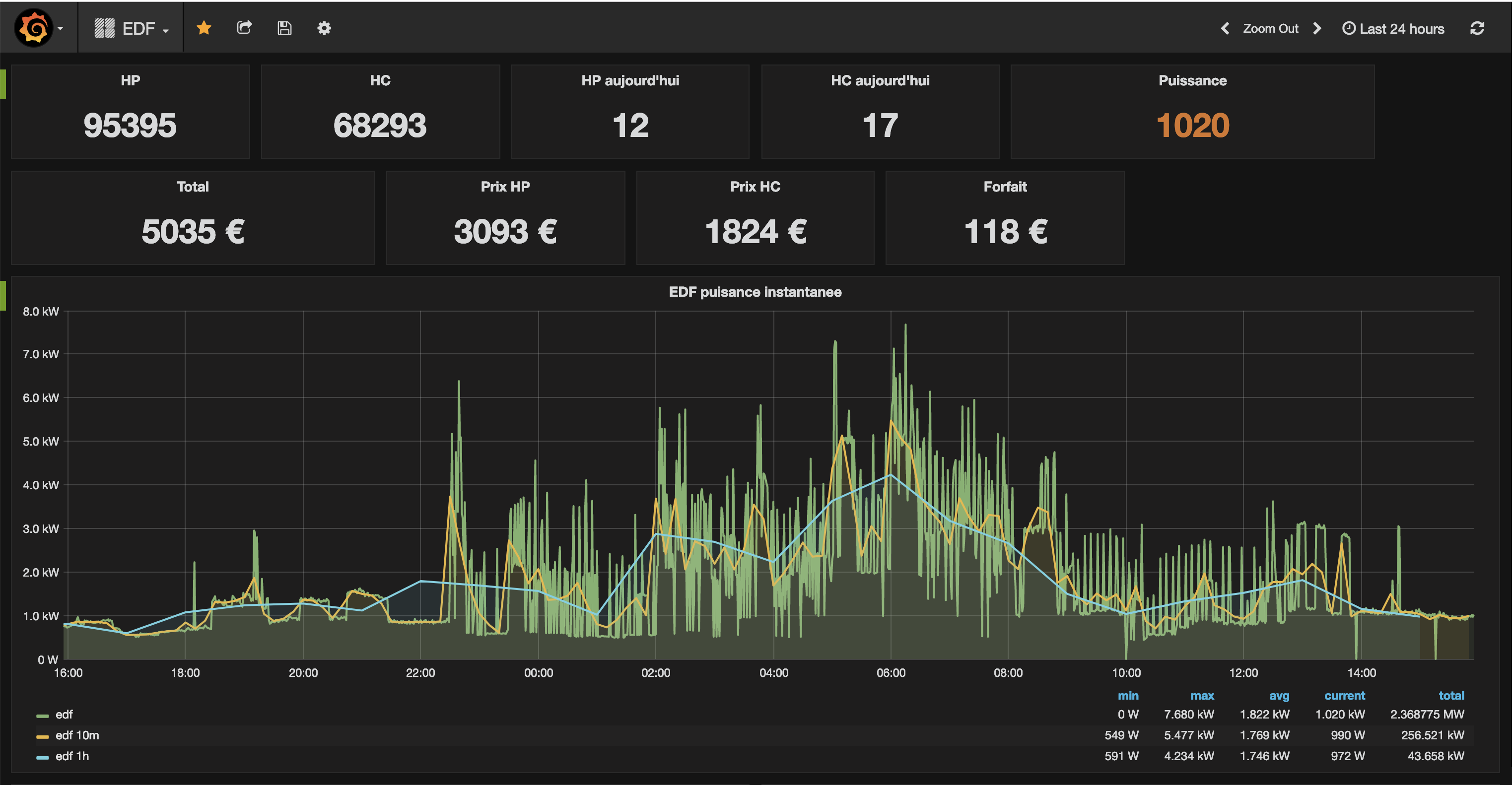

Vous connaissez le compteur EDF Linky ? Ce compteur permet de suivre en temps réel sa consommation et d'avoir accès à ses relevés de consommation. Voici une version équivalente pour un compteur classique (non Linky) qui utilise le port de télérelevé présent sur votre compteur.

Relevé électricité
Relevé électricité

Vous venez d'avoir un petit aperçu de ce qu'est la domotique. Une box domotique coûte actuellement plus de 200 €, et nécessite parfois un forfait pour l'hébergement des données et de l'interface utilisateur. Donc, comment faire moins cher ?

Il est temps de transformer notre Raspberry PI en box domotique, grâce au logiciel Domoticz.
