Ajoutez des sondes dans Domoticz

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Processus d'ajout d'une sonde dans Domoticz

Domoticz vous offre la possibilité de gérer vos capteurs/sondes et les données remontées via une interface web. La procédure d'ajout de nouveau matériel est simple et se déroule en 3 étapes :

  1. Ajout et configuration du matériel

  2. Ajout des périphériques fournis par le matériel, afin de récupérer et d'enregistrer les relevés.

  3. Sélection des périphériques préférés pour les faire apparaître dans le dashboard.

Continuons avec deux exemples. Le premier vous permettra de monitorer votre Raspberry PI en récupérant ses informations d'utilisation. Le second consiste en l'intégration des données météo de votre ville.

Ajoutez une sonde système sous Domoticz

En guise de dernier chapitre, je vous propose de débuter avec Domoticz et d'intégrer deux sondes dans votre box domotique.

Commençons par ajouter une sonde qui vous permettra de récupérer des informations sur la Raspberry PI (température, utilisation...). Pour cela, ouvrez un navigateur et connectez-vous à l'interface web de Domoticz :

http://IP_DE_VOTRE_RPI:8080

Afin d'ajouter une sonde de monitoring système, cliquez sur Setup->hardware, puis choisissez comme type de sonde : Motherboard sensors. Renseignez le nom de la sonde, par exemple raspberry-domoticz, et finalement ajoutez la sonde en cliquant sur Add.

Lorsque votre sonde a été ajoutée, vous devez obtenir ceci :

Ajout d'une sonde matériel
Ajout d'une sonde matériel

Une fois votre matériel ajouté, rendez-vous dans le menu Setup -> Device afin d'accéder aux nouveaux périphériques. Vous avez maintenant accès à une liste correspondant aux sondes que votre matériel gère. Afin d'ajouter une sonde à votre interface Domoticz, cliquez sur la flèche verte (add device) ; la flèche passe alors au bleu. Faites ceci pour chaque sonde afin d'obtenir :

Ajout des périphériques
Ajout des périphériques

Vos sondes sont maintenant disponibles dans l'onglet Utility, et les données relevées par vos sondes sont désormais enregistrées dans la base de données de Domoticz.

Afin d'ajouter vos sondes dans l'écran d'accueil de Domoticz (onglet Dashboard), cliquez sur l'étoile. L'étoile passe ainsi au jaune pour indiquer que la sonde est visible directement depuis le dashboard. Faites ceci pour toutes les sondes, afin d'obtenir :

Ajout des sondes sur le dashboard
Ajout des sondes sur le dashboard

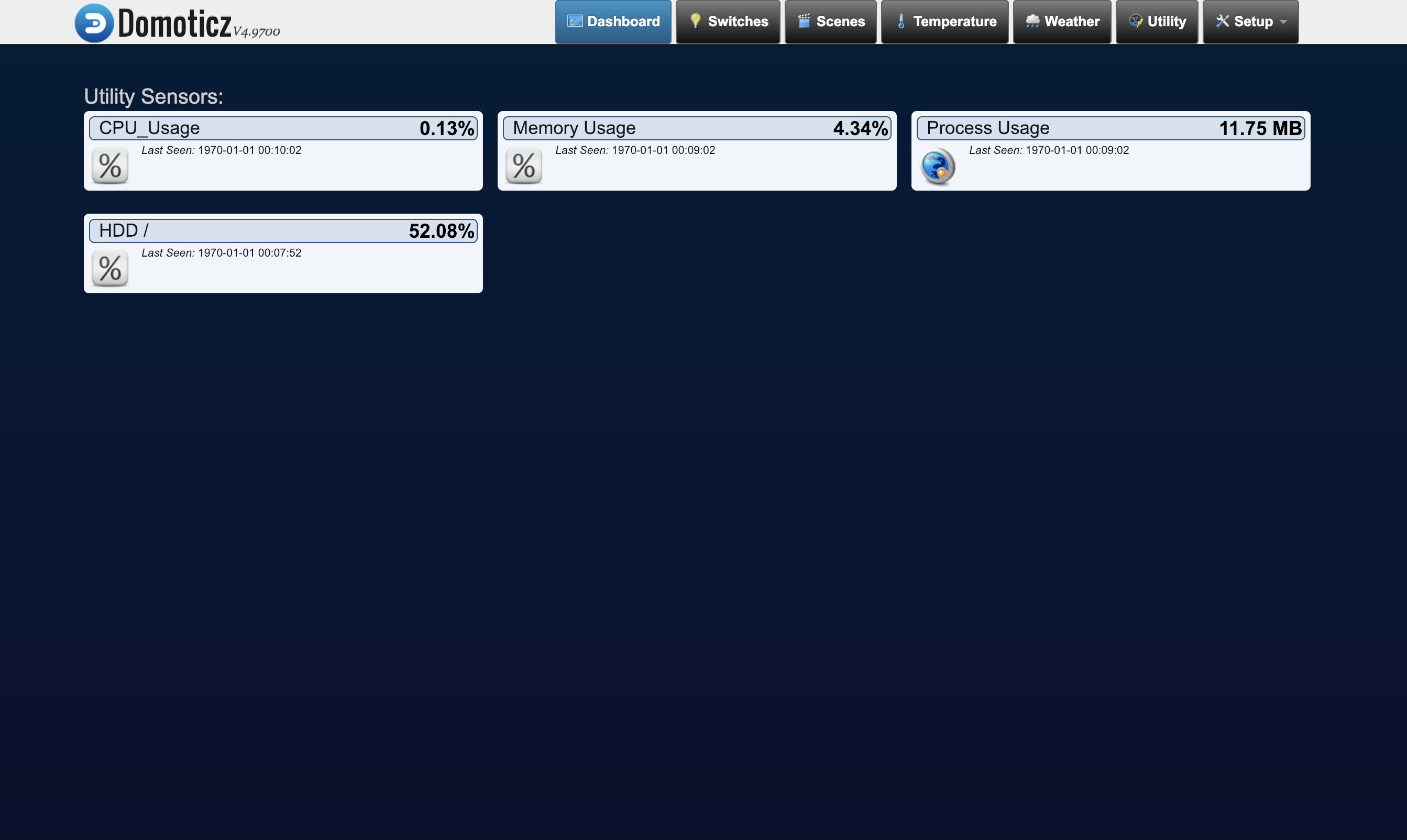

Cliquez sur l'onglet Dashboard : vous avez maintenant accès aux sondes sur la page d'accueil et avez ainsi des informations sur l'état de votre système :

Page d'accueil de Domoticz
Page d'accueil de Domoticz

Ajoutez une sonde météo sous Domoticz

Je vous propose maintenant d'ajouter une sonde afin de visualiser les informations météo de votre ville. Cette sonde va récupérer diverses informations météo (température, vitesse du vent...)  auprès d'une station météo, et vous pourrez ainsi les afficher dans Domoticz. Commencez par créer un compte sur Weather Underground, comme indiqué ici : https://www.domoticz.com/wiki/Virtual_weather_devices

Comme dans l'exemple précédent, commencez par ajouter un nouveau matériel dans l'onglet  Setup -> Device. Choisissez comme type Weather Underground et fixez un nom. Indiquez ensuite la clé d'API  que vous avez obtenue sur le site de Weather Underground et la ville concernée (dans mon cas, il s'agit de Bourges). Finalement, cliquez sur Add :

Ajout d'une sonde météo
Ajout d'une sonde météo

En vous rendant dans l'onglet Utility, vous avez maintenant accès à de nouveaux périphériques qui correspondent aux informations remontées par la station météo sélectionnée. Ajoutez tous ces périphériques en cliquant sur la flèche verte :

Ajout des sondes de la station météo.
Ajout des sondes de la station météo.

En vous rendant dans l'onglet Weather, vous pouvez maintenant mettre dans le dashboard les informations qui vous intéressent en cliquant sur l'étoile

Ajout des informations météo au Dasboard
Ajout des informations météo au dashboard

Finalement, en revenant dans l'onglet Dashboard, vous avez maintenant accès à vos informations matériel et météo :

Page d'accueil de Domoticz
Page d'accueil de Domoticz

Allez plus loin

Votre box domotique est pleinement fonctionnelle. Mais comme vous pouvez le remarquer, nous n'avons pas ajouté de sonde physique, comme un capteur de température, une interrupteur... afin de ne pas complexifier ce cours. Pour terminer, je vous propose deux projets qui vous permettront de créer, à bas coût, des sondes/capteurs pour votre installation.

RFLink

RFLink, disponible sur http://www.rflink.nl/blog2/, est un composant qui se connecte en USB à votre Raspberry, afin d'ajouter des appareils gérés en radio fréquence via Domoticz. Ce projet vous propose de concevoir votre émetteur/récepteur RF en utilisant une Arduino MEGA. Vous pourrez ainsi intégrer dans Domoticz la gestion des périphériques les plus courants, tels que des prises connectées, des stations météo, des interrupteurs, des détecteurs de passage... qui sont généralement en RF433. Le coût de fabrication du RFLink est d'environ 15 €.

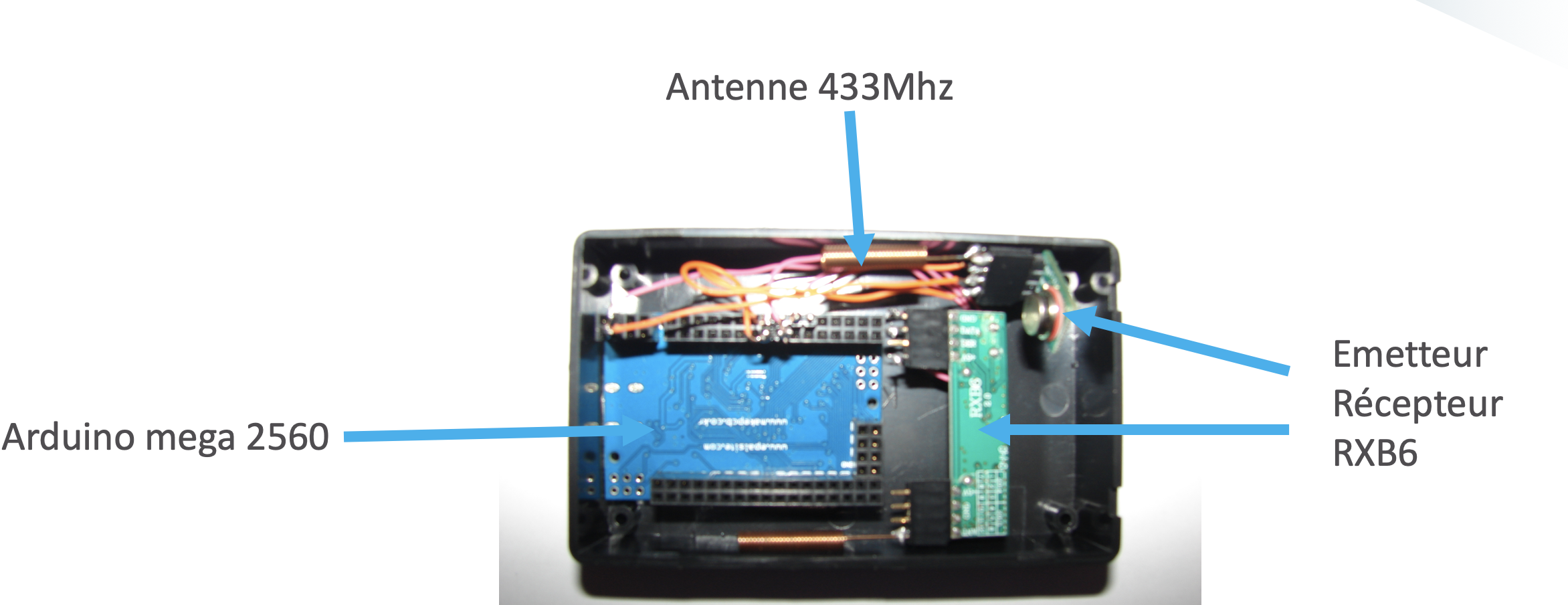

Boitier rflink
Boitier RFlink

MySensors

Le projet MySensors, disponible sur https://www.mysensors.org, offre la possibilité de créer des capteurs/sondes à partir d'Arduino Nano, en utilisant l'API MySensors comme code de base. Vous trouverez sur le site des exemples de capteurs prêts à intégrer, avec les schémas de branchement et le matériel nécessaire. Vous pourrez ainsi concevoir votre propre capteur de température/humidité, un détecteur de mouvement, un pluviomètre, un interrupteur ou même un détecteur de taux de poussière. Une Arduino Nano coûte actuellement 2-3 €, vous pourrez ainsi concevoir des sondes pour moins de 10 €.

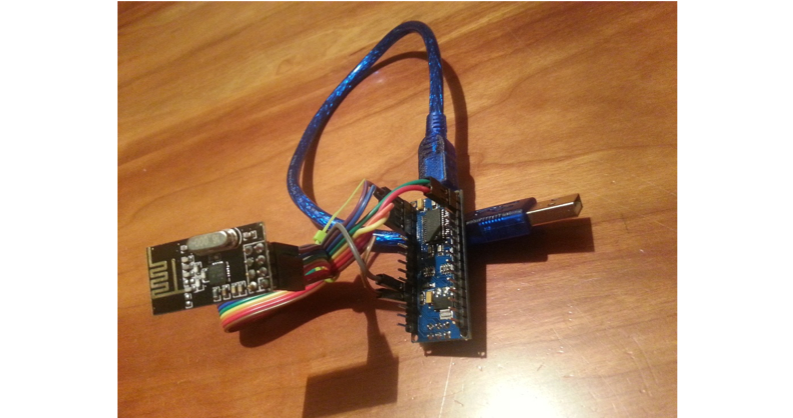

Passerelle MySensors
Passerelle MySensors

Vous êtes arrivé à la fin de ce cours ! Vous devez maintenant être capable de :

  • Installer une chaîne de compilation croisée

  • Installer une version ARM de Linux

  • Utiliser l’émulateur QEMU

  • Créer un Microlinux avec Builroot

  • Créer un Microlinux pour Raspberry PI

  • Configurer une chaîne de cross-compilation

  • Générer une image Microlinux pour Raspberry PI 3 avec Buildroot

N'oubliez pas de réaliser les exercices à la fin de chaque partie pour valider ces compétences. C'était un plaisir de vous accompagner tout au long de ce cours.

Je vous souhaite une très bonne continuation dans tous vos projets !
