Saurez-vous conditionner un capteur ?

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Compétences évaluées

  • Concevoir une chaîne d’utilisation d’un capteur analogique ou numérique
  • Question 1

    Soit la recopie d’écran d’oscilloscope ci-dessous. Qui dit vrai ?



    • Le signal de sortie est plus faible que le signal d’entrée.

    • Le signal de sortie est 10 fois plus grand que le signal d’entrée.

  • Question 2

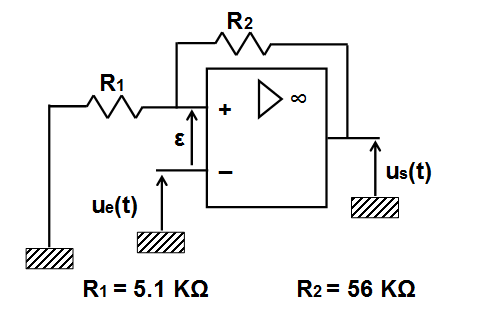

    En pensant réaliser un montage amplificateur (tensions de saturation égales à -12V et +12V), une erreur sur le signe du feedback conduit au montage ci-après, connu sous le nom de montage trigger inverseur.

    Quelle est l’évolution temporelle du signal Us(t) pour une entrée de type . On supposera qu’à t=0, Us(t=0)=-USAT. Quelle est la bonne réponse ?

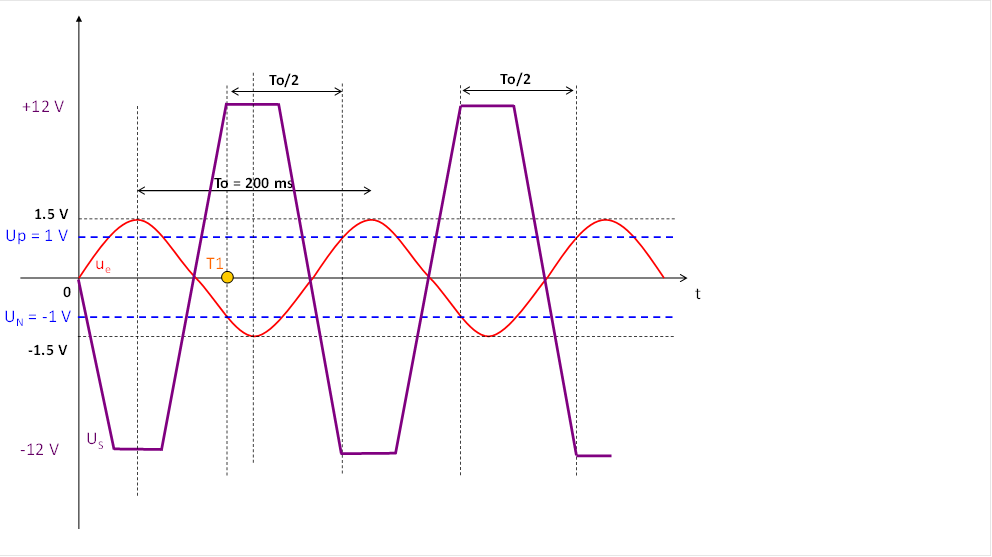

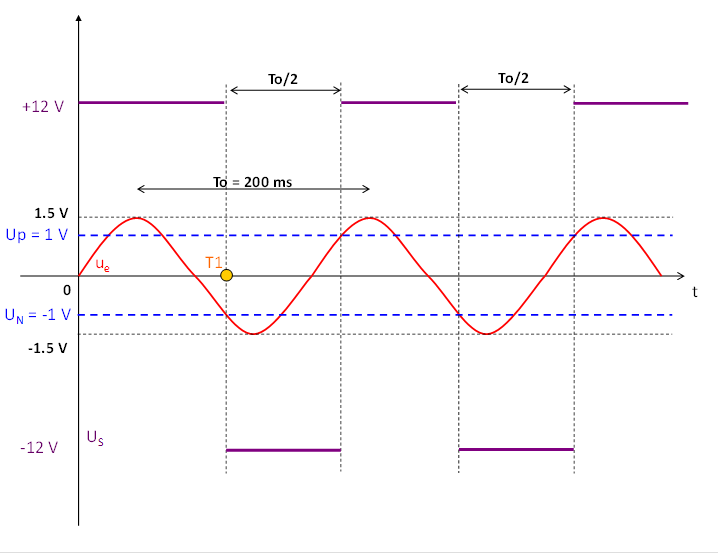

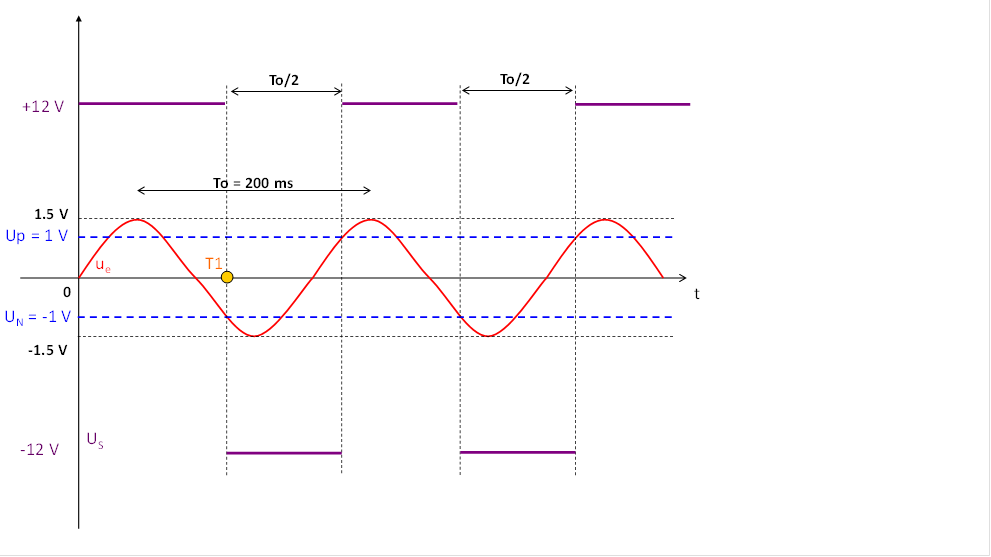

    • Réponse A

    • Réponse B

    • Réponse C

  • Question 3

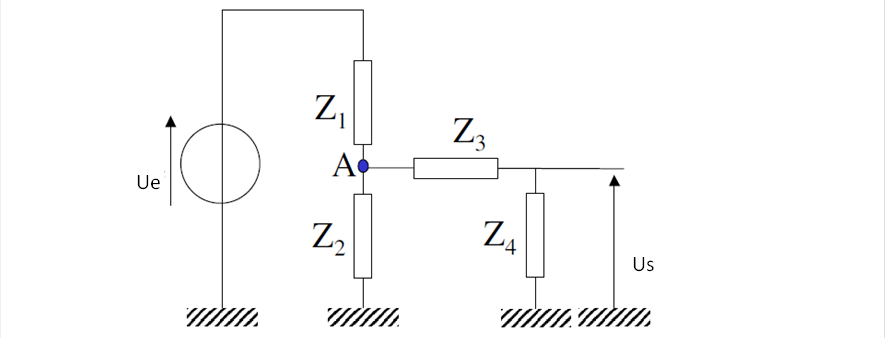

    On considère le schéma ci-après, pour lequel on demande de calculer la fonction de transfert avec Z1=Z2=Z3=R= 10kΩ et Z4 est un condensateur de capacité C=100nF.

    En régime continu, pour une tension constante ue(t)=E, que vaut us(t) ?



    • Us(t)=E

    • Us(t)=E/2

    • Us(t)=E/3

    • Us(t)=0
