Avez-vous bien saisi les méthodes d'interfaçage électronique ?

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Compétences évaluées

  • Énoncer le principe de CAN et des protocoles de configuration des capteurs numériques
  • Dimensionner l’architecture de traitement analogique du signal (fonction de transfert)
  • Question 1

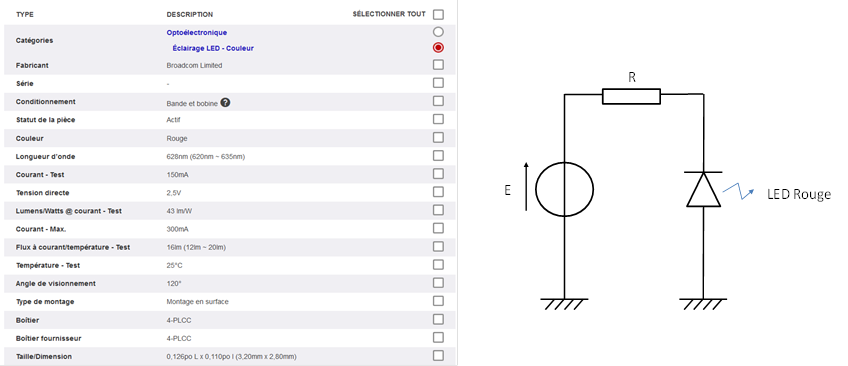

    On réalise le montage suivant pour contrôler une LED rouge, fabricant Broadcom, référence ASMT-QRBD-AEF0E, avec des éléments dimensionnels et le câblage associé.

    Les affirmations suivantes sont-elles vraies ?

    • Quelle que soit E positive, la LED ne s’éclairera jamais.

    • La LED ne n’éclairera que si E est négative.

    • La LED ne s'éclairera que si E est négative et si, en valeur absolue, elle est supérieure à 2.2V.

  • Question 2

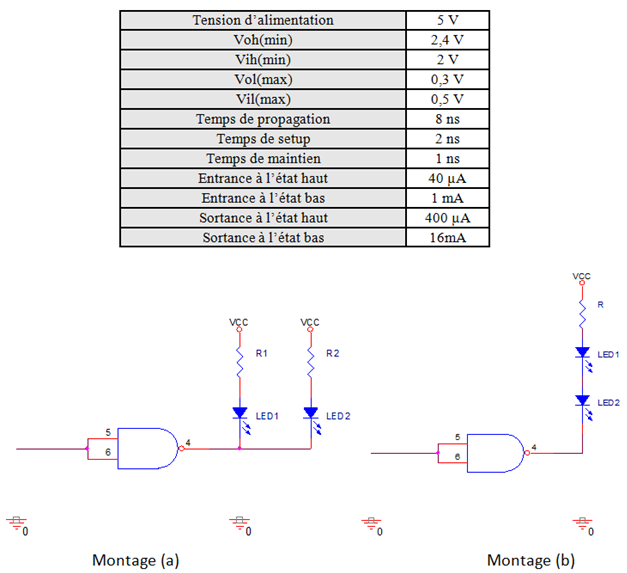

    On effectue le montage ci-après, en utilisant 2 diodes LEDs connectées en sortie d’une porte NAND dont le câblage est donné.

    Identifiez le ou les bonnes affirmations (en supposant que chaque LED nécessite 10mA pour assurer sa fonction « lumière ») :

    Attention, plusieurs réponses sont possibles.
    • Les LEDs peuvent s’éclairer si un « 0 » logique est en entrée des portes NAND.

    • Les LEDs peuvent s’éclairer si un « 1 » logique est en entrée des portes NAND.

    • Le montage (a) consomme plus de courant que le montage (b).

    • Le montage (a) consomme moins de courant que le montage (b).

    • Le montage (a) ne pourra jamais fonctionner.

  • Question 3

    On dispose de portes logiques en technologie TTL, avec la désignation OC (Open Collector) ou Tottem-Pole.

    Peut-on réaliser sans risque la connexion des sorties :

    • quel que soit le type de portes logiques ?

    • uniquement si les portes sont de même type ?

    • uniquement si les portes ne sont que de type OC ?

    • uniquement si les portes ne sont que de type Tottem-Pole ?
