Pensez-vous maîtriser les sources d'énergie ?

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Compétences évaluées

  • Dimensionner les éléments de recharge, avec ou sans fil, d’une batterie
  • Question 1

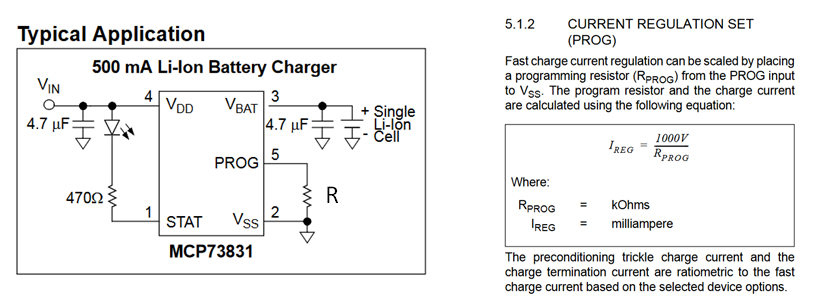

    On souhaite recharger une batterie Lipo sous un courant de 500mA. La note d’application du MCP73831 est reprise ci-après.

    Identifiez la ou les bonnes affirmations.



    Attention, plusieurs réponses sont possibles.
    • Une résistance de 1kΩ est interdite, car le courant de charge serait hors spécification du composant.

    • Une résistance de 4kΩ permet une charge à I=250mA.

    • Une résistance de 4kΩ permet une charge à I=25mA.

    • Une résistance de 4Ω permet une charge à I=250mA.

  • Question 2

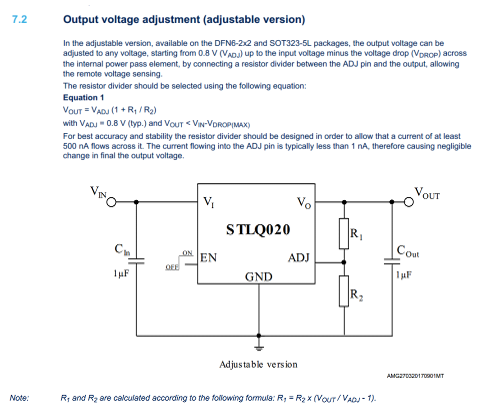

    On réalise un montage à base du LDO de la famille STL020 « 200 mA ultra-low quiescent current LDO », dont on a extrait le schéma de la note d’application.

    On souhaite réguler la sortie à 3.3V.

    Le datasheet informe des caractéristiques du LDO en indiquant ces informations :

    •  Vinput between 2V to 5.5V and typical dropout voltage at maximum load is 160 mV.

    Attention, plusieurs réponses sont possibles.
    • À cause du dropout, la tension d’entrée vaut nécessairement 3.46V.

    • La tension d’entrée est forcément supérieure à 3.46V.

    • Le rapport des résistance R1/R2 vaut approximativement 2.75.

    • Le rapport des résistance R1/R2 vaut approximativement 3.75.

  • Question 3

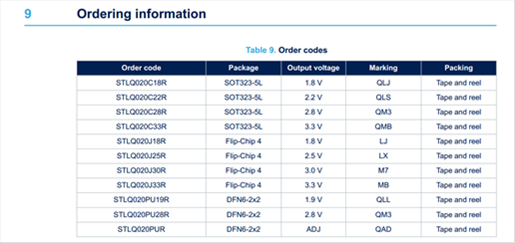

    On effectue la commande de la référence STLQ020C22R et un câblage avec R1/R2 =2.75. La tension d’entrée valant 4.5V en entrée, combien mesure t-on en sortie du montage ?



    • 4 .5V

    • 3.3V

    • 2.2V
