Prêt pour évaluer une transmission sans fil ?

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

Compétences évaluées

  • Choisir une antenne pour dimensionner et optimiser un bilan de liaison
  • Concevoir une liaison sans fil pour la transmission des données
  • Question 1

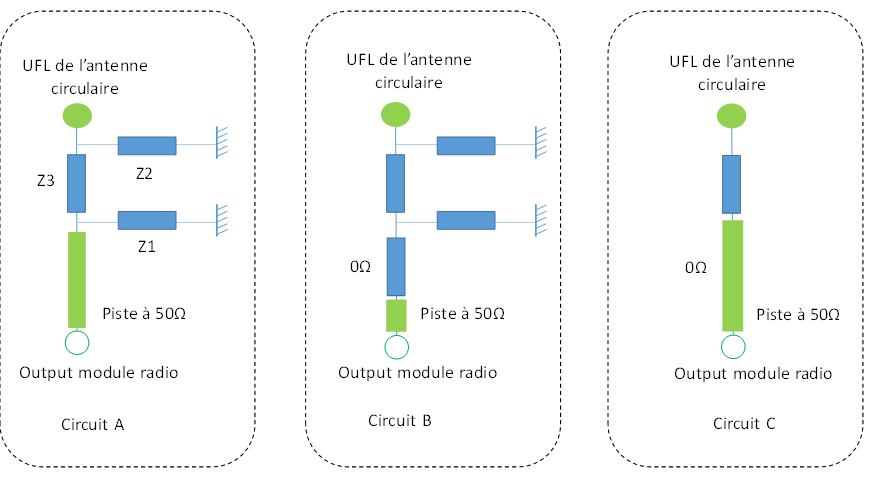

    On souhaite adapter en impédance l’antenne au transceiver radio fréquence en insérant « un Pi de matching ». Une seule de ces trois configurations convient. Identifiez-la et justifiez.

    • Circuit A

    • Circuit B

    • Circuit C

  • Question 2

    Lorsqu’on pense « service » et données transmises par onde radio, on se trouve nécessairement confronté à des affirmations, des erreurs ou des évidences. Identifiez les affirmations correctes.

    Attention, plusieurs réponses sont possibles.
    • Pour un transceiver donné, en augmentant le débit de transmission, on augmente la portée radio.

    • Pour un transceiver donné, en augmentant le débit de transmission, on diminue la portée radio.

    • Pour un transceiver donné, en augmentant le courant consommé, on augmente potentiellement la distance de portée.

    • Pour un transceiver donné, en augmentant le débit, on diminue la consommation électrique.

  • Question 3

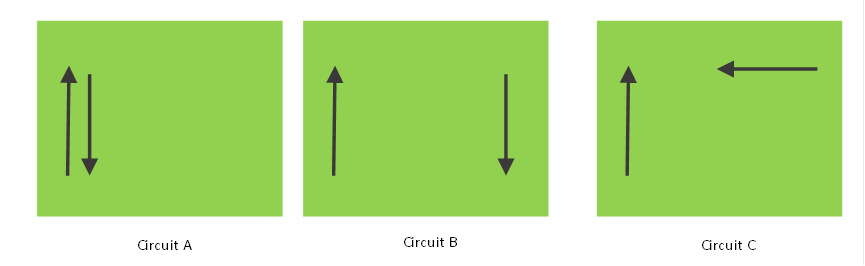

    On doit concevoir une carte électronique avec deux canaux radio dans quasi la même bande de fréquence. La polarisation des antennes étant indiquée par des flèches, laquelle des configurations vous semble la plus pertinente ?

    Attention, plusieurs réponses sont possibles.
    • Circuit A

    • Circuit B

    • Circuit C
