Dans les deux prochains chapitres, nous allons modéliser notre première scène comportant une table, avec deux murs et un sol.

« Pourquoi une table ? » me demanderez-vous.
Eh bien, la table est très souvent choisie comme exemple d'une modélisation simple, pour débutants.
Elle va nous permettre de découvrir quelques outils fondamentaux de Blender et de revoir un peu tout ce que nous avons appris.

Avant de modéliser quoi que ce soit, il faut savoir où l'on va. En l’occurrence, tout le monde sait ce qu'est une table mais, pour un objet plus complexe, il est souvent recommandé d'utiliser des images de référence, ou blueprints.
Dans notre cas, nous allons nous lancer dans une table à quatre pieds et à plateau rectangulaire, très classique.

En piste !

Forme générale

Pour la forme générale de notre table, nous allons partir du cube de départ. Cliquez surFile>New.

On va aplatir le cube suivant l'axe z pour avoir un plateau carré, et l'étirer suivant l'axe des x pour avoir notre forme rectangulaire.
Pour cela, on va utiliser les widgets, avec l'outilSize, en mode objet.

Placez-vous en vue de face (touche 1), en vision orthonormée (touche 5) (voir figure suivante).
Zoomons un peu, pour bien voir notre cube.

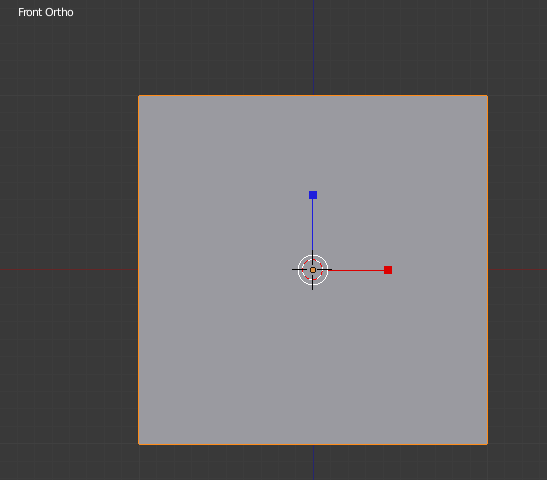

Notre cube en vue de face, vision orthonormée
Notre cube en vue de face, vision orthonormée

Aplatissez le cube suivant l'axe Z.
Comme je vous l'ai indiqué dans les chapitres précédents, on va cliquer sur la branche bleue et descendre la souris, mais cette fois-ci en maintenant enfoncée la touche Ctrl.

On va rendre la dimension Z du cube dix fois plus petite.
Descendez votre souris jusqu'à atteindre la valeur 0.1 en bas à gauche de la fenêtre 3D (voir figure suivante).

Diminuez la dimension Z jusqu'à 0.1
Diminuez la dimension Z jusqu'à 0.1

Nous avons maintenant un plateau de table carré. Seulement nous, nous voulons qu'il soit rectangulaire !
Rien de plus simple, on va encore utiliser les widgets en modeSizeet étirer cette fois suivant l'axe X.

Plaçons-nous en vue de dessus (touche 7) et, avec la touche Ctrl enfoncée, cliquons sur la branche rouge pour la déplacer vers la droite jusqu'à ce queScalesoit à2.000.

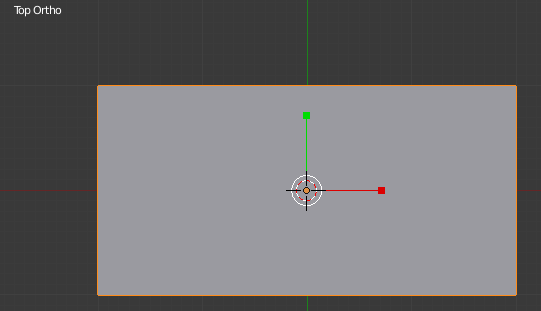

Relâchez la touche Ctrl. Votre « cube » devrait ressembler à celui de la figure suivante.

Nous avons maintenant un beau rectangle !
Nous avons maintenant un beau rectangle !

Mettez-vous en vue caméra avec la touche 0 pour mieux apprécier votre travail (voir figure suivante).

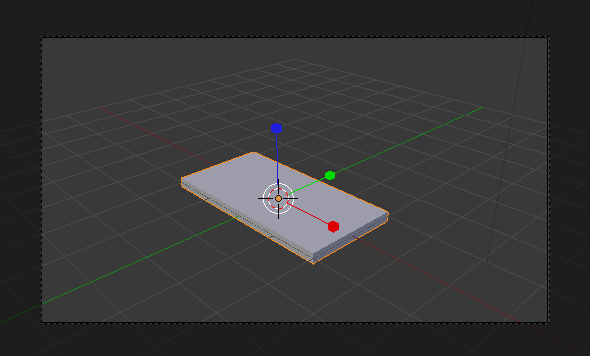

Notre plateau est terminé !
Notre plateau est terminé !

Il reste maintenant à faire les pieds !

L'outil « extrude »

Pour modéliser les quatre pieds de la table (en mode édition), on va ajouter des faces sur les côtés du plateau. Ensuite on les extrudera (du verbe « extruder ») pour créer les pieds.

Voici une définition simple et claire :
« La fonction extrude permet de dupliquer les points sélectionnés, ceux-ci seront alors automatiquement liés aux anciens, et de les déplacer dans la foulée. »

Cette notion d'extrusion peut paraître un peu compliquée à première vue, mais elle vous sera très vite familière.

Revenons à notre table. On se met en vue dessus (touche 7), en mode édition, avec les widgets en mode déplacement.

On va passer en mode d'affichageWireframe(touche Z) pour pouvoir sélectionner les points cachés (voir figure suivante).

Mettez-vous en mode Wireframe dans le mode édition
Mettez-vous en mode Wireframe dans le mode édition

Mettez-vous à l'aise en zoomant suffisamment pour voir la totalité de la table dans la fenêtre 3D.

Ceci fait, on va sélectionner les quatre points à gauche du plateau (voir figure suivante), grâce à la boîte de sélection (touche B).

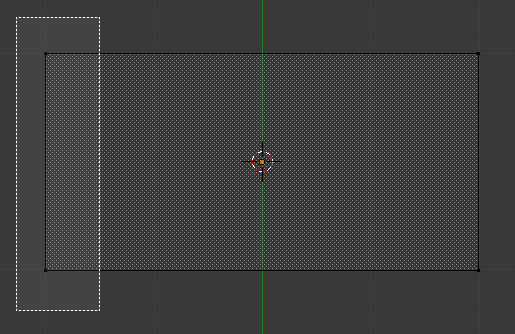

Sélectionnez les quatre points de gauche avec la boîte de sélection
Sélectionnez les quatre points de gauche avec la boîte de sélection

Nous voici maintenant prêts à utiliser la fonction « extrude » !

Appuyez sur la touche E. Il faut maintenant positionner les points qui viennent d'être créés. En maintenant enfoncée la touche Ctrl, déplacez les points de 0.2 vers la gauche, comme indiqué sur la figure suivante.

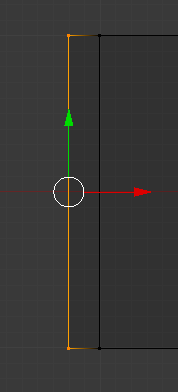

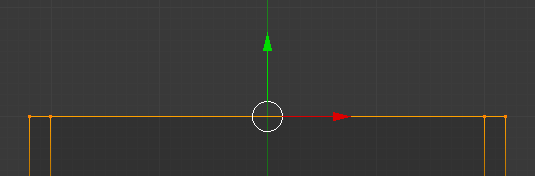

Déplacez les points de 0.2 vers la gauche
Déplacez les points de 0.2 vers la gauche

Confirmez le déplacement avec un clic gauche.
Si tout se passe bien, vous devriez obtenir le même résultat que sur la figure suivante.

Le résultat de l'extrusion : 4 nouveaux points !
Le résultat de l'extrusion : 4 nouveaux points !

Si vous vous êtes un peu emmêlé les pinceaux, pas d'inquiétude ! Il existe une fonction annuler dans Blender, il suffit d'appuyer sur les touches Ctrl + Z.

On va faire la même chose de l'autre côté :

  1. On dé-sélectionne tous les points en appuyant sur A.

  2. On sélectionne les quatre points de droite avec la boîte de sélection.

  3. On appuie sur E et on confirme avecRegion.

  4. On déplace les points créés de 0.2 vers la droite.

Et pour le résultat en images, reportez-vous aux figures suivante et suivante.

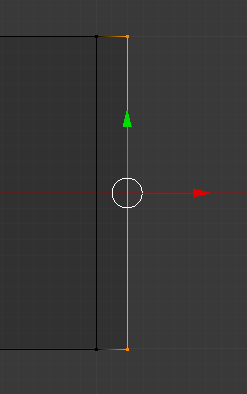

Extrusion à droite
Extrusion à droite

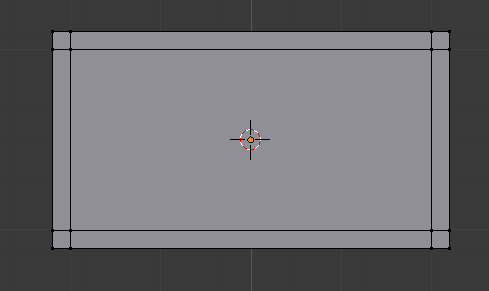

Plateau après l'extrusion
Plateau après l'extrusion

Vous aimez l'extrusion ? Tant mieux, car on recommence !
Cette fois, on va sélectionner les huit points du haut (voir figure suivante).

Sélection des points supérieurs
Sélection des points supérieurs

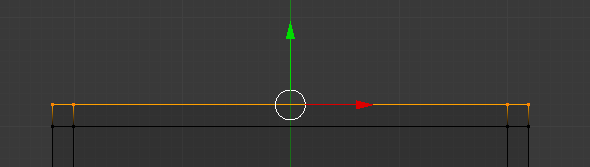

On appuie sur E et on les déplace de 0.2 vers le haut, comme indiqué sur la figure suivante.

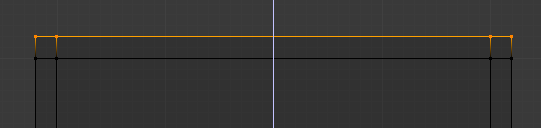

Extrusion des points supérieurs
Extrusion des points supérieurs

On confirme avec un clic gauche.
Voici notre résultat à la figure suivante.

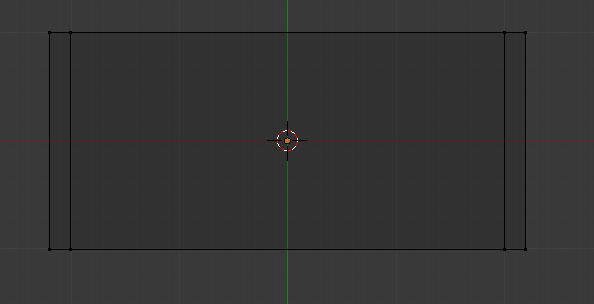

Les nouveaux points sont fixés
Les nouveaux points sont fixés

Comme vous vous en doutez, on va procéder de la même manière pour les points du bas.
Mais cette fois, je vous laisse faire tout seuls : c'est exactement la même procédure qu'avec le haut, vous devez juste déplacer les points de 0.2 vers le bas !

Pour admirer notre table après toutes ces opérations, je vous renvoie à la figure suivante.

Notre table après les extrusions
Notre table après les extrusions

Au fait, pourquoi on a fait toutes ces extrusions ?
Quel rapport avec les pieds ?

En faisant tout cela, on a créé de nouvelles faces, qui vont nous servir de bases pour extruder les pieds.

Remettons-nous en affichageSoliden appuyant sur la touche Z (voir figure suivante).

Affichage de notre table en  Solid
Affichage de notre table en Solid

On va maintenant sélectionner par faces, et non plus par points : ce sera plus facile pour ce que l'on veut faire.

En bas de la fenêtre 3D, cliquez sur la petite icône représentant un cube avec une face colorée (voir figure suivante).

Utiliser la sélection par face
Utiliser la sélection par face

Vous avez remarqué que l'on ne voit plus les points, mais des carrés représentants les faces.

Dé-zoomez pour avoir dans votre fenêtre 3D la table et la lampe, comme sur la figure suivante.

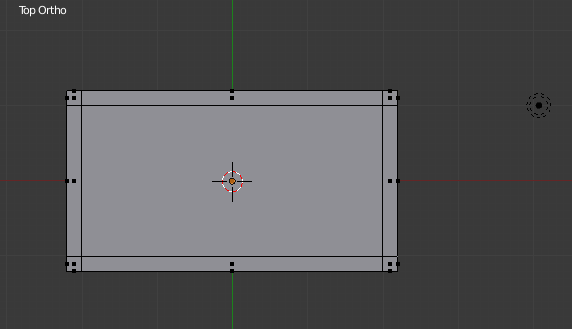

Notre table en vue de dessus et affichage solide
Notre table en vue de dessus et affichage solide

Nous sommes actuellement en vue de dessus ; pour extruder les pieds, il nous faut passer en vue de dessous.
On appuie donc sur Ctrl + 7.

En changeant de vue, le positionnement de la lampe est modifié, comme vous pouvez le voir sur la figure suivante.

La lampe a changé de place !
La lampe a changé de place !

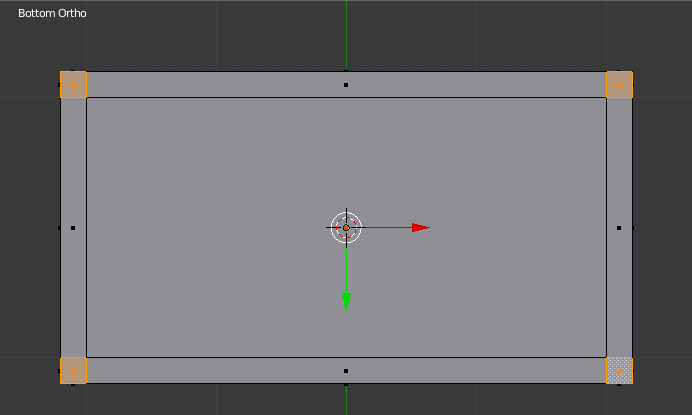

Maintenant, sélectionnons les quatre faces des coins, comme indiqué à la figure suivante.

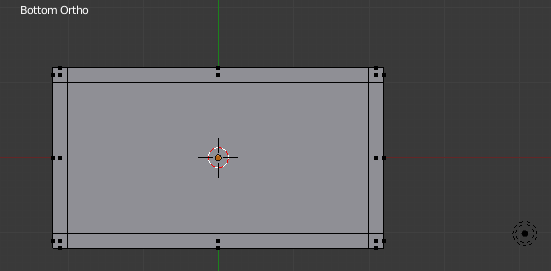

Sélectionnez puis extrudez les quatre coins de la table vers le bas
Sélectionnez puis extrudez les quatre coins de la table vers le bas

Repassez en vue de face avec la touche 1 et extrudez les pieds vers le bas d'un facteur 2.0.
Appuyez sur E (comme d'hab' !)

En maintenant enfoncée la touche Ctrl, on laisse descendre les pieds jusqu'à 2.0, puis on fait un clic gauche pour confirmer le déplacement (voir figure suivante).

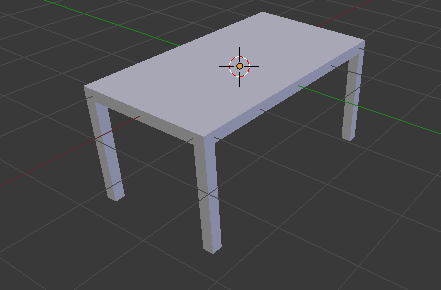

Voilà notre table !
Voilà notre table !

Dé-sélectionnez maintenant tous les points (touche A), passez en mode objet et admirez votre œuvre en vue intuitive (molette enfoncée) - voir la figure suivante.

La table est maintenant modélisée
La table est maintenant modélisée

Maintenant, le rendu !

Rendu et enregistrement

La modélisation est terminée, nous allons maintenant travailler sur le rendu de la table.

Mettons-nous en vue caméra, pour voir si le cadrage est correct. Ce que vous verrez au rendu se trouve dans la partie non noircie (voir figure suivante).

Un pied de la table est dans la zone noircie
Un pied de la table est dans la zone noircie

Un des pieds de la table est hors-cadre : remontez-la un peu avec la touche G ou les widgets, comme sur la figure suivante.

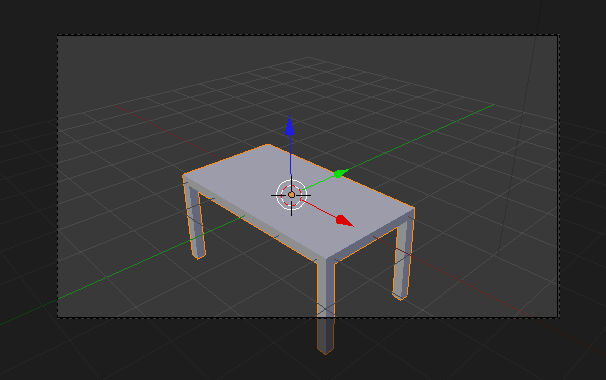

Ça y est, notre table est dans le champ
Ça y est, notre table est dans le champ

Allez dans le menuRenderet cliquez sur le boutonImage.

L'éditeur d'image va remplacer la fenêtre de la vue 3D, et le rendu se génère (en quelques secondes normalement). La figure suivante illustre le rendu de notre table.

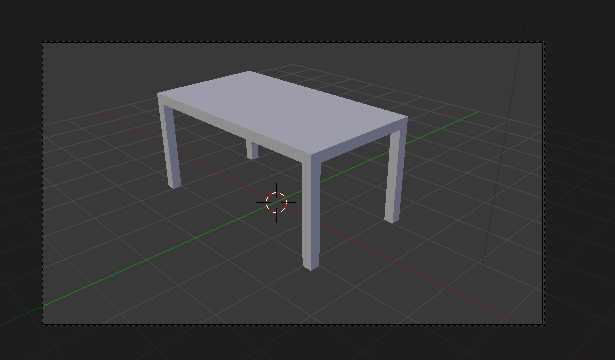

Notre première table en 3D… quel moment d'émotion !
Notre première table en 3D… quel moment d'émotion !

Vous voulez montrer votre première image de synthèse à vos amis pour les épater ? Alors il faut l'enregistrer !
Pour ceci, appuyez sur F3 ou passez parImage>Save As(voir figure suivante).

Enregistrer son rendu
Enregistrer son rendu

L'explorateur de fichiers de Blender s'ouvre, vous permettant de naviguer dans les dossiers de votre disque dur afin de choisir l'emplacement où sera enregistrée votre image. Par défaut, le dossier d'enregistrement est :C:\tmp\.

Pour ma part, j'ai choisi d'enregistrer mon image dans le dossierMes Images, comme illustré à la figure suivante.

Dossier d'enregistrement
Dossier d'enregistrement

Dans la deuxième ligne, vous pouvez taper le nom de l'image. Vous noterez à quel point j'ai fait preuve d'imagination !

Pour finir, vous pouvez choisir le format de l'image : le.PNGest un choix pertinent si vous voulez publier vos rendus sur Internet car il génère des fichiers de taille modeste comparés à d'autres comme le.GIFou le.BMP.

Une fois vos petits réglages terminés, vous n'avez plus qu'à cliquer surSave As.

Pour finir ce chapitre, enregistrez le fichier.blendde la table, il nous resservira dans le prochain TP !

En résumé

  • Pour notre première modélisation, nous sommes partis d'un simple cube que nous avons aplati et retaillé pour obtenir une forme approchant celle de la table.

  • L'outil extrude fait jaillir des formes à partir de faces existantes sur un maillage. Entraînez-vous à l'utiliser pour modéliser des objets simples (meubles, livres, bâtiments…). C'est un outil très puissant, incontournable en modélisation !
