L'extrusion avancée

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

// Faire un combine pour bridge deux polygones

Sortez vos cahiers les zéros, on reprend le cours ! :p
Vous avez déjà vu tous les outils de base à la modélisation, vous pouvez donc déjà tout modéliser. :)
Excepté que vous serez rebutés par certaines tâches, ou bien encore vous ne travaillerez pas assez vite (tâches répétitives et compliquées).
Maya vous propose un ensemble d'outils vous faisant gagner du temps pour les extrusions et les splits.

Dans ce chapitre, nous allons commencer par les fonctions avancées pour extruder vos polygones. Vous allez aussi commencer à toucher aux splines. Vous vous souvenez du cours sur le vectoriel ? On place un point de départ, un point d'arrivée et des points de déformation. Je ne vais pas entrer dans les détails dans ce chapitre sur les curves, car la partie 4 est entièrement dédiée à elles ! :D

Extruder à l'aide d'une curve et inversement

Extruder à partir d'une curve

Il est possible d'extruder une face ou un edge le long d'une curve. Pour ça, créez un cube et une curve qui passe à peu près par le centre de la face du haut.
Pour tracer une curve, allez dans le shelf « Curve » et cliquez sur cette icône :

Image utilisateur

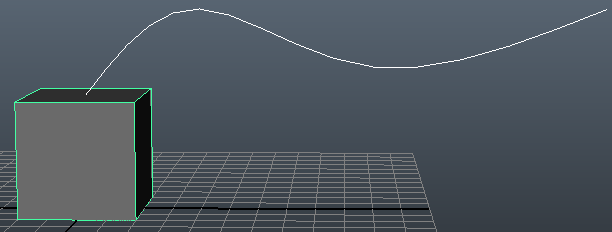

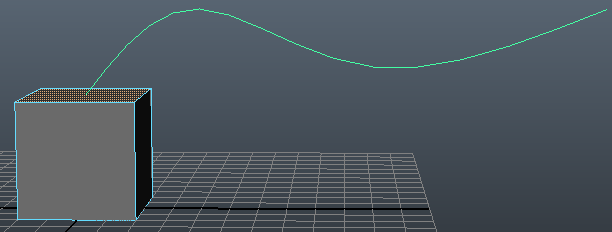

Voici le cube et la curve :

Image utilisateur

Pour que la curve soit parfaitement centrée, j'ai utilisé la fonction Edit Mesh -> Poke Face qui découpe la face en forme de croix. J'ai snappé au vertex de l'intersection puis ai supprimé le poke face avec Delete Edge.

Sélectionnez la face du dessus et la curve. Pour se faire, sélectionnez d'abord la face du cube puis maintenez la touche Shift et faites un clic gauche sur la curve :

Image utilisateur

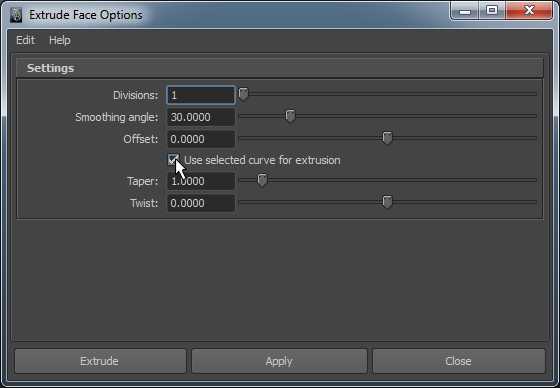

Dans les options de la fonction Extrude, vérifiez que Use selected curve for extrusion soit cochée (normalement il l'est par défaut) :

Image utilisateur

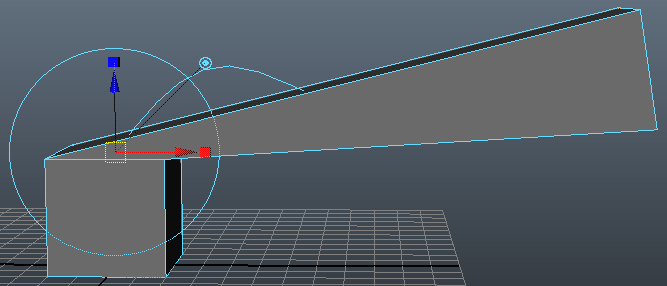

Cliquez sur « Extrude ». Voyons voir ce qui se passe ^^ :

Image utilisateur

La face est en réalité parfaitement extrudée le long de la curve, puisqu'elle arrive au point d'arrivée de celle-ci. Si la face est si « raide » c'est parce qu'il n'y a parce qu'elle n'est pas divisée. Ce paramètre est modifiable à partir des options de l'extrusion comme vous avez pu le voir dans le chapitre sur les principaux outil de modélisation.

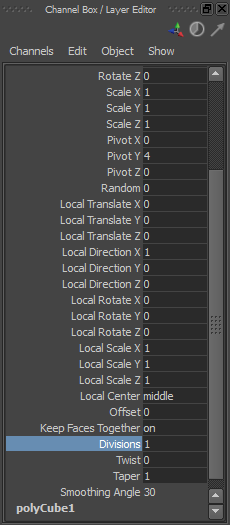

Au lieu de faire un retour arrière et de refaire une extrusion avec une autre valeur de division, allez directement dans la channel box pour toucher au paramètre dans l'historique et faire varier la division :

Image utilisateur

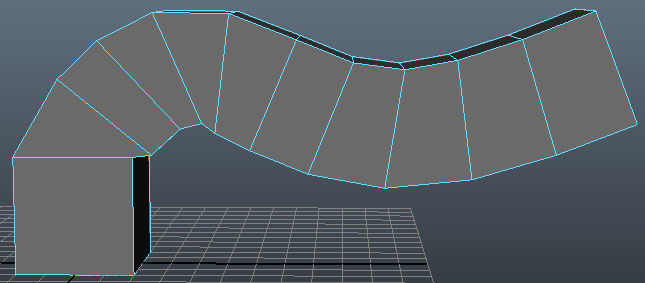

Mettons la division à 10 :

Image utilisateur

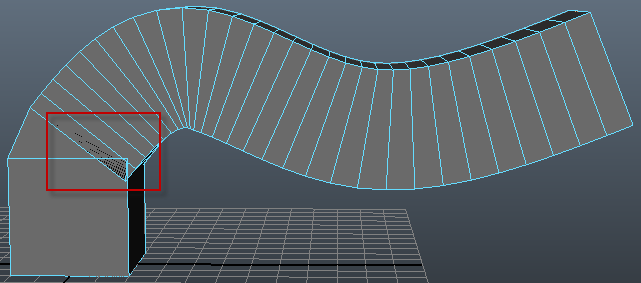

Plus vous mettez une division élevée, plus l'extrusion sera lisse. Mais attention à ne pas mettre de valeur trop élevée, sinon regardez ce qui risque de se passer :

Image utilisateur

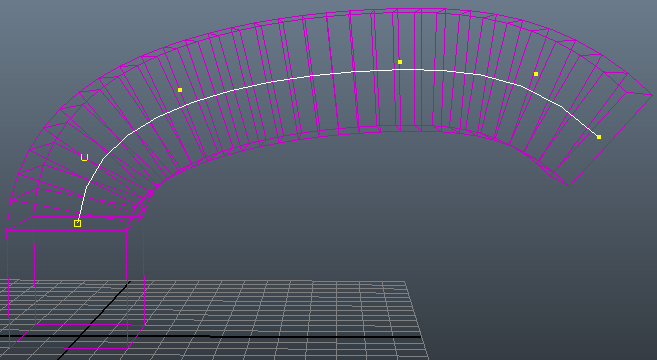

Comme vous le voyez, une face passe dans une autre. Dans ce cas, on a deux solutions, diminuer le nombre de divisions ou éditer la curve en choisissant "Control Vertex" dans le marking menu (vous verrez l'édition des curves plus en détails par la suite). Tout comme pour le bridge, en mode « Smooth path + curve », la curve interagit directement avec le polygone. Donc si vous éditez la curve, vous éditez la forme de l'extrusion en même temps ! :D

Image utilisateur

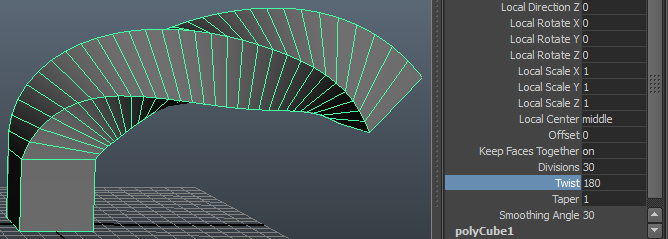

Les deux options en dessous de divisions vous seront utiles. Le Twist que nous avons vu pour le Bridge permet donc de déformer le polygone en rotation :

Image utilisateur

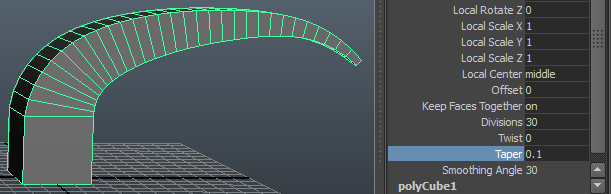

Et enfin, l'option « Taper » permet d'agrandir ou de réduire progressivement la taille des faces.

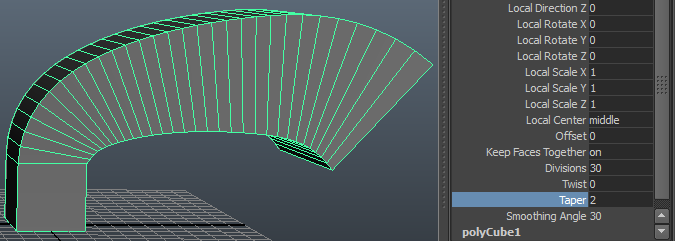

Ici j'agrandis les faces :

Image utilisateur

Et là je réduis :

Image utilisateur

Voilà tout pour l'extrusion le long d'une curve et du paramétrage. Vous apprendrez d'autres techniques lorsque vous passerez aux surfaces NURBS dans la prochaine partie. ;)

Extruder et générer une curve

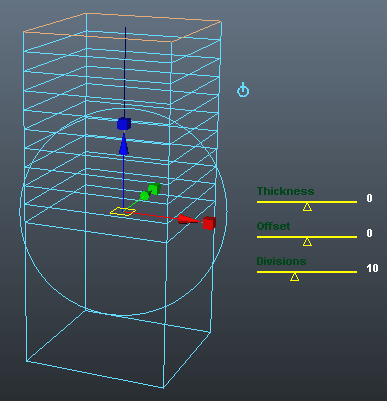

On peut aussi faire l'inverse pour ne pas se compliquer la vie : faire une extrusion qui va générer une curve d'édition ! Dans les options de l'extrusion coché « Generated ».

Image utilisateur

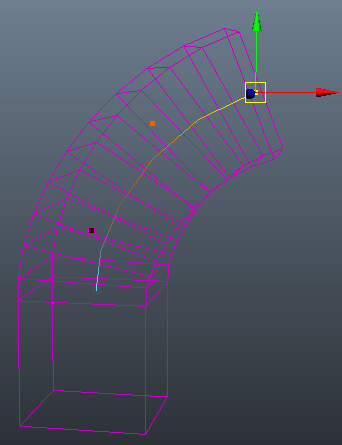

Pour éditer la curve je vous conseil de sélectionner le dernier control vertex, d'activer le soft select (touche b) et de régler le radius de façon à se que le premier control vertex ne soit pas en surbrillance (b + clic gauche).

Image utilisateur

Une extrusion à partir de deux extrêmités avec Bridge

La fonction bridge est très utile pour relier des faces en créant des faces intermédiaires de façon rapide et précise. Cette fonction se traduit en français par « pont ». Vous créez donc un pont entre un point de départ et un point d'arrivée définis par deux edges. Cette fonction ressemble à première vue à « Append Polygon Tool », mais vous pouvez également définir le nombre de divisions entre ces deux edges et modifier la forme de cette série de faces intermédiaires. C'est vraiment très pratique. :)

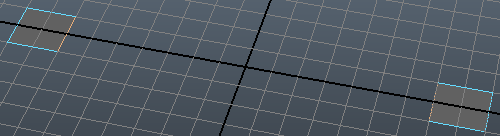

Imaginez que vous ayez un ensemble de faces séparées :

Image utilisateur

Le bridge sur des edges

Sélectionnez les deux edges à relier :

Image utilisateur

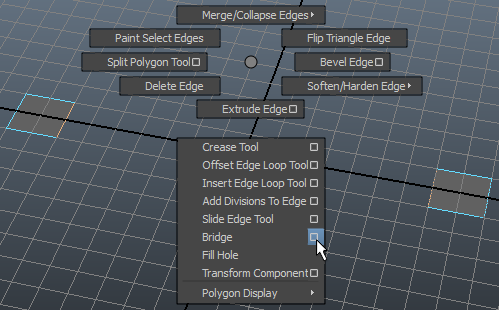

Pour exécuter la fonction Bridge faites Edit Mesh >> Bridge ou bien dans le marking menu :

Image utilisateur

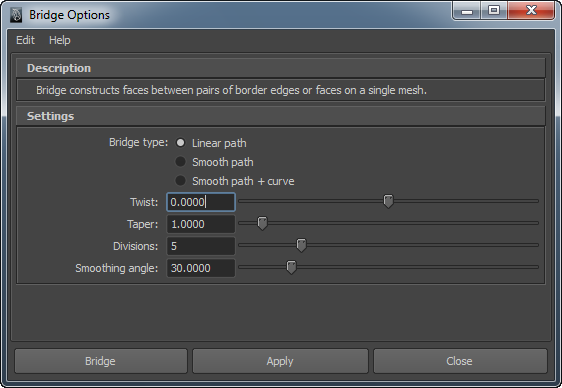

Allez plutôt dans les paramètres pour voir ce que Maya nous propose comme options :

Image utilisateur

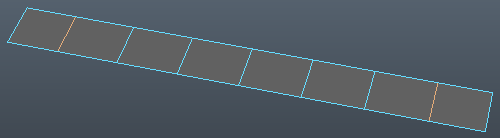

Si vous laissez les paramètres par défaut et si vous cliquez sur Bridge ou Apply voici les modifications :

Image utilisateur

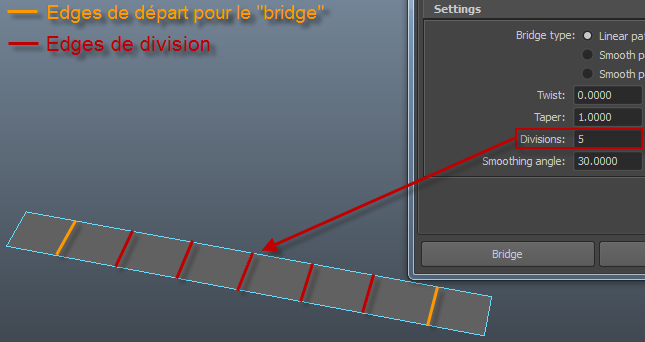

Vous pouvez voir qu'une extrusion entre les deux edges a été faite avec cinq edges intermédiaires qui correspondent à la division du Bridge :

Image utilisateur

Retournez en arrière juste avant que le bridge soit fait, ou supprimez les faces créées par le « Bridge ».

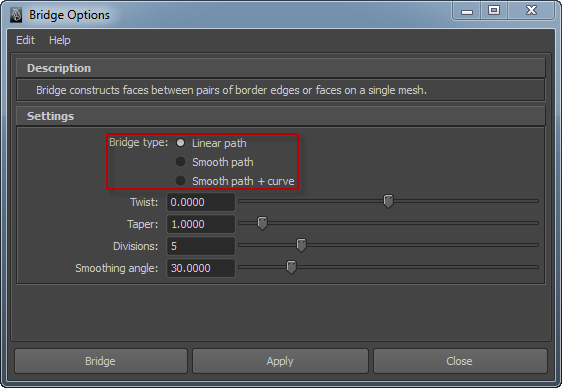

Il y a trois principaux paramètres pour les bridges, il s'agit des trois boutons à cocher au début :

Image utilisateur

Ces trois paramètres vont définir le type de bridge.
Le premier type de bridge que vous avez vu est le Linear path. Pour ce type de Bridge seule la division nous intéresse, si vous modifiez les autres valeurs il ne se passera rien. :p

Smooth path

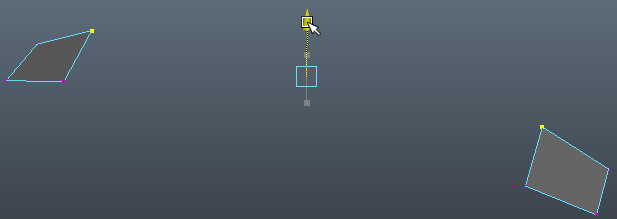

Donc passons à l'autre type : le Smooth path. Pour ça vous allez déplacez les vertices des plans en Y :

Image utilisateur

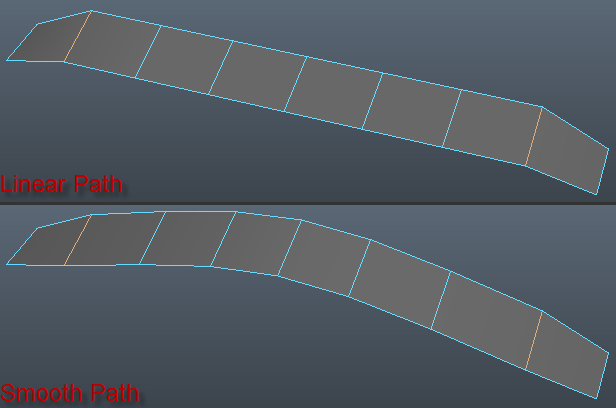

Si vous exécutez la fonction, vous verrez que les faces intermédiaires sont plus lisses avec me Smooth Path. Les faces sont dans la continuité des plans :

Image utilisateur

Comme pour l'extrusion vous trouverez les paramètre Twist et Taper dans la channel box. Je vous laisse les essayer. ;)

Smooth path + curve

Il nous reste un troisième type de curve, qui est la plus intéressante des trois. :)

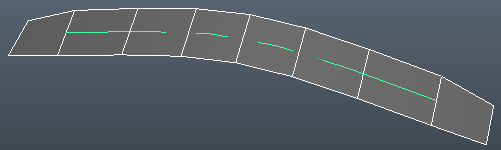

Le Smooth path + curve faite comme le Smooth path sauf qu'il va créer une curve :

Image utilisateur

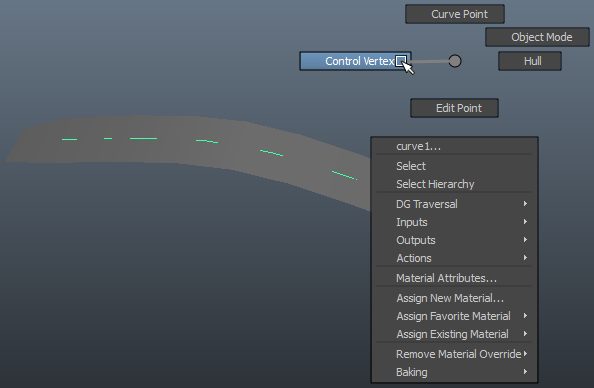

Vous ne connaissez pas encore le fonctionnement d'une curve. Faites un clic droit et sélectionnez le sous-objet Control Vertex :

Image utilisateur

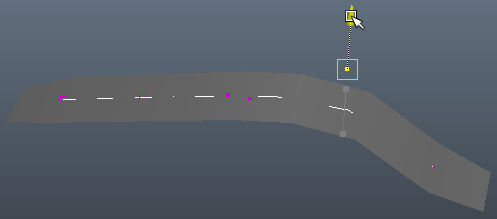

Déplacez les Controls Vertices pour modifier la curve. Le polygone suivra la curve :

Image utilisateur

On peut avec cette fonction obtenir facilement des formes plus complexes. Il vous faudra aussi utiliser un nombre de subdivision différent selon la complexité de la surface.

Il est possible d'ajouter davantage de « Control Vertex » pour effectuer des modifications plus précises, mais vous verrez tout ça plus tard. ;)

Le bridge sur des faces

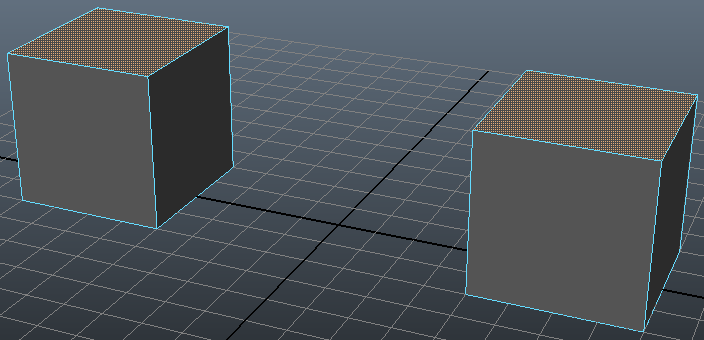

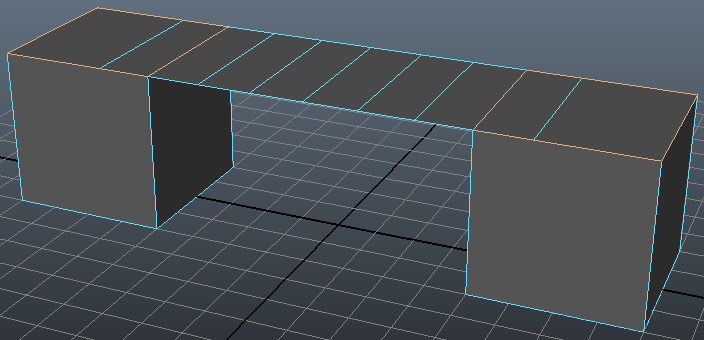

Il vous est aussi possible de faire un bridge à partir de faces. Le principe reste le même, vous devez sélectionner les faces à relier puis faire un bridge (n'oubliez pas de combiner vos polygones, sinon ça ne fonctionnera pas !) :

Image utilisateur
Image utilisateur

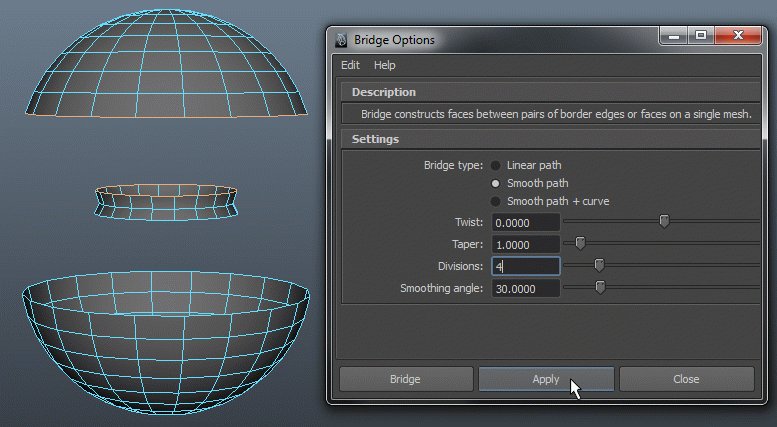

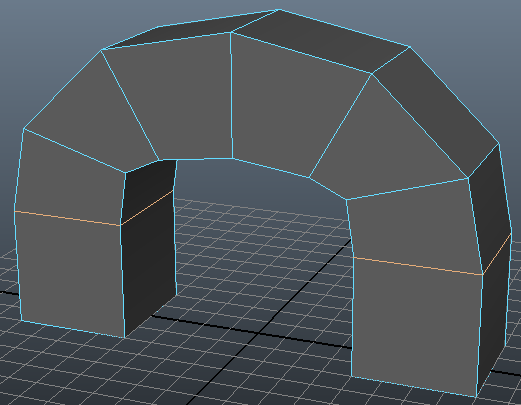

Il vaut mieux dans ce cas faire un smooth Path ou Smooth path + curve :

Image utilisateur

Voici une vidéo qui résume l'utilisation du bridge :

Voir la vidéo de démonstration (4 Mo)

Boucher rapidement des trous avec Bridge

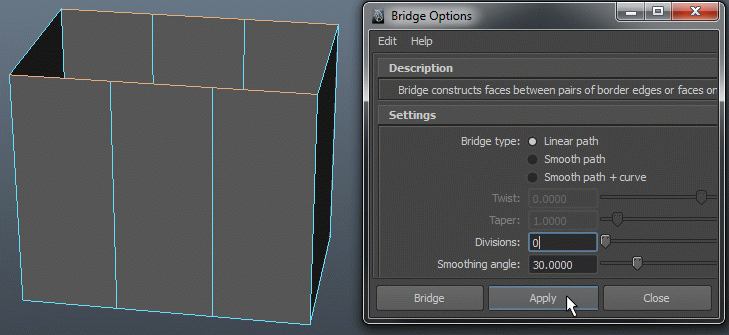

On peut reboucher des trous avec le bridge, faites tout de même attention en l'utilisant à ne pas créer d'edges en trop avec le paramètres Divisions. Sélectionner les deux côtés les plus complexe de votre objet et prenez bien le même nombre d'edge de chaque côté.

Image utilisateur

À partir du moment où vous sélectionnez une continuité d'edges sur une bordure vous pouvez faire des bridges n'importe où.

Image utilisateur

Extrusion en rotation avec Wedge face

Le wedge face extrude une face en rotation sur un edge, donc il faudra que vous sélectionniez une face et un edge.

Sélectionnez une face :

Image utilisateur

Passez en mode de sélection des edges. Pour sélectionner l'edge maintenant la touche Shift afin de ne pas désélectionner la face :

Image utilisateur

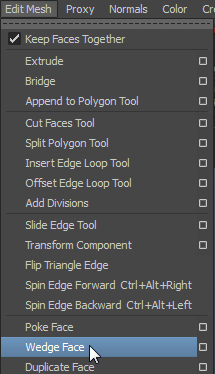

Pour utiliser cet outil, sélectionnez un edge puis faites Edit Mesh >> Wedge Face :

Image utilisateur

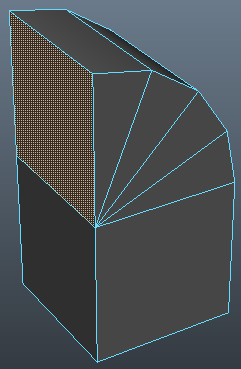

La face est extrudée en rotation autour de l'edge :

Image utilisateur

L'outil Wedge Face contient deux paramètres :

  • Arc Angle[tool settings] | Wedge Angle[channel box] : degré de rotation de la face.

  • Divisions : le nombre de divisions à effectuer pour la rotation.

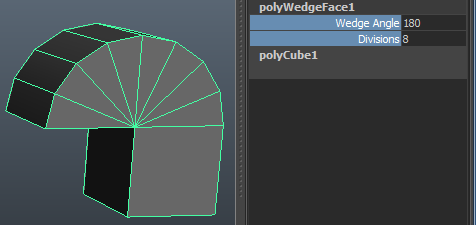

Voilà ce que ça donne en modifiant les paramètres :

Image utilisateur

Entraînez-vous à créer des formes avec le Wedge Face.

Générer du texte en volume

Vous pouvez générer du texte en 2D ou 3D et utiliser n'importe quelle police. Il y a deux méthodes souvent utilisées : avec un polygone 2D où on doit définir le nombre de faces ou avec la fonction « Bevel » pour avoir directement du texte en 3D et des bords adoucis.

Nous allons écrire "Site du Zéro" avec ces deux techniques.

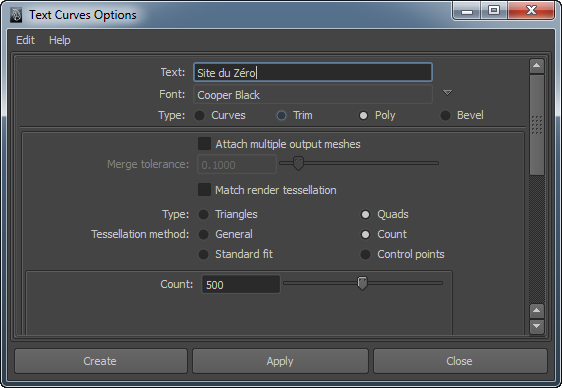

Faites Create -> Text et dans les paramètres mettez à la ligne text : « Site du Zéro ». Pour la police, choisissez « Cooper Black ». Pour le type mettez "Poly" et plus bas dans les paramètres coché « Quads » (faces à quatre côté) et "Count" pour indiquer un nombre de faces dans le paramètre en dessous. Plus il y aura de faces plus les formes seront lisses.

Image utilisateur

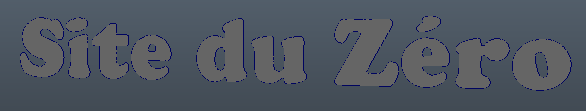

Voici le Site du Zéro écrit en polygones, vous pouvez supprimé la curve qui a servi à le créer :) :

Image utilisateur

Extrudez le texte pour l'avoir en 3D. ;)

Utilisation du bevel lors de la création de texte

Vous pouvez utiliser directement la fonction beval pour avoir un texte 3D (mais avec un maillage plus crade).

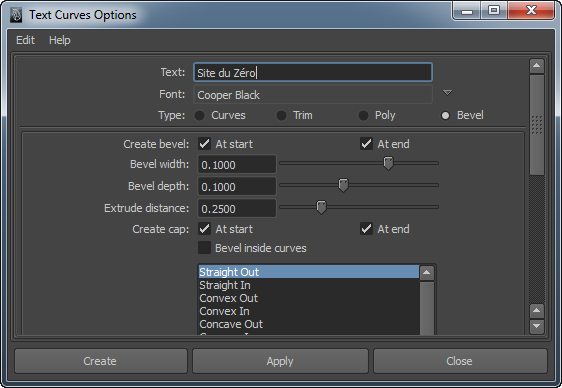

J'ai voulu vous montrer le Bevel Plus qui était dans le menu « Surfaces » pour vous montrer comment l'utiliser sur des curves fermées. ;)

Image utilisateur

Essayez, avec le bevel, de refaire le logo du Site du Zéro. ^^ :

Image utilisateur

Pour le chapeau j'ai utilisé les polygones et « Maya Composite » pour le contour légèrement ombré. ;)

Vous êtes maintenant capables d'extruder dans tous les sens. Entraînez-vous, avec ce que vous avez appris, à réaliser diverses formes. Des tuyaux et des câbles peuvent être réalisés grâce à l'extrusion le long d'une curve. Le bridge peut vous servir à créer rapidement les contours d'un personnage.

Dans le prochain chapitre, nous allons passer au split avancé. :)
