Effectuer l'UV Mapping manuellement

Connectez-vous ou inscrivez-vous gratuitement pour bénéficier de toutes les fonctionnalités de ce cours !

// On peut snapper dans l'UV Texture Editor
// En sélectionnant les edges dans l'UV Texture Editor on ne peux éditer, c'est réservé à la modélisation
// Expliquer l'import des obj pour le bras et tête dans le chap sur l'uv mapping manuel
// UV Layout

Partie chiante et à la fois indispensable, je vous présente l'UV Mapping à la main ! :p
Ici il sera question de combiner des systèmes de projection (planar mapping, cylindrical, etc. ) de détacher des UVs, d'en attacher, de smoother, etc. .
La difficulté sera donc de réussir à déplier des formes complexes, je vous montrerai ici le dépliage d'un bras et d'une tête, pas à pas avec pleins de GIFs ! :D

Je vais dans un premier temps vous présenter quelques outils de dépliages, ensuite nous pratiquerons sur un corps humain mouahaha ! :pirate:

Les outils basiques

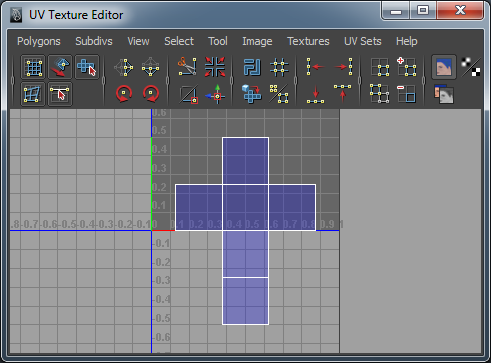

Retournons sur notre petit cube, de toute façon le but est de vous présenter quelques outils avant de pratiquer. Pour ne pas vous déconcentrer j'ai choisi de ne pas lui appliquer de texture, pour vous focaliser sur ses UVs.

Cut UVs (couper)

Il y a deux components important en UV Mapping :

  • les edges qui vous permettent de couper ou d'attacher ;

  • les component UVs qui sont en quelque sorte les vertices. Ils permettent de déplacer et de smoother le dépliage.

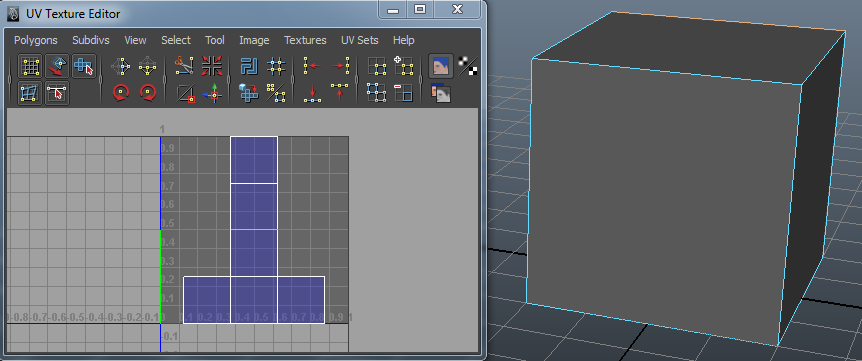

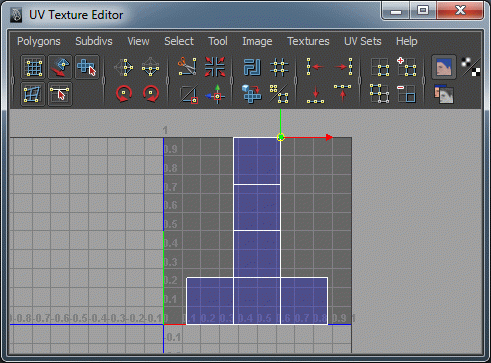

Comme je vais commencer par le Cut UVs nous allons donc sélectionner un edge qui va couper en deux le patron du cube :

Image utilisateur

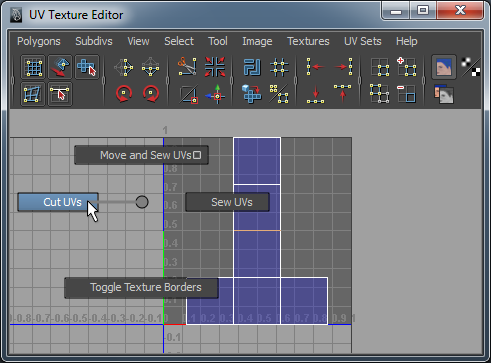

Pour sélectionner l'outil Cut UVs, faites « Shift + clic droit » comme vous avez l'habitude de faire en modélisation. ^^

Image utilisateur

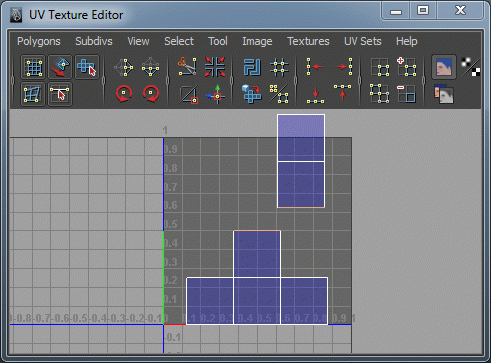

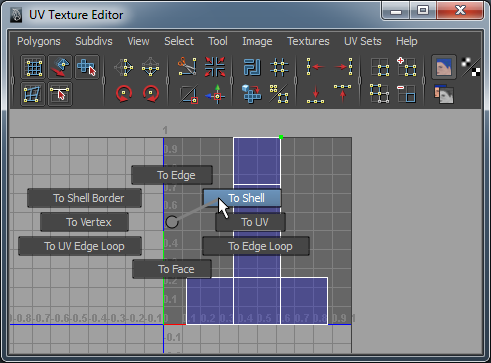

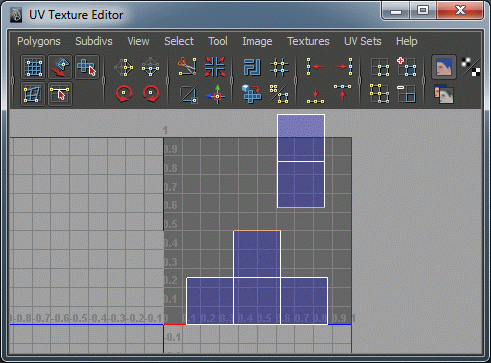

Tout est bien coupé, mais pour sélectionner la partie détachée il nous faudra faire une petite manipulation spéciale. Sélectionnez un des UVs de la partie coupée et faites « Ctrl + clic droit » pour arriver aux options de conversion et allez sur « To Shell ». Traduisez ça par "sélectionner l'ensemble".

Image utilisateur

Après avoir fait To Shell, seule la partie coupé est normalement sélectionnée. Si c'est tout le patron qui l'est, c'est soit que vous l'avez mal coupé ou que vous avez sélectionné les UVs et la zone coupée.

Image utilisateur

Sew et Move and Sew (attacher et déplacer puis attacher)

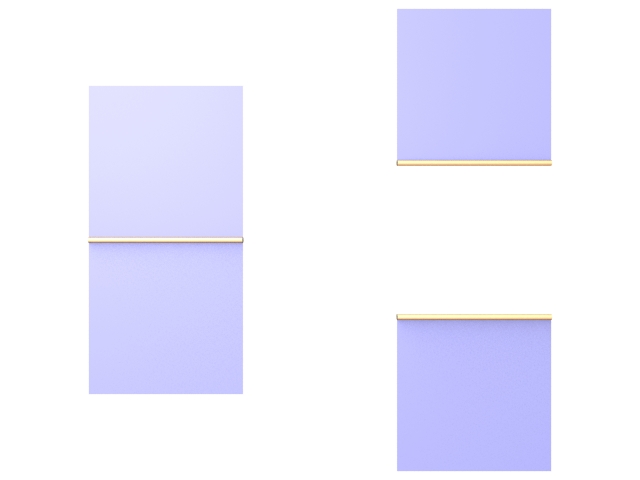

Vous ne pouvez pas attacher n'importe quel edge entre eux, pourquoi ? Parce que quand deux faces d'UV sont liées elles ont toutes deux le même edges entre elles, ça vous êtes d'accord. Quand vous coupez l'UV, l'edge se retrouve sur chaque partie :

Image utilisateur

En sélectionnant un edge l'autre celui de l'autre partie se sélectionne automatiquement.

Vous devrez donc sélectionner un autre edge pour l'attacher à un autre endroit qui est en quelque sorte prédéfini puisque vous ne pouvez l'attacher qu'au même edge d'une autre partie. Vous suivez toujours ? :p
Nous aurons de quoi revoir ça avec les quelques exemples de dépliages plus bas. ^^

Pour rattacher nos deux edges faites Shift + clic droit et allez sur Sew UVs :

Image utilisateur

La partie coupée ne s'est pas déplacé, elle est déformée (la texture projetée sur le polygone peut alors être déformée). Je vous recommande plutôt d'utiliser le Move and Sew (déplacer puis attacher).

Image utilisateur

Pour vérifier que tout est bien attaché, vous pouvez vous servir du « To Shell ». Si l'ensemble du patron est sélectionné, c'est du tout bon. :)

Image utilisateur

Bon voilà, nous n'avons pas fait grand-chose puisque nous sommes à nouveau arrivés à la case départ. :p
Essayez d'attacher une partie des UVs en dessous du patron du cube :

Image utilisateur

La rotation crantée

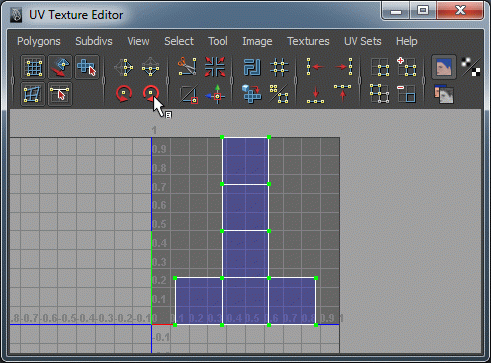

Un dernier outil avant de nous lancer au dépliage d'un bras est la rotation crantée. Avec vous pourrez effectuer des rotations à 45° pour éviter des distorsions de la texture :

Image utilisateur

Dépliage d'un bras

Télécharger le bras et la tête

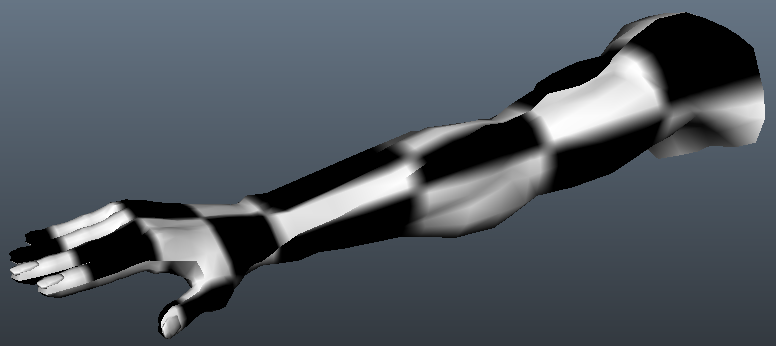

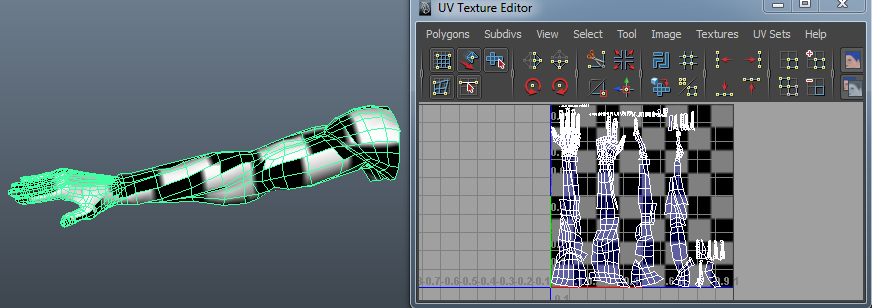

J'ai appliqué un « Automatic Mapping » au bras et à la tête. Vous pouvez voir que la texture sur le bras s'applique très mal et les UVs sont séparés en petits morceaux.

Image utilisateur

Nous allons utiliser les différents types de projection sur des parties du bras pour le déplier. Ensuite nous attacheront les UVs.

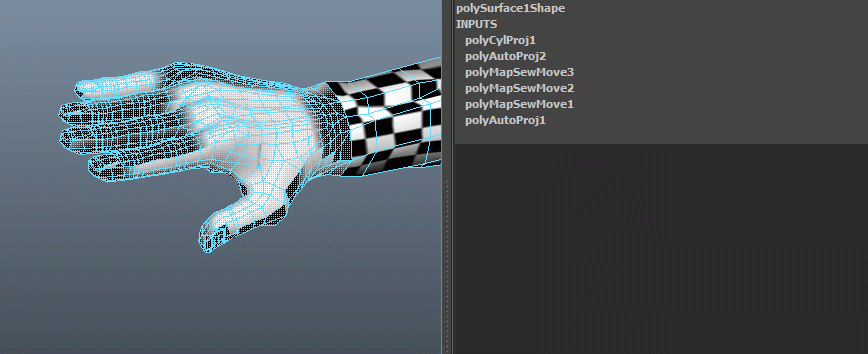

Commençons par le plus simple, le bras. Sélectionnez ses faces et appliquez-lui un cylindrical mapping ( Create UVs -> Cylindrical Mapping ). Dans la channel box mettez le rotate Z à 90.

Image utilisateur

Donc pour le bras c'est fait, c'est même fini. ^^
Passons à la main, là ça va bien se compliquer, mais rien d'insurmontable. :)
Sélectionnez les faces de la main, attention à ne pas sélectionner le bras (vous pouvez désélectionner des faces du bras dans l'UV texture editor).
Dans la channel box pensez à mettre la même valeur pour le projection width et height. Pour garder la taille proportionnelle au modèle 3D.

Image utilisateur

Cliquez sur un des UVs de la main puis faites « To Shell » pour l'avoir en intégralité :

Image utilisateur

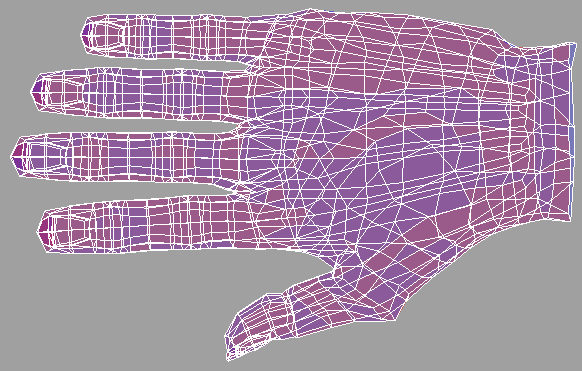

Vous pouvez voir que la main apparait en bleu/violet. Les parties violettes sont les faces à l'envers. C'est normal puisque nous avons utilisé le planar Mapping les normales de la moitié de la main sont dans l'autre sens. Donc si nous projetons une texture sur le dessus de la main elle sera répétée en dessous, c'est pas terrible. :p
Nous avons un overlapping (chevauchement).

Image utilisateur

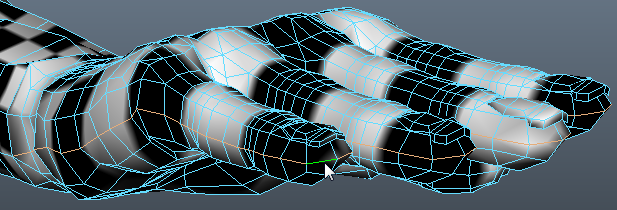

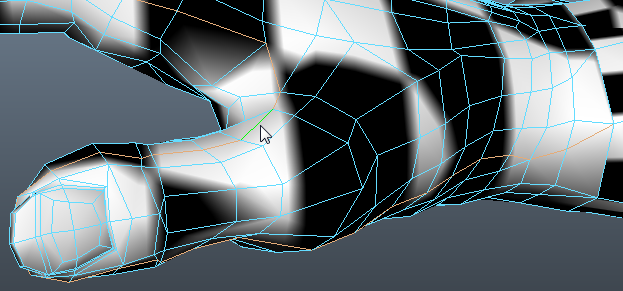

Il va falloir découper la main en deux (rien de gore ne vous inquiétez pas ^^ ) à partir d'une série d'edge passant par le centre des doigts. Vous pouvez double cliquez sur un edge pour en prendre une série :

Image utilisateur

Faites pareil au niveau du pouce, vérifiez que les edges du bras ne sont pas sélectionnés.

Image utilisateur

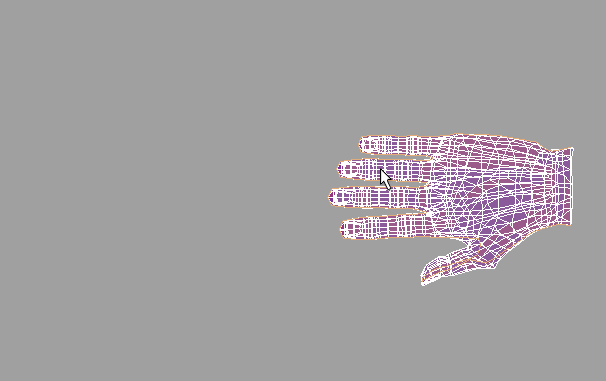

Faites un Cut UVs, puis utilisez le To Shell pour séparer les deux parties de la main (qui sont la partie de dessus et de dessous).

Image utilisateur

Il faut maintenant retourner l'UV violet. Sélectionnez ses UVs et cliquez sur « Flip selected UVs in U direction ».

Image utilisateur

Utiliser ensuite la rotation pour avoir les doigts vers le haut.

Image utilisateur

Les mains sont presque dépliées, mais il reste à corriger d'autres problèmes d'overlapping. Regardez les pouces, ils sont déformés. Pour corriger ce problème nous allons utiliser un outil magique le "Smooth UV Tool" que vous trouverez dans les icônes en haut à gauche.

Image utilisateur

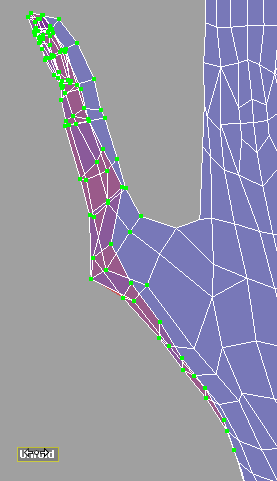

Sélectionnez les UVs du pouce, deux paramètres apparaitront à côté "Unfold" (déplier) et "Relax" (adoucir). Maintenez le clic enfoncé sur Unfold (nous utiliserons le relax pour les petites overlapping, là le pouce est complètement déformé :p ) et déplacez la souris vers la droite, cela dépliera progressivement le pouce et corrigera l'overlapping tout seul ! :D

Image utilisateur

Pourquoi ne pas utiliser l'unfold sur toute la main ?

J'ai essayé et je peux vous dire que les doigts deviennent larges, tellement large qu'il y a un overlapping entre eux. :-°

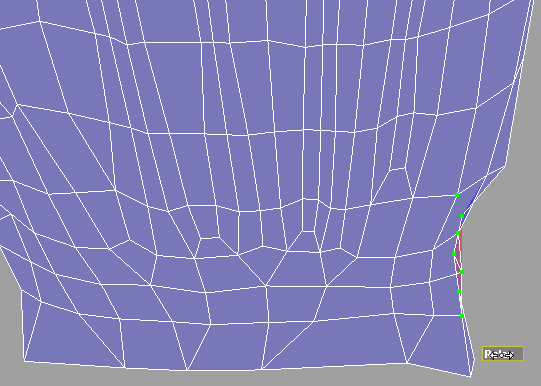

Pour revenir au pouce, plus bas, entre le pouce et le poigné dépliez manuellement les UVs en les déplaçant un par un :

Image utilisateur

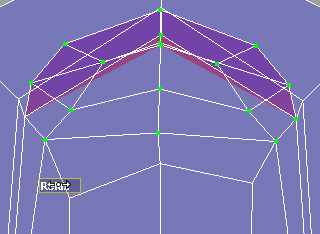

A droite de la main nous avons un petit overlapping, le relax suffit à corriger ça.

Image utilisateur

Passons aux doigts qui eux aussi présente un overlapping. J'ai tout d'abord essayé avec Relax mais j'ai trouvé le résultat meilleur avec Unfold. Je vous conseille lors de vos dépliages de faire pareil, de tester les deux et de voir lequel propose le meilleur résultat (vous ne pouvez pas faire unfold et relax en même temps ou alors un petit pourcentage de chaque).

Image utilisateur

>

S'il y a toujours un léger overlapping déplacez les UVs manuellement.

Image utilisateur

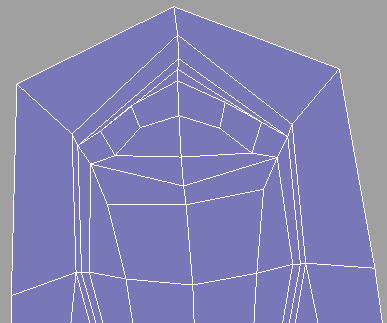

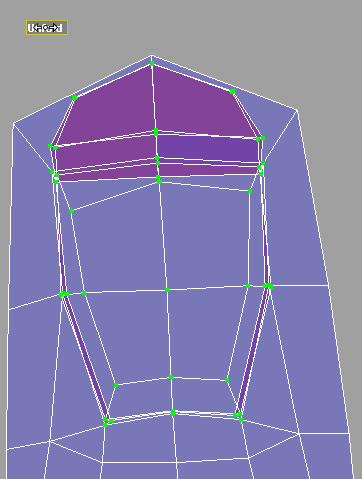

Faites de même pour chaque ongle : un unfold puis une correction manuelle des overlappings restants.

Image utilisateur

C'est à peu près bon pour la partie de la main à gauche. Passons à la partie droite. Encore une fois le pouce est complètement déformé. Nous n'aurons pas à nous soucier des ongles cette fois puisqu'il n'y en a pas, par contre il y a de petits overlapping entre les doigts à corriger.

Image utilisateur

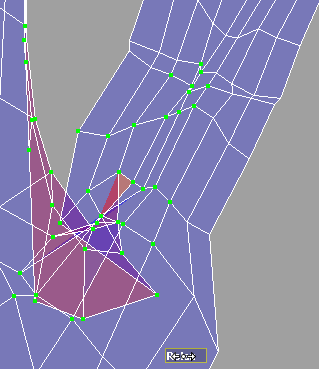

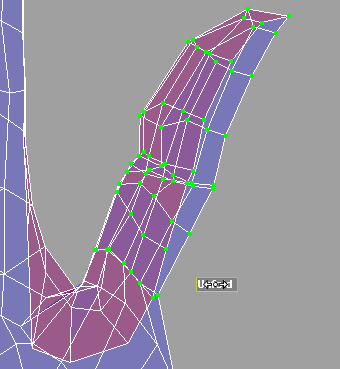

Il vous faut déplier le pouce petit à petit. Sélectionner une partie du pouce et faites un léger unfold, juste de quoi éviter l'overlapping.

Image utilisateur

Ensuite utilisez le relax pour corriger les derniers problèmes :

Image utilisateur

Il ne vous reste plus qu'à faire un dépliage manuel pour corriger la forme. Voilà vous commencez à comprendre le procédé c'est toujours le même. ^^

Image utilisateur

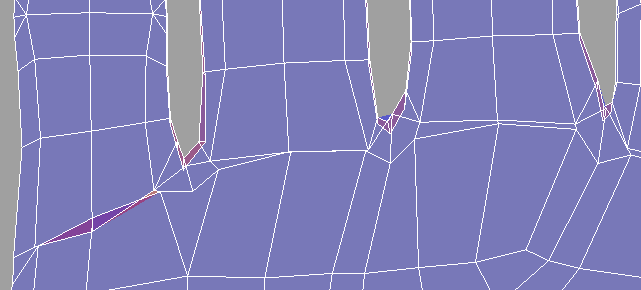

Entre les doigts un petit dépliage manuel suffit.

Image utilisateur

Le bras est maintenant déplié, il reste une chose à faire, attacher les UVs de la main au bras.

Image utilisateur

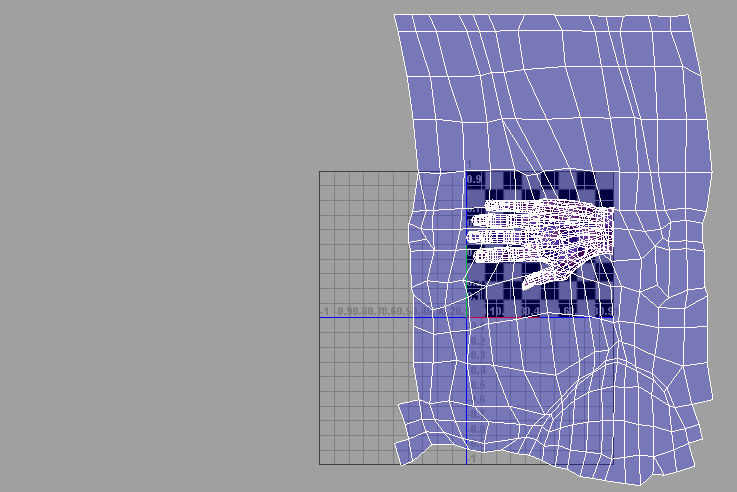

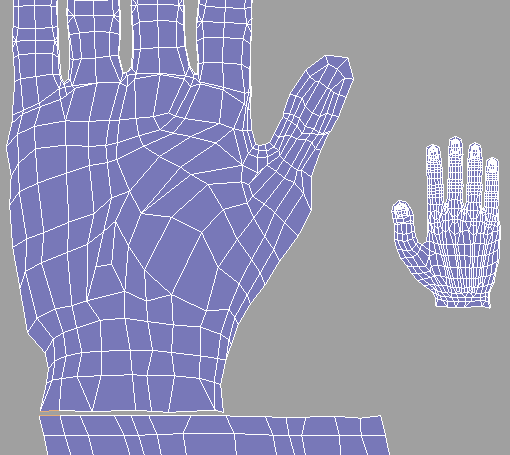

Placer les UVs d'une main par rapport au poignet. Réglez son échelle et surtout vérifier que les edges correspondent bien :

Image utilisateur

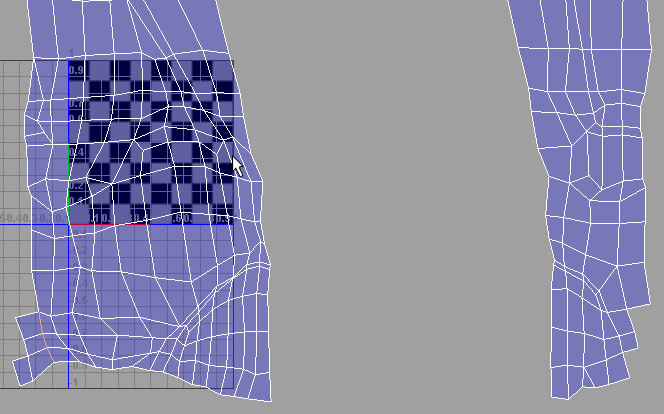

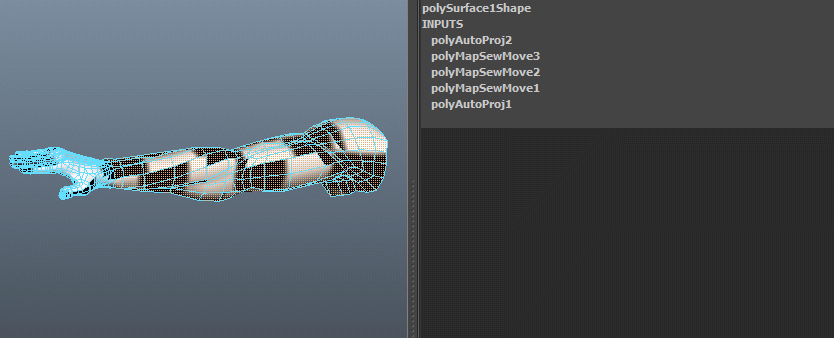

Faites un "Move and Sew UVs" pour attacher la main au bras. Coupez ensuite le bras en deux en sélectionnant une continuité d'edges.

Image utilisateur

Attachez ensuite l'autre main au bras.

Image utilisateur

Pour la beauté, attachez les morceaux d'un bras sur un autre si c'est nécessaire. ^^

Image utilisateur

Une fois que c'est fait, mettez bien tous les UVs dans le cadre en haut à droite comme je vous avez montré. Sinon vous ne pourrez pas peindre dessus sous votre logiciel Zbrush ou Mudbox.

Image utilisateur

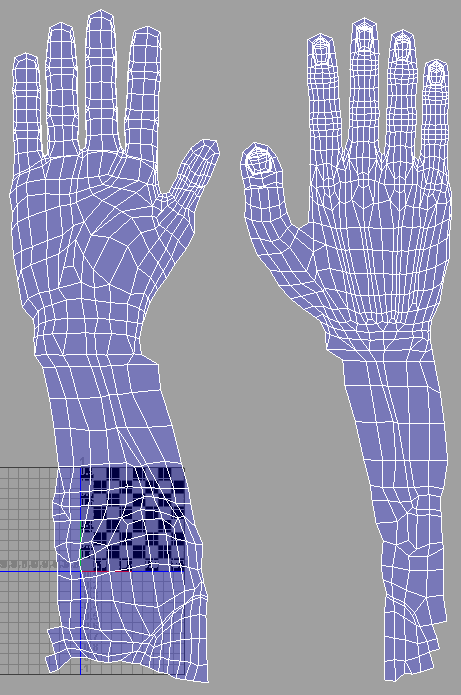

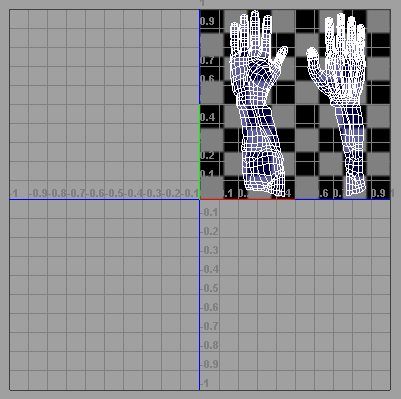

Donc, voici le bras déplié, petites imperfections au niveau du pouce malheureusement. :(

Image utilisateur

Et la version peinte sous mudbox. :

Image utilisateur

Dépliage d'une tête

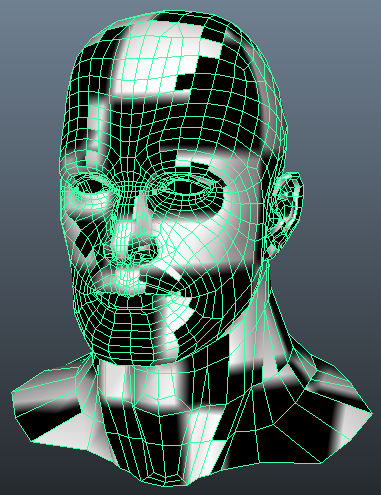

Pour la main il aura fallu deux types de projections : un cylindrical mapping pour le bras (c'était évident :) ) et le planar mapping pour la main (là ça l'était moins :p ). Nous allons voir cette fois le dépliage d'une tête parce que pour le moment notre texture ressemble à ça :

Image utilisateur

Nous allons pour la déplier effectuer en quelque sorte de la couture ! Je m'explique :
nous allons faire un planar mapping projeté sur le coté puis couper la tête de deux avec les edges passant par le nez. Ensuite nous effectueront un gros unfold sur le tout puis rattacheront le front, le nez et la machoire. Nous effectueront un relax pour corriger les petites problèmes d'overlapping. C'est partie ! :D

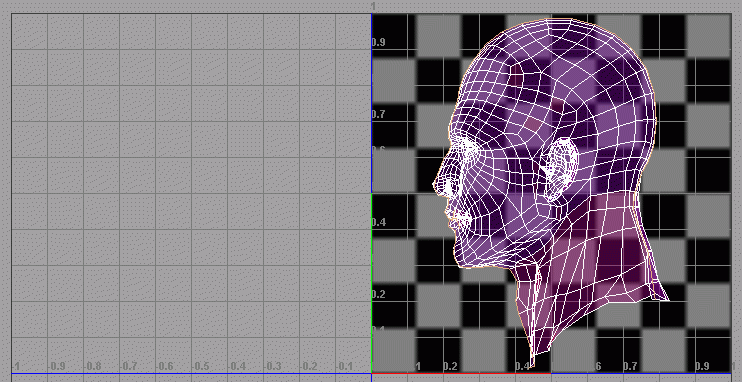

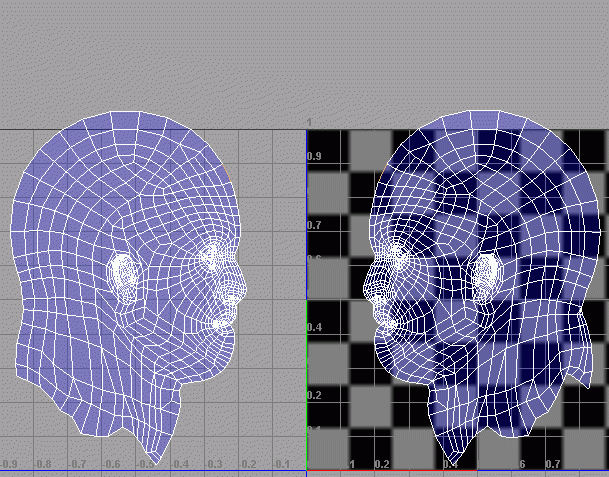

Donc nous allons commencer par un planar mapping de côté. Indiquez la même valeur pour la projection Width et Height, j'arrondis à la plus grande valeur des deux. Technique qui je vous le rappel permet de garder la tête de taille proportionnelle dans l'UV texture editor.

Image utilisateur

Sélectionnez les edges tout le long de la tête. Si vous en oubliez un nous ne pourront pas couper correctement et ne pourons séparer les UVs avec "To Shell".

Image utilisateur

Donc voilà faites le Cut UVs puis un To Shell pour déplacer une partie qui sera sans surprise toute violette.

Image utilisateur

Un petit Flip pour corriger ça...

Image utilisateur

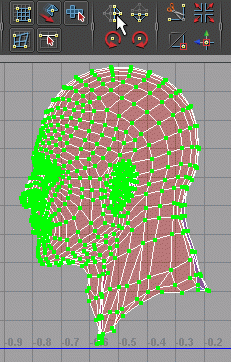

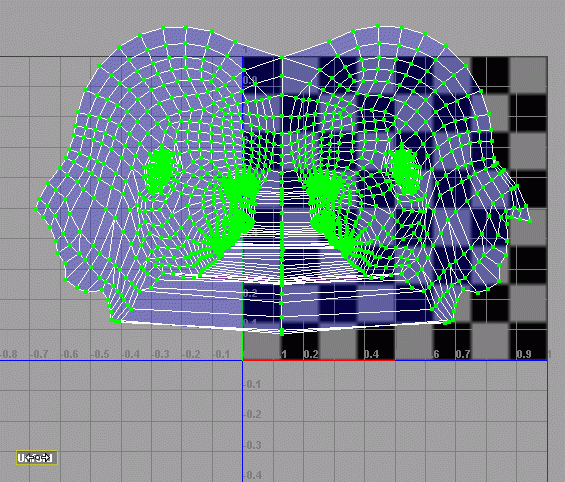

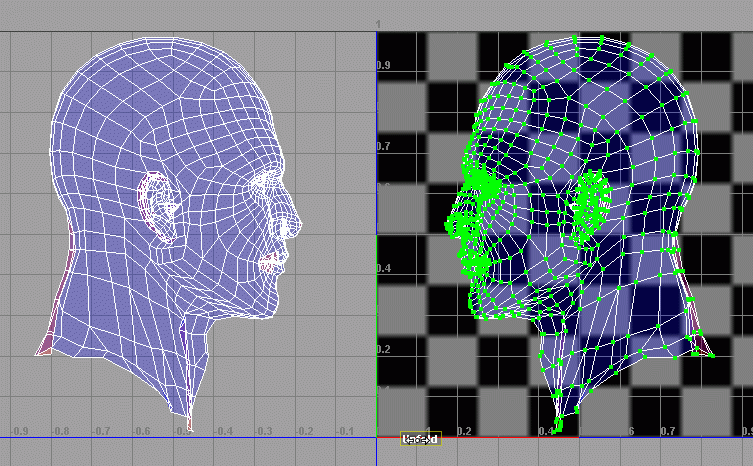

Maintenant sélectionnez tout les UVs d'une partie et faites un Unfold à fond ! :pirate:

Image utilisateur

Sélectionnez un edge du front pour que la tête s'oriente avec le Move and Sew. Si on auvait sélectionné un edge du nez on aurait risquez d'avoir un/des overlapping(s).

Image utilisateur

Maitenant va falloir être barbare. Sélectionnez tout les edges du front, du nez, et du menton (pas la bouche, en tout cas surtout pas l'intérieur) et faites un Move and Sew du bousin. :p
Quand se sera fait faite un gros unfold de tout ça.

Image utilisateur

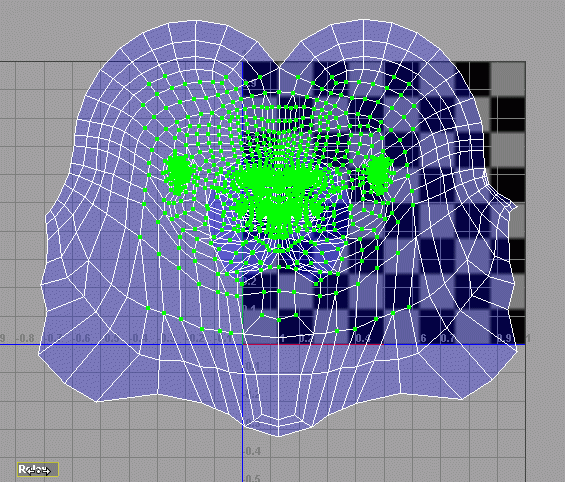

Sa commence à prendre forme même si c'est bien bordélique. Ce n'est pas bien grave il suffit de lui appliquer un relax à fond.

Image utilisateur

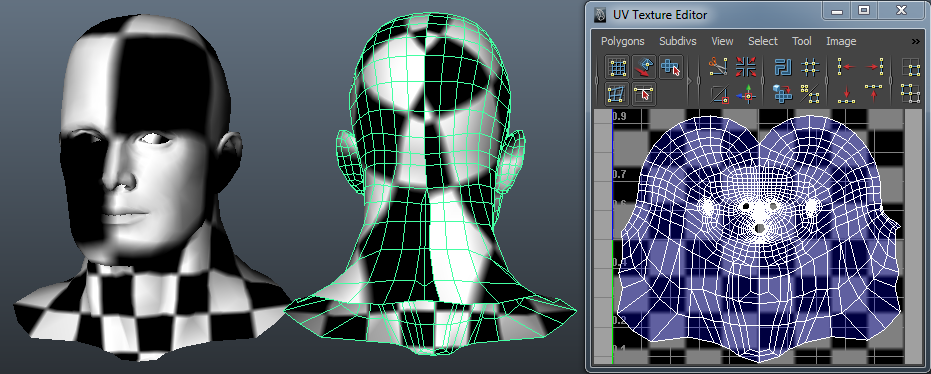

Oh !

Donc la texture sera de taille est d'orientation variable, mais on s'en fiche complètement, ça ne pose aucun problème pour peindre dessus ! :soleil:

Image utilisateur

La preuve, je me suis lâché sous Mudbox. :lol:

Image utilisateur

Voilà en gros le dépliage même s'il y a quelques imperfections dans les miens. C'est vraiment pas évident et c'est tellement lourd à faire que je ne vous cache pas que j'ai un peu la flemme d'apprendre. :p

Quand j'aurai plus d'expérience, je ferai un chapitre sur des techniques poussés de correction des erreurs. Même si ce tutoriel couvre les bases, la projection des textures est indispensable en 3D.

Passons maintenant à une étape essentielle en 3D : l'utilisation de mudbox qui nous permettra de peindre nos polygones et de créer nos « normals maps », les fameuses textures qui simulent les reliefs ! Alors, ne ratez pas le prochain épisode ! :D
