Comprenez le cycle thermodynamique et les composants essentiels d’une pompe à chaleur

Découvrez le cycle thermodynamique et ses caractéristiques

Pour appréhender pleinement les spécificités techniques d’une pompe à chaleur, il est essentiel de maîtriser son principe de fonctionnement. Ce dernier sera détaillé dans les chapitres suivants. Toutefois, avant d’aborder les aspects techniques, il convient de clarifier certains termes qui seront fréquemment employés afin d’assurer une meilleure compréhension.

Avant toute chose, aborder le fonctionnement d'une pompe à chaleur revient à expliquer le cycle thermodynamique.

La thermodynamique, c'est l'étude de la chaleur et de l'énergie : comment elles se déplacent et se transforment. Pour en comprendre pleinement le fonctionnement, arrêtons-nous sur les caractéristiques des fluides frigorigènes ; éléments incontournables du cycle thermodynamique.

Exemples : L’eau est un fluide à l’état liquide, tandis que l’air est un fluide à l’état gazeux.

Les fluides possèdent une propriété commune : ils sont compressibles. Cependant, cette compressibilité varie selon leur état :

• Les fluides liquides sont peu compressibles (leur volume varie très peu sous l’effet de la pression).

• Les fluides gazeux, en revanche, sont très compressibles. Leur volume et, dans certains cas, leur état physique peuvent changer en fonction des variations de pression et de température.

Parmi les différentes catégories de fluides, notre attention se portera principalement sur deux types : le fluide caloporteur, que vous avez vu précédemment, et le fluide frigorigène.

Un fluide frigorigène est une substance utilisée dans un système thermodynamique (comme les réfrigérateurs ou les pompes à chaleur) pour transférer de la chaleur en exploitant ses changements d’état physique : évaporation et condensation. Ce fluide est indispensable pour produire du froid ou du chaud selon le fonctionnement et les besoins du système.

Un fluide frigorigène doit répondre à des exigences techniques strictes pour garantir le bon fonctionnement et la durabilité du système :

• Changements d’état adaptés : Il doit s’évaporer et se condenser à des températures et pressions compatibles avec le système dans lequel il est utilisé.

• Stabilité chimique : Le fluide doit être chimiquement stable, même à des températures et pressions extrêmes, pour éviter la dégradation du système.

• Non-corrosivité : Il ne doit pas attaquer les matériaux des composants du circuit (tuyaux, échangeurs, compresseur).

• Transport de l’huile : Le fluide doit être capable d’entraîner l’huile utilisée pour lubrifier le compresseur, afin d’assurer un fonctionnement optimal et éviter les pannes.

En conclusion, le fluide frigorigène est un élément indispensable au cycle thermodynamique, conçu avec des propriétés spécifiques pour garantir un transfert thermique efficace.

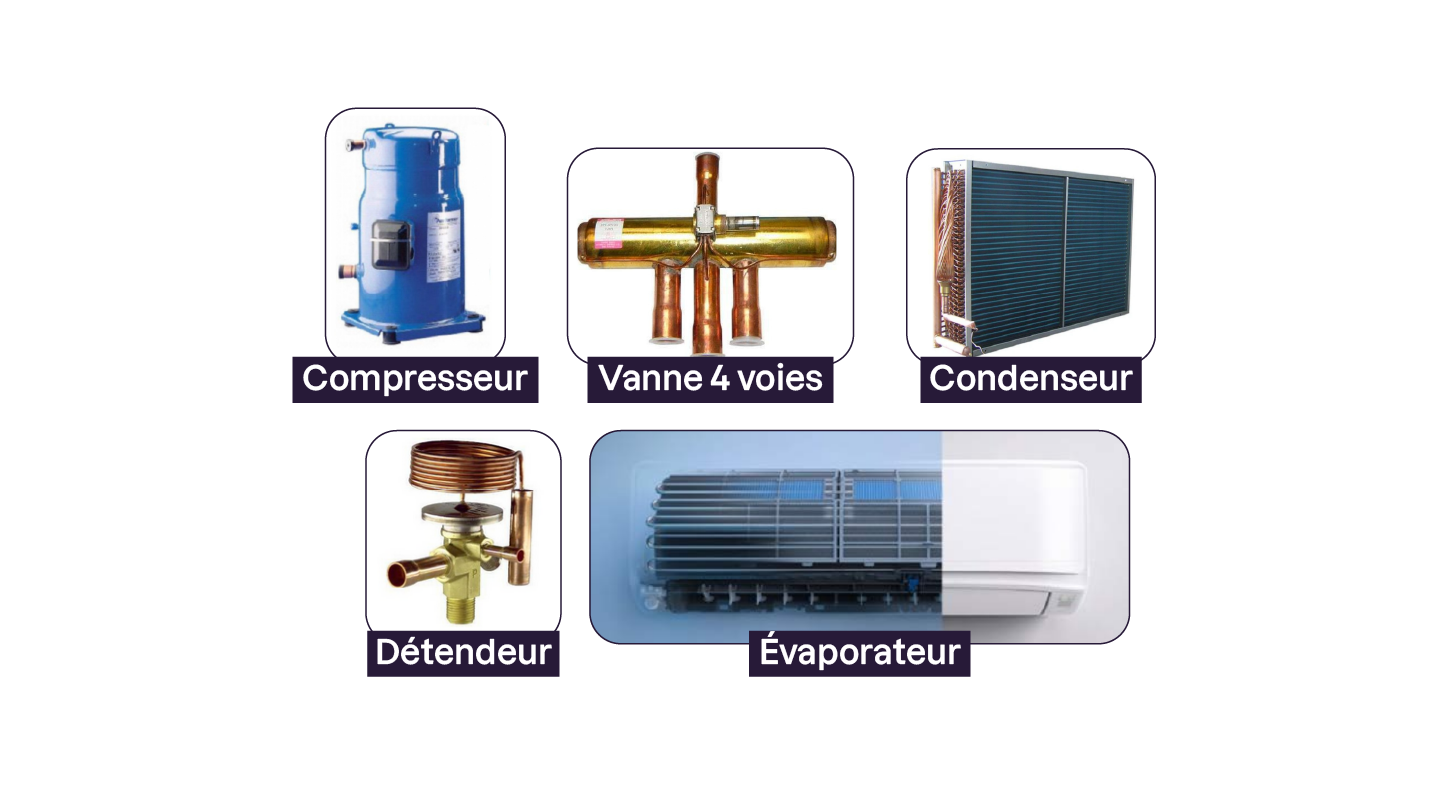

Identifiez les composants de la pompe à chaleur

Le fonctionnement d’une pompe à chaleur (PAC) repose sur un cycle thermodynamique structuré, où chaque composant interagit de manière coordonnée pour assurer le transfert de chaleur. À l’image d’un véhicule dont les différents éléments mécaniques fonctionnent en synergie pour le faire avancer, la PAC mobilise une série de composants (compresseur, condenseur, détendeur et évaporateur) qui agissent ensemble pour générer un transfert d’énergie optimisé.

Ce processus repose sur un principe fondamental de la physique : la mécanique des fluides. Cette discipline étudie le comportement du fluide frigorigène en circulation dans le circuit de la PAC, en prenant en compte des paramètres essentiels tels que la pression, la température, la viscosité et les pertes de charge.
L'optimisation de ces phénomènes garantit les performances de l’appareil et son efficacité énergétique. Ainsi, la compréhension et la maîtrise de la mécanique des fluides sont indispensables pour appréhender le fonctionnement d’une PAC.

Par conséquent, avant d’aborder en détail le fonctionnement de cette dynamique fluide, voyons les différents composants d’une PAC et leur rôle.

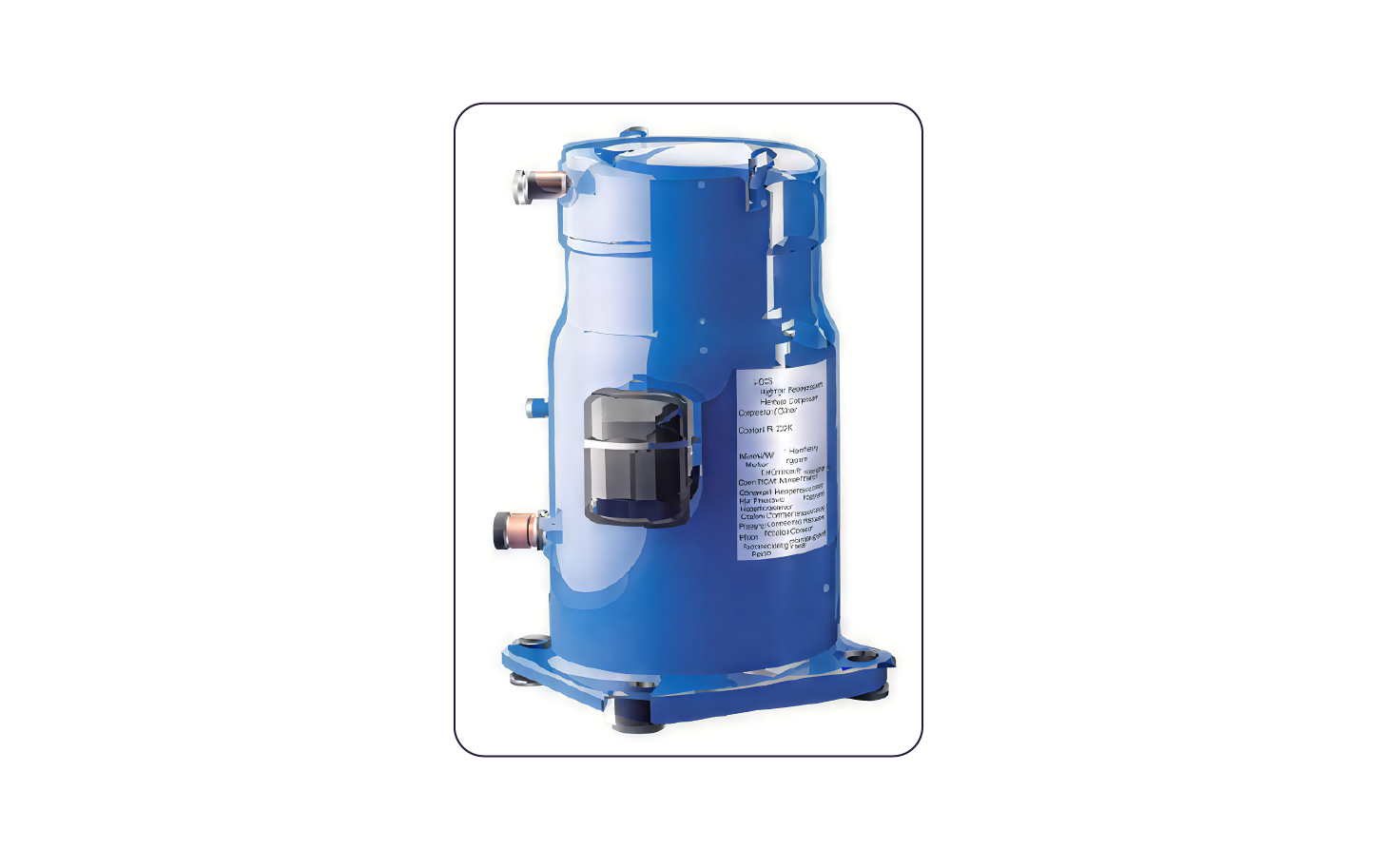

Le compresseur

Le compresseur est un élément essentiel du cycle thermodynamique d’une pompe à chaleur. Il a pour fonction d’aspirer et de comprimer le fluide frigorigène sous forme gazeuse en provenance de l’évaporateur. C’est lui qui assure la circulation du fluide dans l’ensemble du circuit fermé de l’installation. Cette compression entraîne une élévation significative de la pression et de la température du fluide.

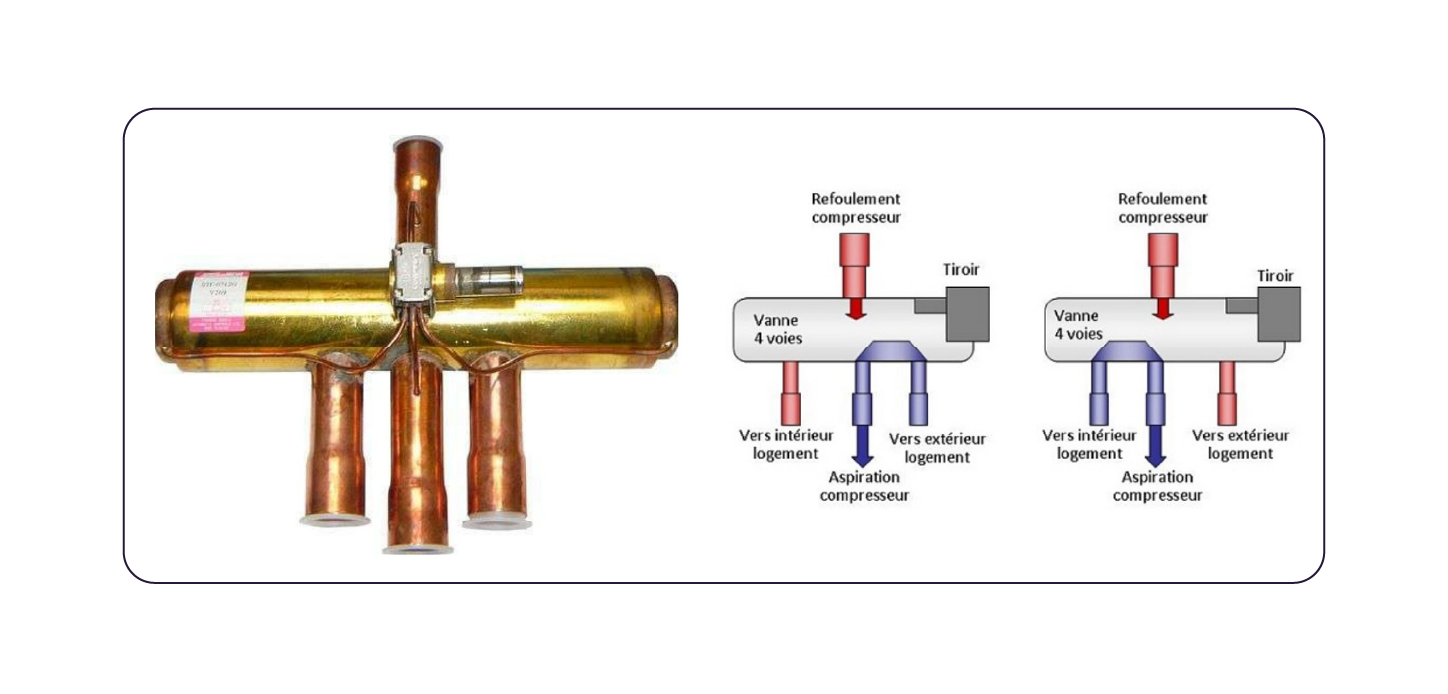

La vanne 4 voies

La vanne 4 voies est un élément qui permet la réversibilité du cycle thermodynamique d’une pompe à chaleur. Grâce à elle, l’appareil peut fonctionner en mode chauffage en hiver et en mode climatisation en été. Elle change le sens de circulation du fluide frigorigène, permettant ainsi d’extraire la chaleur d’un côté ou de l’autre selon les besoins.

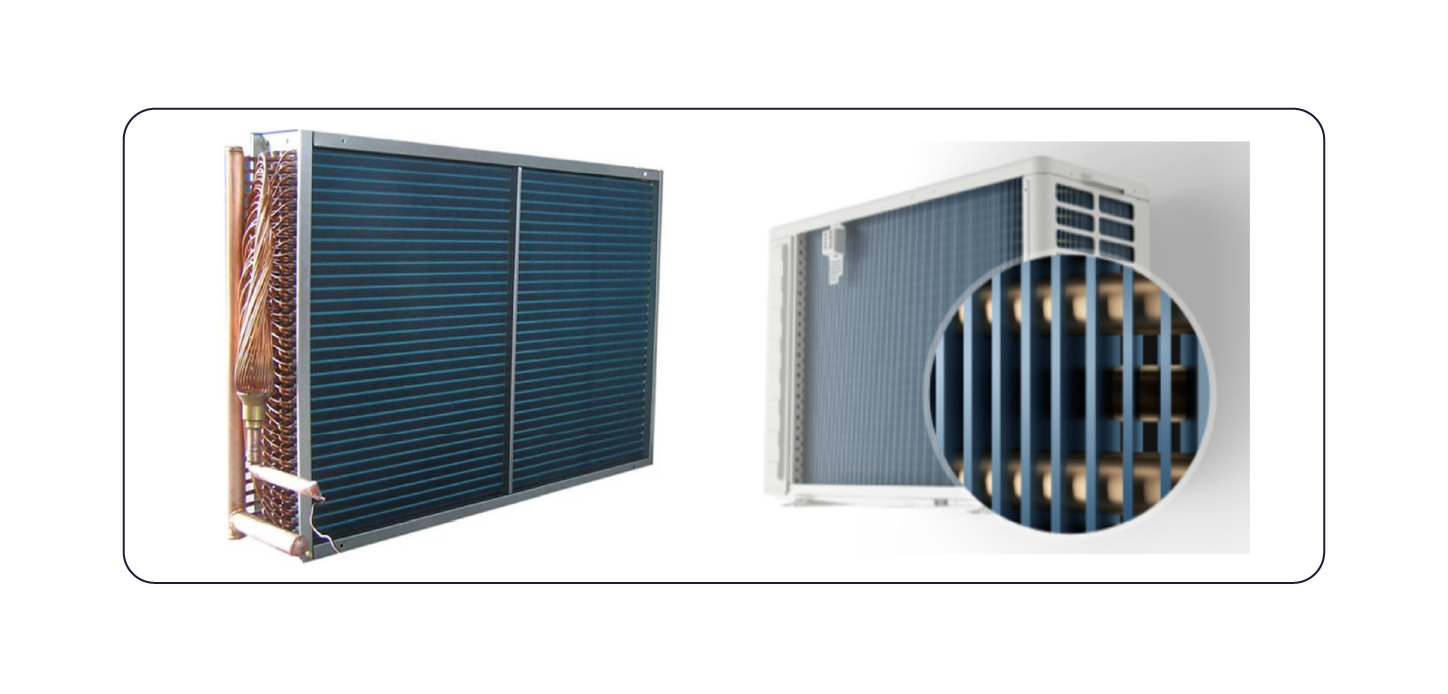

Le condenseur

Le condenseur est un échangeur thermique intégré à l’unité extérieure de la pompe à chaleur. Lorsque le fluide frigorigène y pénètre, il est encore sous haute pression à température élevée et à l’état gazeux.

Le rôle du condenseur est alors de faciliter le transfert de chaleur en permettant au fluide frigorigène de céder son énergie thermique au milieu ambiant (air extérieur).

Cela favorise ainsi sa transition vers l’état liquide (le fluide frigorigène condense) et préparant la suite du cycle thermodynamique.

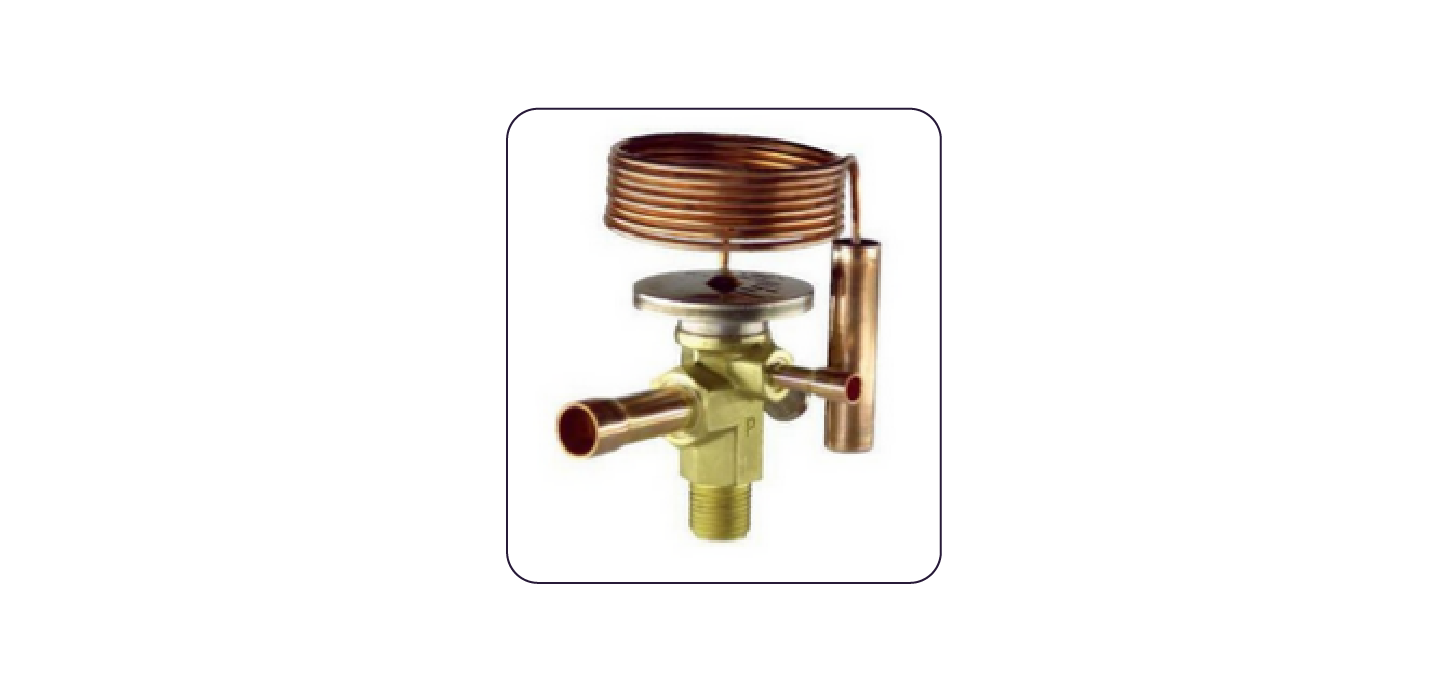

Le détendeur

Le détendeur est un organe de régulation essentiel du cycle thermodynamique d’une pompe à chaleur. Il agit comme un dispositif de détente, dont le rôle principal est de réduire fortement la pression et la température du fluide frigorigène avant son entrée dans l’évaporateur. Cette diminution de température favorise l’absorption de la chaleur provenant du milieu ambiant, optimisant ainsi l’échange thermique du système.

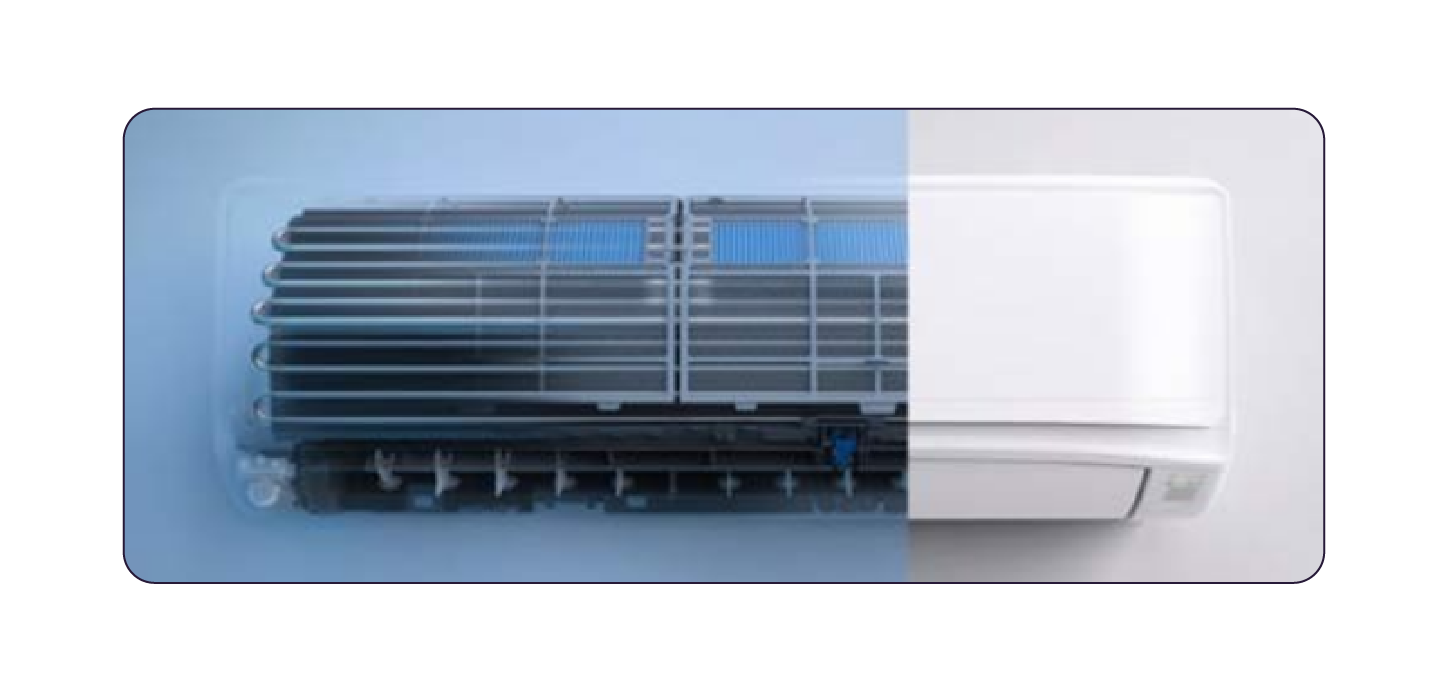

L’évaporateur

L’évaporateur est un second échangeur thermique, placé à l'intérieur de la l’espace que l’on souhaite traiter, dans lequel le fluide frigorigène absorbe l’énergie thermique du milieu ambiant (air, eau).

Le condenseur et l’évaporateur sont deux échangeurs thermiques essentiels au fonctionnement d’une pompe à chaleur. Leur différence réside dans leur rôle dans le transfert de chaleur :

• Le condenseur permet au fluide frigorigène de céder des calories au milieu environnant. (l’air ou l’eau).

• L’évaporateur permet au fluide frigorigène d’absorber des calories du milieu environnant.

Dans une installation réversible (capable de produire du chauffage en hiver et du rafraîchissement en été), ces échangeurs intervertissent leurs rôles selon le mode activé par la pompe à chaleur :

• En mode chauffage (hiver) : le condenseur, qui permet au fluide frigorigène de céder ses calories, est situé à l’intérieur de l’habitat, tandis que l’évaporateur, qui permet au fluide frigorigène d’absorber les calories, est positionné dans l’unité extérieure.
  C’est pourquoi l’on dit couramment que la pompe à chaleur puise l’énergie de l’air extérieur pour la transférer à l’intérieur.

• En mode climatisation (été) : l’évaporateur devient l’échangeur intérieur qui permet au fluide frigorifique d’absorber la chaleur ambiante de la l’espace, tandis que le condenseur, placé à l’extérieur, permet au fluide frigorigène d’évacuer cette chaleur vers l’environnement.

Maintenant que nous avons défini ce qu’est un fluide frigorigène, sa capacité à changer d’état ainsi que les différents composants de la pompe à chaleur, nous pouvons à présent nous focaliser sur son principe de fonctionnement.

Comprenez le fonctionnement général d’une PAC

L’un des avantages d’une pompe à chaleur (PAC) est sa réversibilité. Une PAC est un système thermodynamique conçu pour chauffer ou refroidir un espace en transférant des calories, d’un milieu à un autre. Pour ce faire, la pompe à chaleur nécessite trois éléments indispensables à son bon fonctionnement :

• Un fluide frigorigène,

• Une source d’énergie renouvelable (air, eau ou sol) permettant d’extraire la chaleur qu’elle contient afin de la récupérer et de la redistribuer,

• De l’électricité.

Le fluide frigorigène circule dans un circuit hermétique au sein de la pompe à chaleur. Tout au long de son parcours, le fluide frigorigène traverse les différents composants de l’installation, entraînant des variations de température, de pression et de son état physique.

Les changements d’état se produisent lorsque le fluide frigorigène échange de l’énergie thermique avec la source d’énergie renouvelable via un échangeur. Attention, à aucun moment, le fluide frigorigène n’entre en contact direct avec cette source, car il reste confiné dans son circuit fermé.

En résumé

• La pompe à chaleur fonctionne grâce à un cycle thermodynamique utilisant un fluide frigorigène.

• Ce fluide change d’état (gaz/liquide) pour transférer la chaleur d’un milieu à un autre.

• Les composants clés sont le compresseur, le condenseur, l’évaporateur, le détendeur et la vanne 4 voies.

Maintenant que vous savez comment fonctionne une PAC de manière générale. intéressons-nous à la PAC air/air.
