Vérifiez les coefficients de performances
Identifiez les coefficients de performance
Afin de mobiliser les aides en rénovation énergétique et de respecter la Réglementation Thermiquedans l’existant élément par élément, il est nécessaire de vérifier plusieurs coefficients liés aux performances des menuiseries :
Le coefficient Uw en W/m².K détermine la déperdition de la menuiserie complète (ouvrant, dormant, vitrage).
Le coefficient Ug en W/m².K détermine la déperdition du vitrage seul.
Le coefficient Ujn en W/m².K détermine la déperdition de la menuiserie et de ses volets.
Divers autres coefficients U déterminent les déperditions d’une menuiserie particulière (véranda, porte, etc.).
Le coefficient Sw en pourcentage ou en nombre (de 0 à 1) détermine le facteur solaire ou la chaleur passant à travers la menuiserie.
Le coefficient TLw en pourcentage ou en nombre (de 0 à 1) détermine la transmission lumineuse du vitrage ou la lumière passant à travers la menuiserie.
Le coefficient ∆R en m².K/W détermine la résistance thermique des volets.
Respectez les seuils de performance
Les valeurs seuils pour ces différents coefficients sont reprises dans le tableau suivant :
Performances minimales des parois vitrées | |||
Parois concernées | RT existant par élément | Aides en rénovation énergétique | Précisions (aides) |
Fenêtres ou portes fenêtres | Uw /Ujn ≤ 1.9 W/[m2.K] pour fenêtres plus grandes que 0,5m2 Ug < 1,5 W/[m2.K] dans les autres cas Sw ≤ 0,15 dans le résidentiel et en toiture, Sw de la paroi vitrée complète (menuiserie + protection solaire) ≤ 0,35 en hors résidentiel sauf au nord | Uw ≤ 1,3 [W/m².K] et SW ≥ 0,3 | Coefficients Uw et Ud évalués selon la norme NF EN 14 351-1 Coefficient Sw évalué selon la norme XP P 50-777 Coefficient Ug évalué selon la |
Uw ≤ 1,7 [W/m².K] et SW ≥ 0,36 | |||
Fenêtres en toiture | Uw ≤ 1,5 [W/m².K] et SW ≤ 0,36 | ||
Vitrages de remplacement à isolation renforcée sur menuiseries existantes | - | Ug ≤ 1,1 [W/m².K] | |
Pose d’une seconde fenêtre à double vitrage renforcée sur une baie existante | - | Uw ≤ 1,8 [W/m².K] et SW ≥ 0,32 | |
Coffres de volets roulants et volets isolants | Uc ≤ 2,5 [W/m².K] (si R de l’isolant du coffre ≥ 0,5 m².K/W) pour coffres volets roulants | DR > 0,22 [m².K/W] pour volets isolants | |
Porte d’entrée donnant sur l’extérieur | Ud ≤ 2 [W/m².K] | Ud ≤ 1,7 [W/m².K] | |
Verrière | Ucw ≤ 2,5 [W/m².K] | - | - |
Véranda | Uvéranda ≤ 2,5 [W/m².K] | - | - |
Voici quelques ordres de grandeur :
| Triple vitrage | Double vitrage renforcé | Double vitrage | Survitrage | Simple vitrage |
Uw | 0,7 | 1,5 | 3 | <?< | 5 |
Assurez l’étanchéité selon le classement AEV
Le DTU (Document Technique Unifié) 36-5 qui définit les règles de mise en œuvre des menuiseries extérieures impose des performances minimales en termes d’étanchéité à l’air, d’étanchéité à l’eau et de résistance au vent en fonction de l’exposition des menuiseries.
C’est ce qu’on appelle le classement AEV qui est présent sur les étiquettes des menuiseries sous la forme A*3 E*7A V*A3 :
A représente la classe d’étanchéité à l’air de 1 (faible) à 4 (très bonne)
E représente la classe d’étanchéité à l’eau de 1 (très faible) à 9 (très bonne) associée à une lettre :
A : n’a pas besoin d’être protégée.
B : a besoin d’être protégée par une avancée de toiture.
V représente la classe de résistance au vent prenant en compte :
La résistance à la déformation notée de A (déformation importante) à C (déformation faible).
La résistance à la pression notée de 1 (faible) à 5 (forte).

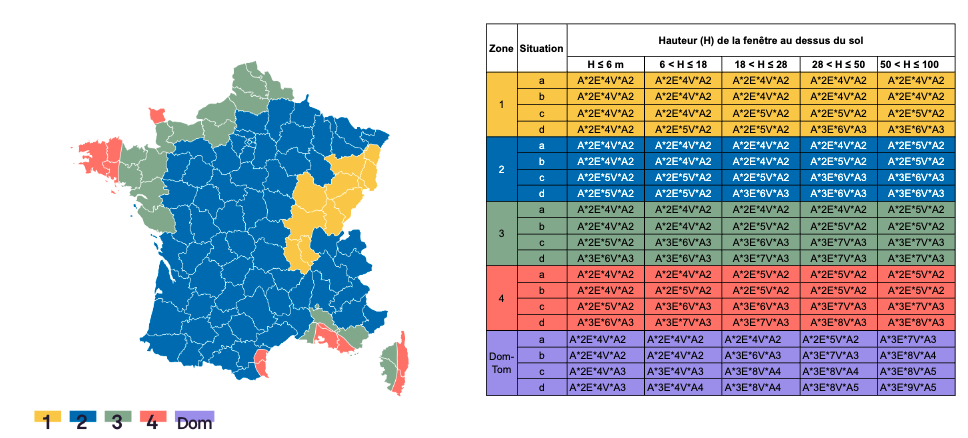

Le classement AEV minimum dépend des situations d’exposition repérées dans le diagnostic du bâti et de ses abords et est repris dans le tableau ci-dessous :
Pour effectuer votre diagnostic, étudiez :
La situation du bâti :
A : les logements en zone urbaine avec une hauteur moyenne des bâtiments supérieure à 15 mètres.
B : les zones industrielles, forestières et autres zones urbaines.
C : les logements à la campagne.
D : les habitations situées en bord de mer ou lac.
La situation de la menuiserie à changer :
Protégée par une avancée de toiture.
Exposée.
La hauteur de la menuiserie par rapport au sol :
H ≤ 6m
6m < H ≤ 18m
18m < H ≤ 28m
28m < H ≤ 50m
50m < H ≤ 100m
Vérifiez la certification Acotherm
Pour s’y retrouver, le Centre Scientifique et Technique du Bâtiment (CSTB) certifie les menuiseries selon le référentiel Acotherm. La certification Acotherm permet d’identifier pour chaque gamme et chaque vitrage :
le classement AEV ;
les performances thermiques ;
l’atténuation acoustique.
Voici un exemple du certificat de la menuiserie Windao d’Atlantic Ouverture (attention : les fournisseurs peuvent se tromper). Vous y trouverez le classement AEV, les coefficients Uw, Ug et Sw.
À vous de jouer
Contexte
Pour rappel, Chris et Elie vivent au 24 rue de l’Eglise - 33490 SAINT-MACAIRE.
Consigne
Sur base d’observations sur Google map ou équivalent, quelles sont les performances minimales à atteindre pour que, en cas de remplacement, les menuiseries soient conformes :
Au DTU
À à la réglementation thermique dans l’existant
Corrigé
En résumé
Le DTU s’intéresse à l’étanchéité des menuiseries à l’air, à l’eau et au vent
La réglementation thermique et les aides en rénovation énergétiques s’intéresse aux déperditions (U) et aux apports solaires (S)
Pour s’assurer d’une menuiserie aux normes, il faut s’appuyer sur son marquage CE ou sur sa certification ACOTHERM
En cas de mobilisation des aides, la référence aux normes d’évaluation des coefficients Uw et Sw est obligatoire (par exemple Uw = 1,3 selon la NF EN 14351-1 A2 et Sw = 0,4 selon la XP P 50-777)
Dans le prochain chapitre, nous verrons qu’en plus des performances obligatoires, le client peut avoir des attentes particulières concernant le vitrage.
