Préparez l’assemblage du PC

Préparez la zone de travail et les outils

Pour configurer l’assemblage de l’ordinateur, assurez-vous que votre bureau ou espace de travail soit bien rangé. Cette zone doit être suffisamment spacieuse pour votre tapis DES (antistatique), si vous en avez un, vos outils, le boîtier du PC et le déballage des composants du PC.

Voici une liste des outils à avoir sous la main. Certains sont facultatifs, mais il vaut mieux les avoir et ne pas en avoir besoin, que l’inverse !

Tournevis

Plusieurs boîtiers ont des vis serrables à la main ou des pinces, mais parfois il faut avoir un tournevis. Le tournevis pour PC standard est le Phillips Number #2, et l’idéal est d’en avoir une paire de longueurs différentes, un de 100 mm (4 po) et un de 200 mm (8 po).

Dans l’image ci-dessous, les types de vis sont (de gauche à droite) : vis à serrage à la main 6/32, vis 6/32, vis M3 et vis de ventilateur (pour les ventilateurs avec cadre en plastique).

Types communs de vis pour PC. Source : Afrank99, Creative Commons Attribution-Share Alike 2.5 Generic licence
Types communs de vis pour PC. Source : Afrank99, Creative Commons Attribution-Share Alike 2.5 Generic licence

Tournevis à douille M3 (6/32”)

C’est un tournevis pour les vis à tête 6 pans et les fixations de la carte mère. Ce type de vis a été utilisé sur les PC IBM originaux, et on les trouve toujours dans les boîtiers de nos jours.

Fixations de carte mère M3
Fixations de carte mère M3

Une petite lampe torche

Pratique pour les coins sombres des boîtiers, ou si vous faites tomber la vis sous le bureau !

Pince à bec

Les pinces à bec sont plus petites que les pinces mécaniques. Utilisez une paire sans dent sur le bec (bec lisse), parce que les dents risquent de laisser des marques sur les fixations, ou d’endommager les câbles qu’on essaie de faire passer dans certains espaces étroits.

Vérificateur (multimètre)

Un simple multimètre pour vérifier la continuité de la tension et du courant dans les câbles. Lisez attentivement les instructions du vérificateur avant de l’utiliser. En particulier si vous prévoyez de mesurer le courant ou la tension des prises.

Cherchez des multimètres avec une classe de sécurité électrique de Catégorie II (pour les installations électriques domestiques)  à 600 V ou 1 000 V. Achetez votre multimètre chez un fournisseur et un fabricant réputés. Non seulement il respectera la norme annoncée (Cat II), mais il sera aussi mieux construit.

Voici certaines marques réputées : Arnou Fluke, Metrix, AsroAI, Tacklife, Facom. Le contrôle qualité des multimètres vendus par les quincailleries et les magasins d’électronique est généralement bien fait.

Classe de protection d’un multimètre. Source : Harke, GFDL
Classe de protection d’un multimètre. Source : Harke, GFDL

Vous pouvez aussi acheter un testeur PSU. C’est un outil pratique si vous assemblez ou réparez des ordinateurs régulièrement.

Testeur PSU. Source : Dragan Simic, licence de documentation libre GNU
Testeur PSU. Source : Dragan Simic, licence de documentation libre GNU

Obtenez une vue d'ensemble du processus d’assemblage

Avant de commencer l’assemblage, regardez la vidéo de démonstration ci-dessous du début à la fin. Elle a été créée par ElectronikHeart, une chaîne YouTube sur l'informatique. Ensuite, dans les chapitres qui suivent, vous trouverez des tutoriels vidéos plus courts qui montrent les étapes individuelles du processus.

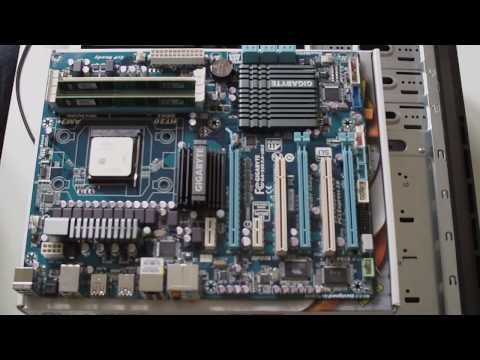

Montage PC de A à Z – Guide d’assemblage étape par étape de ElectronikHeart

C’est à vous !

Faisons les courses. Il nous faut :

  1. Un tournevis (ou un ensemble de tournevis) pour travailler sur des PC.

  2. Un simple multimètre CAT II, 600 V au moins.

  3. Un testeur PSU.

Si vous trouvez des produits qui ne conviennent pas pendant votre recherche, notez-les et expliquez ce qui ne va pas pour vous.

✅  Une fois que vous avez terminé, comparez votre sélection avec la mienne dans le document d’exemples de solution .docx/.odt.

En résumé

  • Un espace de travail rangé va faciliter le processus.

  • Assurez-vous d’avoir tous les outils nécessaires.

  • Utilisez les vis et les fixations correctes, soit celles livrées avec le boîtier, soit celles fournies avec la pièce.

  • Des outils et des équipements supplémentaires pourraient faciliter le processus d’assemblage ou la réparation.

Nous sommes équipés ! Parés à l’assemblage !
